真的有“不費電的空調” ？CFD給你答案

2017-03-30  by:CAE仿真在線  來源:互聯網

前段時間,某公眾號發了一篇“他用塑料瓶造了一個不耗電的空調,拯救了孟加拉數十萬窮困人民”讓大家開了眼界。

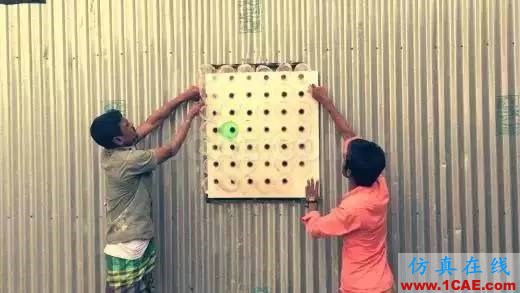

就是用下面的塑料瓶

原理是什么呢?答案是焦湯效應。

焦湯效應

當空氣或其他氣體在通過截面突然縮小的塑料瓶時,由于局部阻力,氣體的壓力將會降低,溫度會發生變化的現象,最早是由1852年焦耳和湯姆遜發現的,人們稱它為焦耳-湯姆遜效應,也稱為節流效應。他們發現,在通常的溫度T1下,許多氣體(氫和氦除外)經節流膨脹后都變冷(T2<T1)。如果使氣體反復進行節流膨脹,溫度不斷降低,最后可使氣體液化。

降溫效果如何呢?

我們假設熱空氣以5m/s以306K(33℃) 流速流入,流入這樣的一個塑料瓶那么通過數值計算,算算這里面的溫度分布是怎樣的呢?

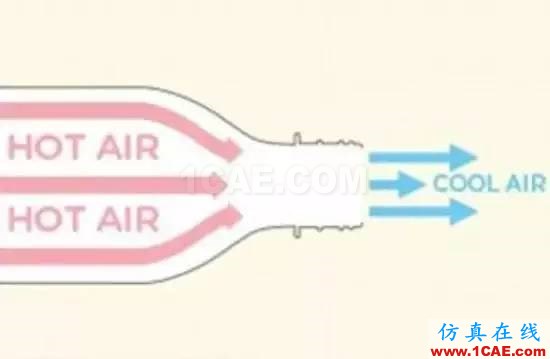

塑料瓶按上面的示意圖繪制。

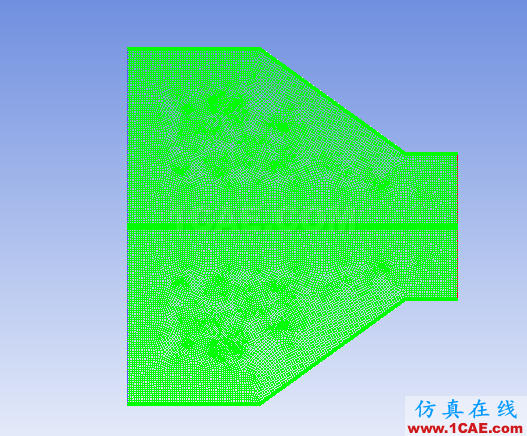

錯了,是下面這張圖。

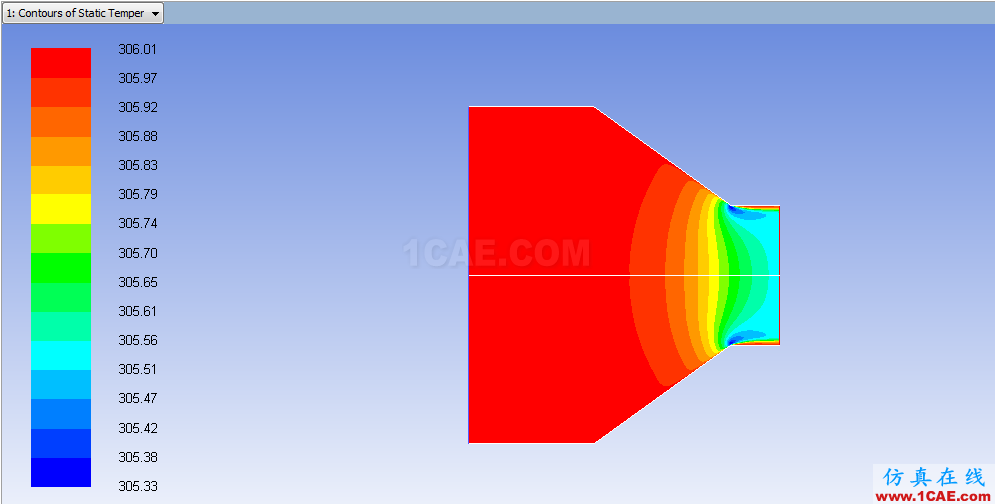

穩定的時候,溫度分布是這樣的:入口306K,出口溫度為305.4K,下降了0.5℃。

如果我們假設入口速度是10m/s呢?我們再來一個瓶子。

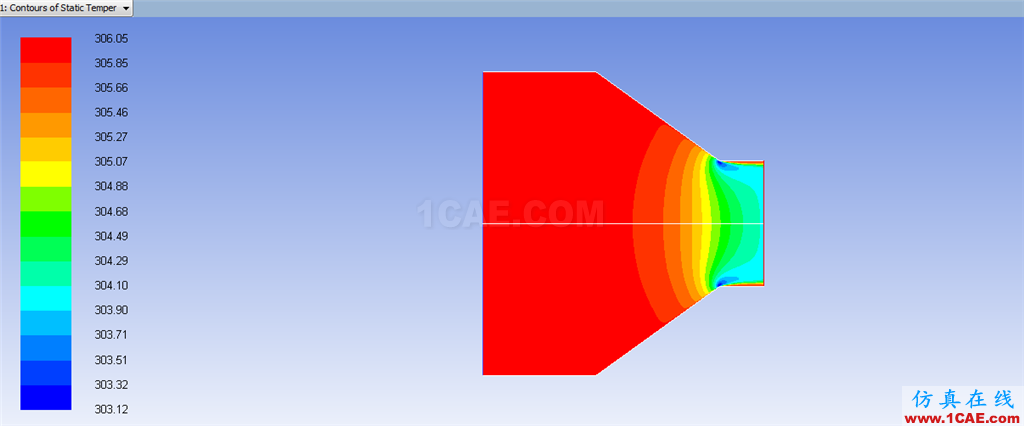

呃呃呃,溫度分布是這樣的,出口溫度為304K(31℃),下降了2°C。

但是10m/s的大風情況下,吹吹風不好嗎?

傳播科普,人人有責,模擬不周出,歡迎指責。
