搜索Fluent驗證案例4：壓力梯度下庫艾特流
2017-03-30 by:CAE仿真在線 來源:互聯(lián)網(wǎng)
本案例驗證存在壓力梯度情況下的庫艾特流動。
案例描述
本案例模擬兩個平行板之間的粘性流動。其中底板保持靜止不動,頂板以恒定速度3 m/s移動。沿板平行方向壓力梯度為-12 Pa/m。
如圖所示。
計算模型
采用2D周期模型,長1.5m,寬1 m。
介質(zhì)參數(shù):密度1kg/m3,動力粘度1 kg/m-s。
邊界條件:
-
頂板:壁面邊界,速度沿X方向 3 m/s
-
底板:固定壁面邊界
-
左右周期邊界: 壓降-12 Pa/m
模型驗證
解析解來自B.R. Munson, T.H. Okiishi, W.W. Huebsch, Fundamentals of Fluid Mechanics, 7th Edition,P324(可以在這里找https://pan.baidu.com/s/1qYtuNhE)。
其中,U為頂板移動速度,本案例為3m/s;b為平板間距,本案例中為1 m。
代入本案例中的計算條件,可得到速度表達式:
結果比較

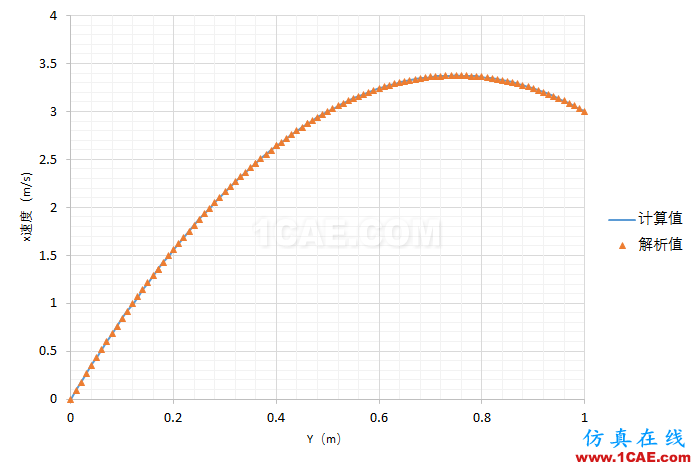

計算結果如下圖所示。可以看出Fluent計算值與解析值非常吻合。
視頻操作
本案例視頻操作如下。
