Fluent驗證案例5：管道中的泊肅葉流動

2017-03-30  by:CAE仿真在線  來源:互聯網

本案例計算管道內部泊肅葉流動壓降。案例幾何如圖所示。

管道半徑0.00125m,長度0.1m,內部介質密度1 kg/m3,粘度1e-5 kg/m-s。管內入口流動為充分發展層流,平均速度為2 m/s。

充分發展層流邊界需要編輯UDF文件。

充分發展速度表達式為:

程序代碼可寫為:

1. #include "udf.h"

2. DEFINE_PROFILE(inlet_velocity,t, i)

3. {

4. real x[ND_ND];

5. real y;

6. face_t f;

7. begin_f_loop(f,t)

8. {

9. F_CENTROID(x,f,t);

10. y=x[1];

11. F_PROFILE(f,t,i) = 2* 2*(1- y * y / (0.00125*0.00125));

12. }

13. end_f_loop(f,t)

14. }

驗證解析解來自F. M. White. Fluid Mechanics(7nd ed),p357。

本案例雷諾數為:

泊肅葉流動摩擦系數:

可得壓降:

1、速度分布

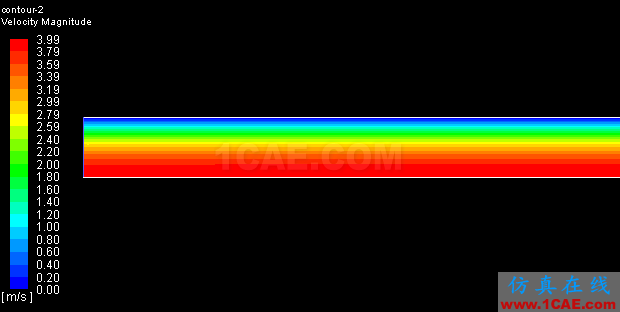

速度分布如圖所示。

2、壓降計算

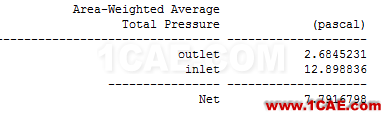

進出口總壓統計如圖所示。

可以看到入口總壓12.89Pa,出口總壓2.68Pa,則系統總壓降10.21 Pa。
