搜索關于Fluent中如何獲取截面的坐標
2017-03-08 by:CAE仿真在線 來源:互聯網
做界面追蹤及相變等的模擬,常常需要跟蹤界面的位置,可以先通過surface-->iso-surface根據某種等值線來創建界面,然后再使用Write-->profile來保存所創建界面的坐標數據,還可以通過report來獲得。
下面以模擬相變中的相變界面坐標獲取為例,介紹使用report方法獲取相變界面的Y軸坐標。
上圖模擬的是池子內的結冰過程,頂面的邊界溫度小于水的凝固點,在經過1000s后的溫度云圖如上圖所示。

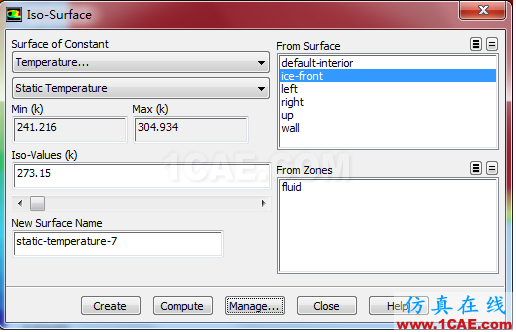

現在需要知道冰層發展到哪里了,為此可先使用Iso-surface,利用冰層前鋒的溫度為273.15K做出一個等值面并命名為ice-front,點creat,如下圖

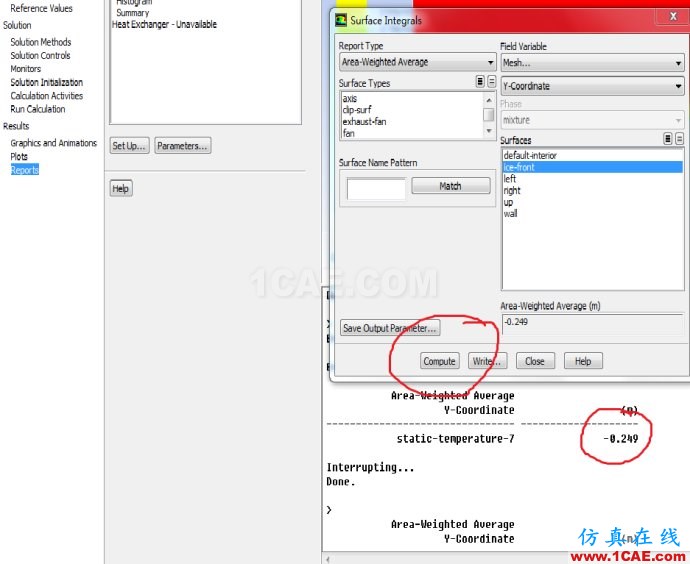

然后使用Report中的surface integral,選相應的面及需要計算的量即可,如下圖
