搜索WORKBENCH對血管的流固耦合分析
2017-04-24 by:CAE仿真在線 來源:互聯網
1、先在proe5中建立血管與血液流體區的模型(兩者裝配起來),或者直接在workbench中建模。
圖1 模型圖

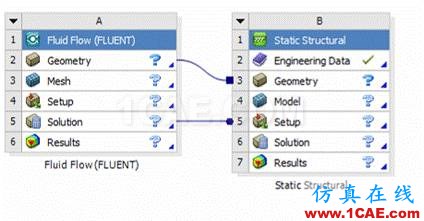

2、新建工程。在workbench中toolbox中選custom system,雙擊FSI: FluidFlow(fluent)->static structure.
圖2 計算工程

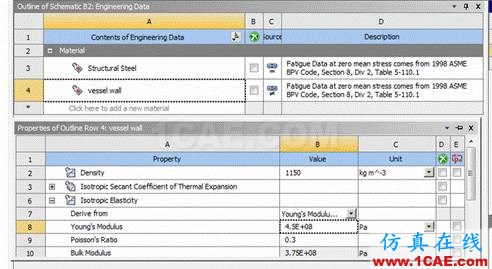

3、修改engineering data,因為系統缺省材料是鋼,需要構建血管材料,如圖3所示。先復制steel,而后修改密度1150kg/m3,楊氏模量4.5e8Pa,泊松比0.3,重新命名,最后在主菜單中點擊“update project”保存.
圖3 修改工程材料

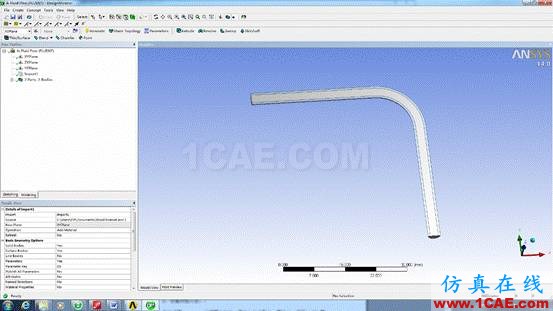

4、模型導入,進入gemetry模塊,import外部模型文件。
圖4 模型導入圖
5、進入FLUENT網格劃分。
在workbench工程視圖中的Mesh上點擊右鍵,選擇Edit…,如圖5所示,進入網格劃分meshing界面,如圖6所示。我們這里需要去掉血管部分,只保留血液幾何。
圖5 進入網格劃分

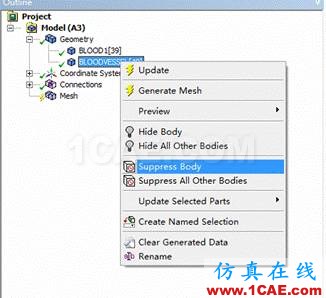

圖6 禁用血管模型
6、設置網格方法。

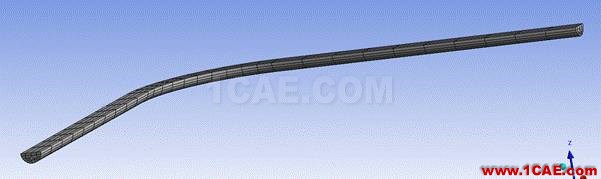

默認是采用ICEM CFD進行網格劃分,設置方式如圖7所示,截面圓弧邊分為12份,縱截面的邊均分為10份,網格結果如圖8所示。另外在這個界面中要設置邊界的幾何面,如inlet、outlet、symmetry
圖7 設置網格劃分方式
圖8 最終出網格
圖9 邊界幾何
7、進入fluent
關閉mesh,回到fluent工程窗口,右鍵點擊setup,選擇edit…,進入fluent。這里設置瞬態計算,流體為血液(密度1060,動力粘度0.004pas),入口壓力波動(用profile輸入),出口壓力0Pa,采用k-e湍流模型。

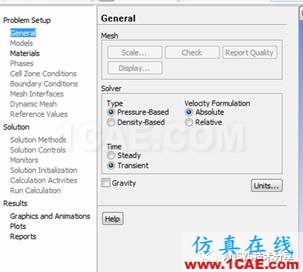

瞬態
血液材質
入口壓力波動profile。
((inletpress transient 7 0)
(time 0 0.004 0.005 0.006 0.01 0.015 0.03)
(pressure 0 1500 1700 1500 0 0 0)
)

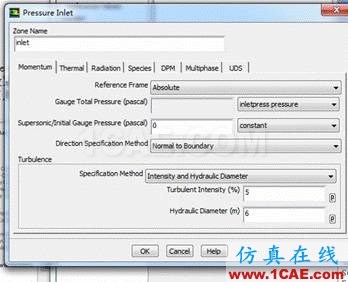

入口邊界
圖11 Fluent中設置

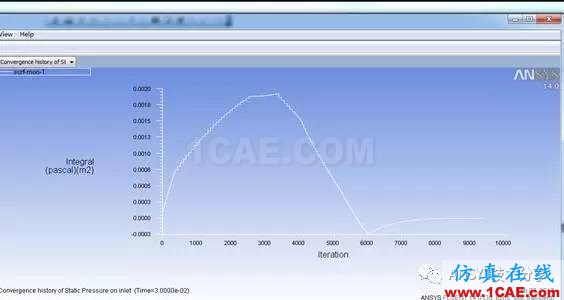

計算時記錄入口邊界壓力的變化,如圖12所示,與profile設置近似。
圖12 入口壓力變化

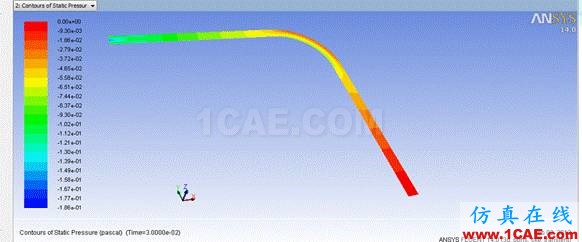

計算完后查看fluid_interface面上壓力分布(可以分步看),如圖13所示。中間平面的壓力與速度如圖14所示。流線如圖15所示。
圖13 fluid_interface面上壓力分布

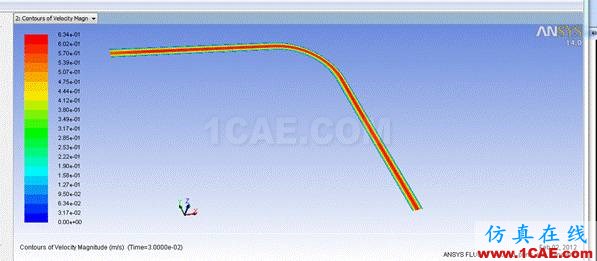

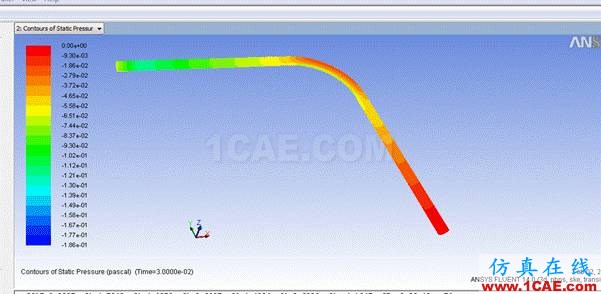

圖14 中間平面(對稱面)的壓力與速度

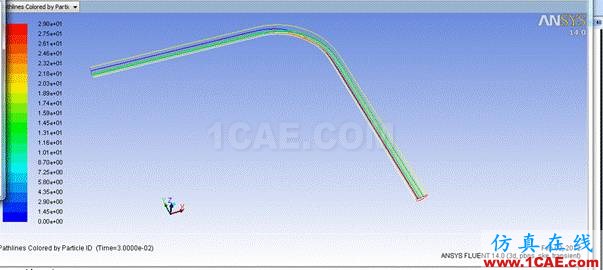

圖15 流線
8、關閉fluent,進入Static Structure的model,如圖16所示。注意geometry樹形節點上,禁用血液計算區域。
圖16 禁用流體區域
8、導入流體載荷

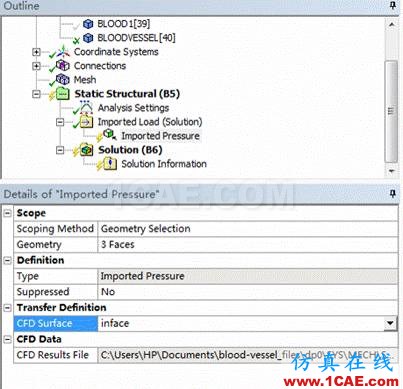

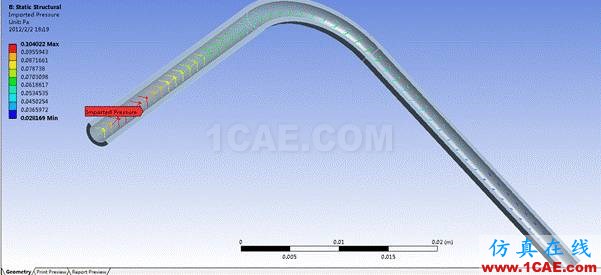

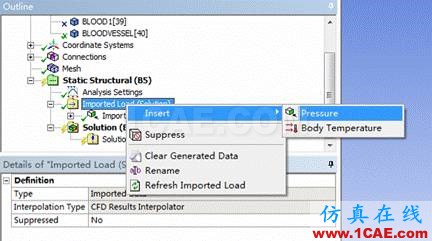

如圖17所示,插入流體載荷,血管幾何選擇內圓面,CFD surface選擇預先設置的inface面,就是將inface的壓力數據傳遞給血管的內圓面。 導入流體載荷后的模型如圖17所示。
圖17 插入流體載荷
9、設置固體約束

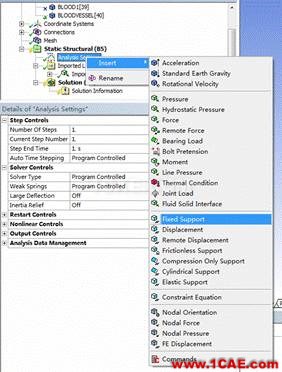

約束血管一端為fixed,如圖18所示。進行計算。計算結果如圖18所示。
圖18 血管一端約束

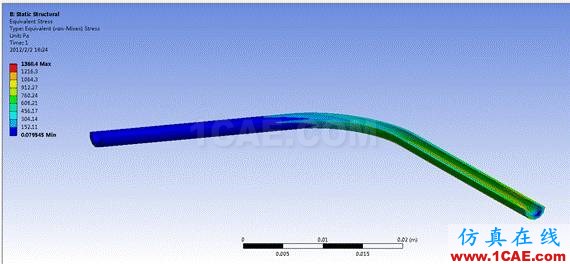

應力

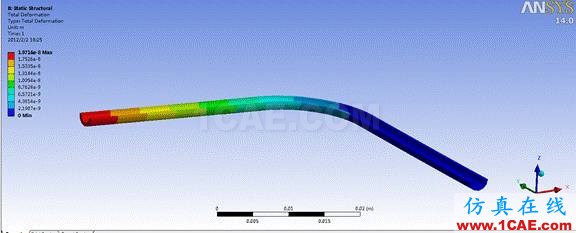

變形圖19計算結果
10、評論
在workbench中進行流固耦合(FSI)計算相當簡單,但這僅是單向耦合,如果實現雙向耦合的話還是比較復雜的。
