Fluent UDF【12】：常用的數據宏

2017-06-11 by:CAE仿真在線來源:互聯網

除了前面提到的網格單元數據獲取宏、網格面數據獲取宏及節點數據獲取宏外,在數據獲取方面,還有幾個非常常用的宏。編寫UDF程序時,經常與這些宏打交道。這些宏包括:

Loookup_Thread
THREAD_ID
Get_Domain
F_PROFILE
THREAD_SHADOW

1
獲取指定區域的Thread

Thread是UDF中一種非常重要的數據結構,有時常常需要獲取某個邊界的Thread進行其他操作,此時可以利用宏Lookup_Thread實現。

宏描述:Lookup_Thread(d,id)
宏參數:Domain *d, int id
返回值:Thread *t

id值可以從邊界條件面板中獲取得到,如下圖所示。

Fluent UDF【12】：常用的數據宏fluent結果圖片1

獲取某個zone的ID之后,就可以對該區域進行操作了。下面的例程是獲取ID為1的邊界上各網格面中心節點坐標。

#include "udf.h" DEFINE_ADJUST(print_f_centroids, domain) { real FC[2]; face_t f; int ID = 1; Thread *thread = Lookup_Thread(domain, ID); begin_f_loop(f, thread) { F_CENTROID(FC,f,thread); printf("x= %f,y= %f", FC[0], FC[1]); } end_f_loop(f,thread) }

2

獲取區域ID

獲取區域的ID可以使用宏THREAD_ID來實現。

宏描述:THREAD_ID(t)
宏參數:Thread *t
返回值:返回相應Thread的對應ID值,int類型

調用形式:

int zone_id = THREAD_ID(t);

3
獲取區域指針

獲取區域指針可以通過宏Get_Domain來實現。

當區域的指針無法通過宏參數傳遞進來時,可以使用宏Get_Domain來獲取指定id的區域的指針,利用DEFINE_ON_DEMAND宏中。

宏描述:Get_Domain(id)
宏參數:int id
返回值:Domain *d

注意:對于單相流,id值為1;對于多相流,id值為大于1的整數。

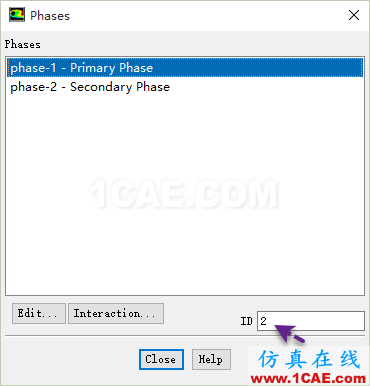

多相流中的id值可以在Phase對話框中查看,如下圖所示。

Fluent UDF【12】：常用的數據宏fluent結果圖片2

下面是一個例程:

DEFINE_ON_DEMAND(my_udf) { Domain *mixture_domain; mixture_domain = Get_Domain(1); Domain *subdomain; subdomain = Get_Domain(2); ... }

4
設置邊界值

設置邊界值可以利用宏F_PROFILE來實現。

宏描述:F_PROFILE(f,t,i)
宏參數:face_t f, Thread *t, int i
返回值:void,此宏沒有返回值

此宏后兩個參數通過Fluent傳入,第一個參數通過循環宏得到。如下例程:

#include "udf.h"DEFINE_PROFILE(pressure_profile,t,i) { real x[ND_ND]; real y; face_t f; begin_f_loop(f,t) { F_CENTROID(x,f,t); y = x[1]; F_PROFILE(f,t,i) = 1.1e5 - y*y; } end_f_loop(f,t) }
