Fluent邊界條件設置

2017-07-05 by:CAE仿真在線來源:互聯網

1、速度入口邊界條件(velocity-inlet):給出進口速度及需要計算的所有標量值。該邊界條件適用于不可壓縮流動問題。

Momentum 動量? thermal 溫度 radiation 輻射 species 種類

DPM DPM模型(可用于模擬顆粒軌跡) multipahse 多項流

UDS(User define scalar 是使用fluent求解額外變量的方法)

Velocity specification method 速度規范方法 : magnitude,normal to boundary 速度大小,速度垂直于邊界;magnitude and direction 大小和方向;components 速度組成?

Reference frame 參考系:absolute絕對的;Relative to adjacent cell zone 相對于鄰近的單元區

Velocity magnitude 速度的大小

Turbulence 湍流

Specification method 規范方法

k and epsilon K-E方程:1 Turbulent kinetic energy湍流動能;2 turbulent dissipation rate 湍流耗散率

Intensity and length scale 強度和尺寸 : 1湍流強度 2 湍流尺度=0.07L(L為水力半徑)

intensity and viscosity rate強度和粘度率:1湍流強度2湍流年度率

intensity and hydraulic diameter強度與水力直徑:1湍流強度;2水力直徑

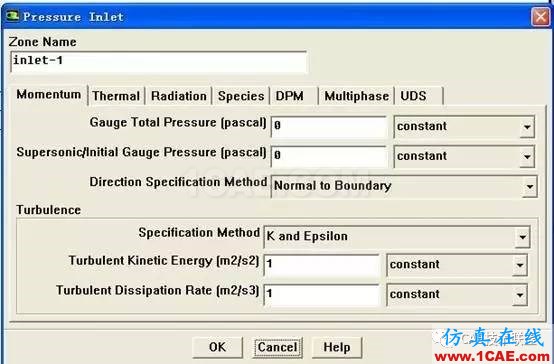

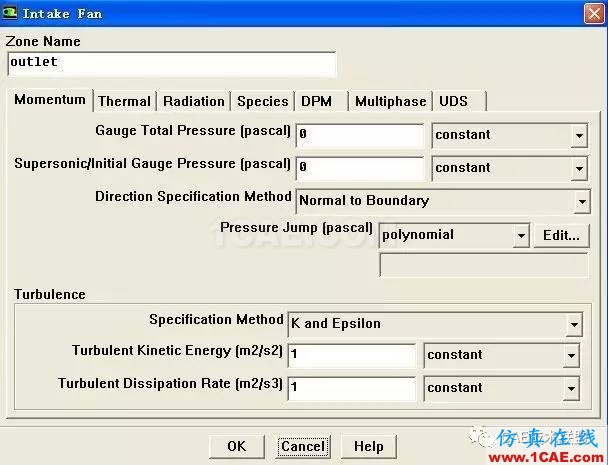

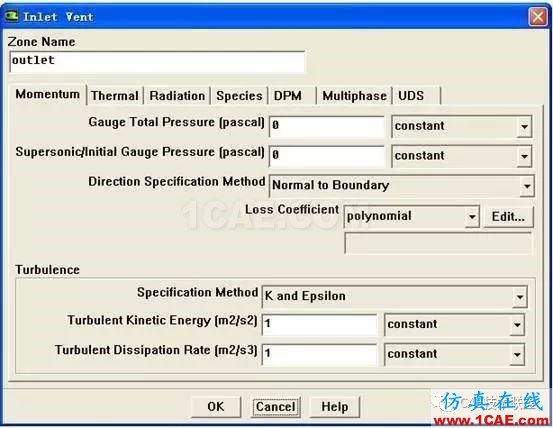

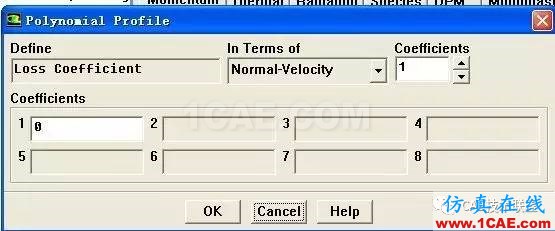

2、壓力入口邊界條件(pressure-inlet):壓力進口邊界條件通常用于給出流體進口的壓力和流動的其它標量參數,對計算可壓和不可壓?jiǎn)栴}都適合。壓力進口邊界條件通常用于不知道進口流率或流動速度時候的流動,這類流動在工程中常見,如浮力驅動的流動問題。壓力進口條件還可以用于處理外部或者非受限流動的自由邊界。

Gauge total pressure 總壓 supersonic/initial gauge pressure 超音速/初始表壓 constant常數

direction specification method 方向規范方法 :1direction vector方向矢量;2 normal to boundary 垂直于邊界

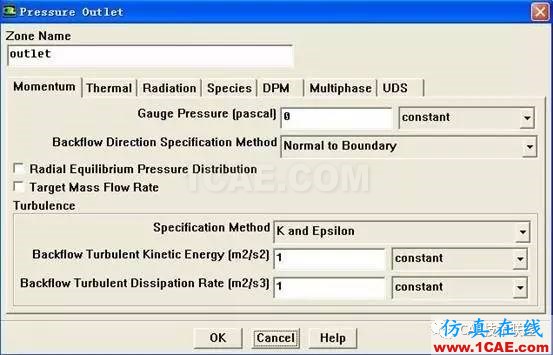

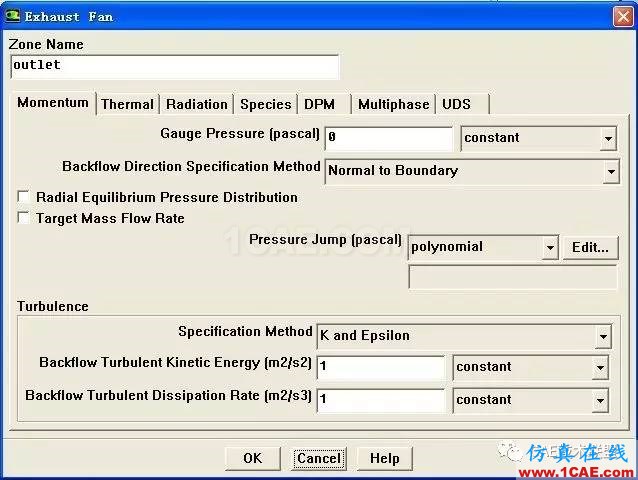

3、壓力出口邊界條件(pressure-outlet):需要給定出口靜壓(表壓)。而且,該壓力只用于亞音速計算(M<1)。如果局部變成超音速,則根據前面來流條件外推出口邊界條件。需要特別指出的是,這里的壓力是相對于前面給定的工作壓力。

Gauge pressure表壓

backflow direction specification method 回流方向規范方法:1direction vector方向矢量;2 normal to boundary 垂直于邊界 ;3 from neighboring cell 鄰近單元

Radial equilibrium pressure distribution 徑向平衡壓力分布

Target mass flow rate 質量流量指向

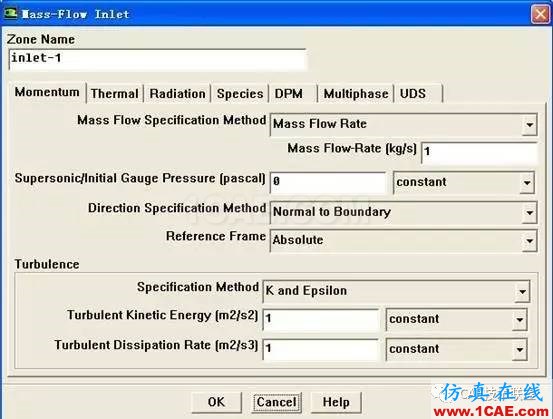

4、質量入口邊界條件(mass-flow-inlet):給定入口邊界上的質量流量。主要用于可壓縮流動問題,對于不可壓縮問題,由于密度是常數,可以使用速度入口條件。如果壓力邊界條件和質量邊界條件都適合流動時,優先選擇用壓力進口條件。

Mass flow specification method 質量流量規范方法 :1 mass flow rate 質量流量;2 mass

Flux 質量通量 3mass flux with average mass flux 質量通量的平均通量

supersonic/initial gauge pressure 超音速/初始表壓

direction specification method 方向規范方法 :1direction vector方向矢量;2 normal to boundary 垂直于邊界

Reference frame 參考系:absolute絕對的;Relative to adjacent cell zone 相對于鄰近的單元區

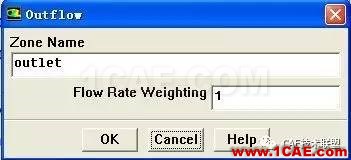

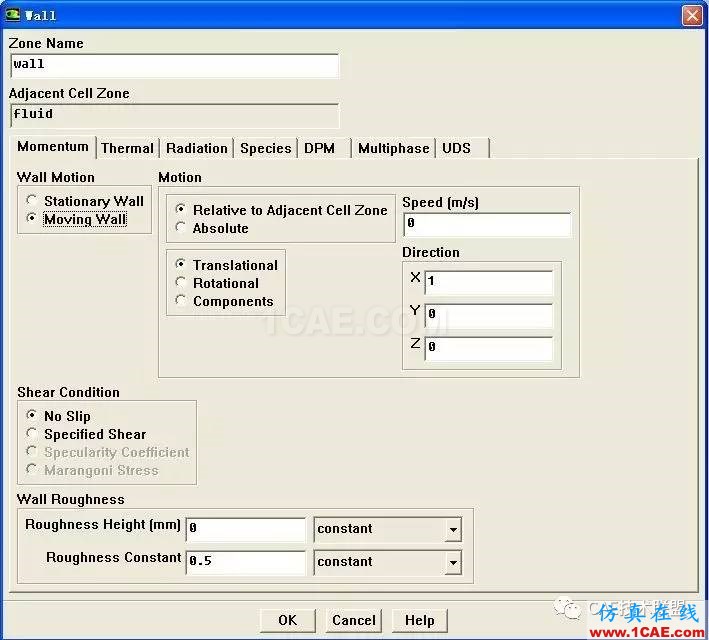

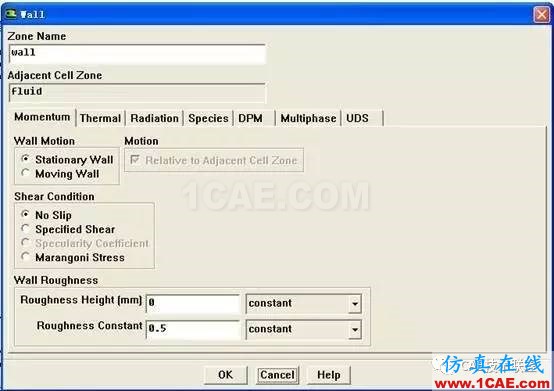

5、壓力遠場邊界條件(pressure-far-field):如果知道來流的靜壓和馬赫數,Fluent提供了的壓力遠場邊界條件來模擬該類問題。該邊界條件只適合用理想氣體定律計算密度的問題,而不能用于其它問題。為了滿足壓力遠場條件,需要把邊界放到我們關心區域足夠遠的地方。
