時隔三個月,ANSYS又發布新版本了,ANSYS 18.2!
現在仿真軟件的更新速度真是越來越快,這么大的軟件包如果你網速較慢的話,可能還沒等下載完,新版本就出來了,講真,18.0的新功能我都還沒有來得及實實在在的體驗......
這里把ANSYS FLUENT 18.2的一些新特性進行一下介紹:
數值算法
-
對于有固定或滑動網格的瞬態計算,如果你選擇了二階隱式或有界的二階隱式的數值算法,那么現在你可以選擇使用可變時間步長的公式。當你引入任意時間步長變化時,這個公式可以減少在時間導數評估中產生的誤差。
求解網格
-
多面體非結構化網格適應(PUMA)技術現在可以作為一個完整的功能。這種自適應的方法可以用來改進所有的三維網格類型(多面體,四面體,六面體,等等),并且網格細化時消耗更少的內存。
-

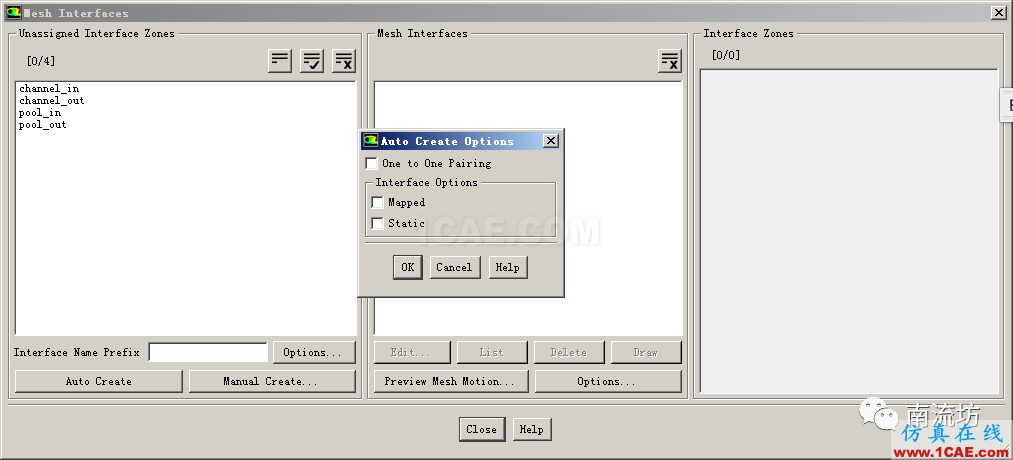

當自動從interface區域列表中創建多網格interface時,現在可以設定映射選項應用于所有interface,其中至少有一個部分只包含solid區域。這個功能取代了以前在interface選項對話框中被稱為強制選項的功能,對話框只能在interface創建后使用。在創建時,而不是在創建之后設置映射選項可以大大減少具有多個interface情況下的處理時間。
-
對于動網格,可以實現對于邊界運動類型為固定、變形或者用戶自定義的解決方案的穩定性;此前,此選項僅可用于邊界區的六自由度進行剛體運動(六自由度)求解器或系統的耦合運動。這種方法有助于強流結構相互作用的情況下收斂。請注意,它不推薦用于interior類型的邊界區域。
-
對于overset網格,BSL和SST K-ω湍流模型現在可以支持。請注意,后者一直得到支持,但在文檔中沒有提到這一事實。
數學模型
-
湍流模型
-
后處理有兩個新的領域:λ2準則用于分辨湍流渦(類似于q準則),壓力的時間導數(dp-dt)有助于確定可壓縮流動模擬中的輻射聲模式。
-
傳熱和輻射模型
-
你現在可以通過TUI為源能量方程中的蒙特卡洛輻射源指定一個松弛因子。
-
燃燒和多組分輸運模型
-
The Dynamic Cell Clustering(DCC)化學加速法已擴展到穩態流動模擬。
-
The Dynamic Cell Clustering(DCC)用來與ISAT化學加速法結合使用。
-
對于部分預混燃燒的FGM模型,現在可以求解選定的slow-forming組分的附加輸運方程。
-
對于部分預混燃燒模型,laminar-flame-speed-library是層流火焰速度特性的一種新方法。這種新方法使您能夠訪問最常見碳氫燃料的預建層流火焰速度表。
-
離散相模型
-
對于液滴和多組分顆粒,增加了新的材料特性、熱解模型。該模型可以計算蒸發物種從液滴到本體相的傳質。使用這種材料特性的一個典型應用是選擇性催化還原(SCR)系統的設計。為了精確建模,建議使用單率分解模型在尿素水混合顆粒尿素液成分。
-
在設置injection時,下面的injection類型的位置和方向現在將顯示在圖形窗口中:
-
single
-
group
-
all cone injections
-
all atomizer injections
這將有助于減少不正確的injection設置的風險。如果使用配置文件來指定injection位置和方向,則不會顯示注入位置和方向。如果你使用DEFINE_DPM_INJECTION_INIT自定義功能,顯示injection位置和方向將只反映為特定的injection類型默認點屬性。
-
VOF模型
-
在兩層假設下,所有適用的邊界都支持一個包含兩個以上相的明渠流動。
-
歐拉模型
-
對于雙精度運行的混合多相模擬,您現在可以為解決phase-specific方程如組分和UDS的矩陣求解極限指定最小體積分數。
-
對于歐拉和混合多相情況,現在可以使用多個傳質機制在相同的模擬中模擬以下傳質效應:
-
空化與物種質量轉移
-
不同模型和模型常數的空化傳質
-
電勢模型
-
現在可以指定單邊墻和雙面內壁的接觸電阻。
-
現在可以固定一個電勢值,并在一個區域中指定一個潛在的源相。
-
噪聲模型
-
現在可以繪制和寫入外部文件,從噪聲源FFT對話框中獲得區域平均表面壓力值。
Cell Zones和邊界條件
-
出口校正的質量流量設定方法現在可以作為質量流量出口邊界條件。這種方法主要用于旋轉機械的應用。它將質量流量調節到出口的總條件,并允許掃略過整個機器的工作范圍,包括從壅塞流到失速狀態的機器工作點。
-
當定義壓力出口時,現在可以指定一個使表壓倍增的系數。這主要是用來當表壓是由一個profile文件或udf函數的定義時,它可以很容易地縮放(例如,創建一個不同的質量流率的渦輪機性能圖時)。
-
在單元區內固定不同方向速度大小分量現在與基于壓力的耦合求解器相兼容。
并行計算
-
加速離散坐標(DO)求解現在可以在Windows上使用并且支持串行計算。
數據輸入輸出
-
一種新的TUI文本命令(file/set-tui-version)允許用來指定journal文件創建的Fluent版本。
-
當記錄journal文件時,使用老版本Fluent路徑輸入的命令將被升級到當前的journal文件路徑。
-

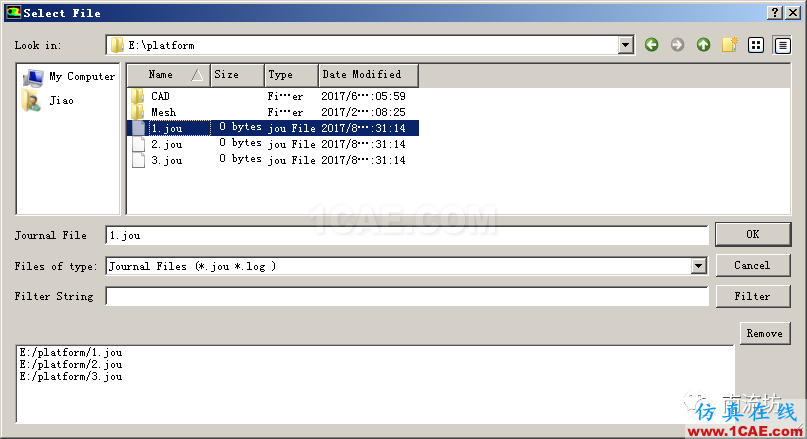

可以同時讀取多個日志文件,還可以創建和運行嵌套日志文件。
伴隨求解
-

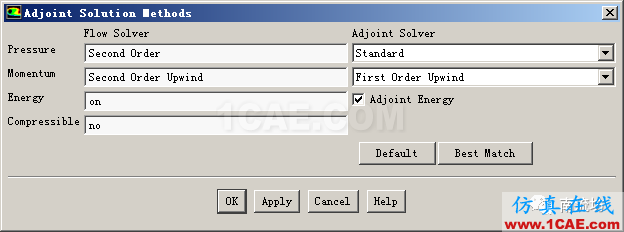

所有的壓力方程的離散格式現在都可以用來計算伴隨解。這保證了你總是可以在流體計算中使用合適的伴隨壓力格式,而這種對應不是必要的,它可以提供更高的計算精確度。
-

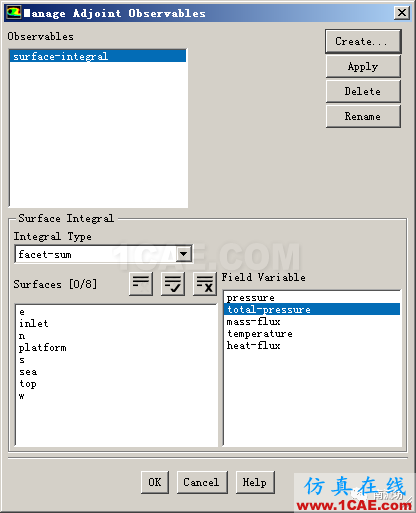

當定義一個面積分的觀察,現在可以選擇等值面和/或截取面
圖形,后處理和報告
-
在回放對話框中選擇動畫序列自動彈出適當的圖形窗口到最前面。
-
在回放對話框中禁止使用Use Stored的視圖選項將允許操作HSF文件視圖和內存動畫視圖。
-

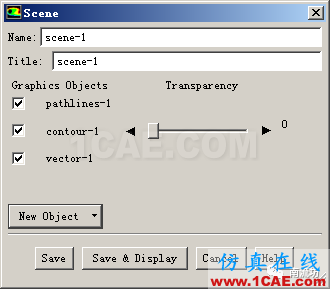

粒子跟蹤可以包含在場景中,允許你將粒子跟蹤與其他圖形后處理對象(如等高線和向量)相結合。
-
現在可以移動和調整保存的粒子軌道定義的圖例。
-
除了拖動、提升和力矩報告定義之外,現在還提供了一般力報告。
