IE Region方法是HFSS 15版本中新增的一種有限元與積分方程算法混合計算算法,與傳統的FEBI混合算法相比的區別在于,FEBI是定義在空氣盒子外部的截斷邊界條件,IE Region是將求解域內的某一部分結構采用IE算法進行求解。IE Region的計算具有矩量法所有的優缺點,適合如反射面天線,載體上天線布局等問題。其設置方法分兩步:

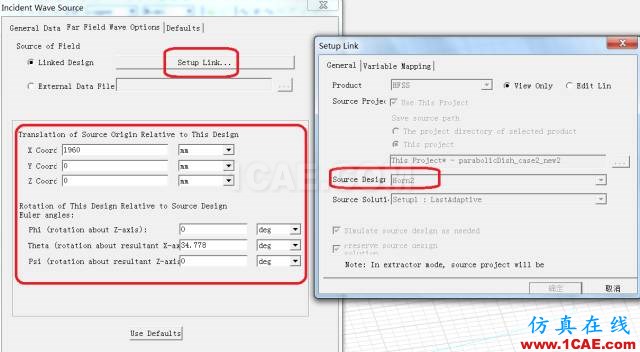

1,工程中有FEM求解區域,且其輻射邊界設置為FEBI邊界,如反射面天線的饋源;

2,選擇需要設置為IE Region的結構,如反射面,將其設置為IE Region。求解時即會采用IE Region方法求解,可結合HPC方法完成大型復雜問題求解。

1.26

2. 復制單元Design,構建有限大陣列模型;

圖1.27(a)

3. 導入已經求解完成的單元網格,并在HFSS進行相應設置避免生成多余的網格

6. 以上設置完成后,即可運行求解。

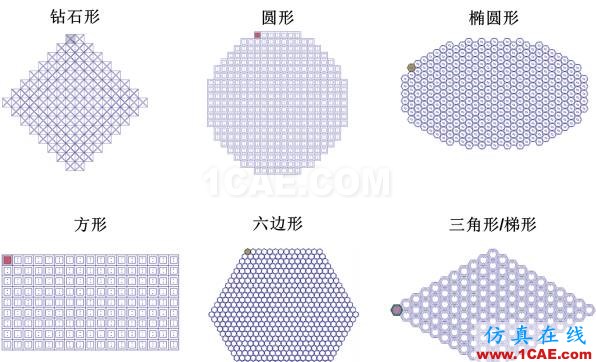

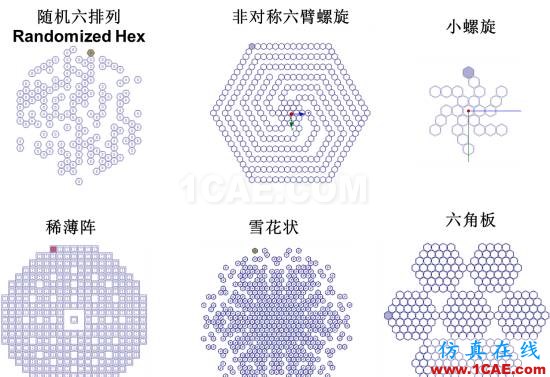

如果陣列Mask不規則,如賦性陣列、稀疏陣列等,可以利用有限大陣列中的陣列蒙版功能進行Mask設置。

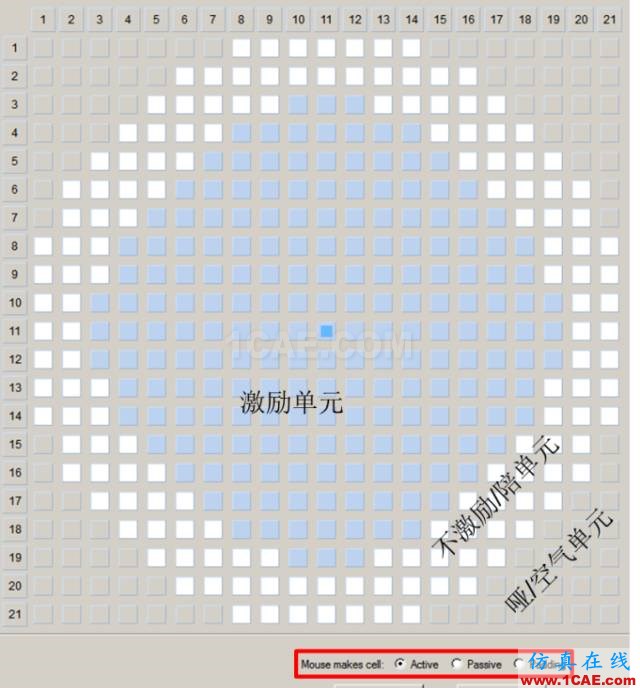

在Array Properties設置界面中的Active Cells選項卡下進行陣列Mask的設置。陣列蒙版中的每個單元均可設置為下列三種單元類型中的任意一種:

A: “Composite Excitation”求解類型是HFSSv14版本后新增加的功能,能更快的計算具有多端口的大規模問題。“Composite Excitation”和 經典的“Network Analysis”求解類型在計算時最大的區別在于矩陣求解的“Field Recovery”步驟:“Network Analysis”會在該步驟保存每個端口分別激勵情況下的場數據,該數據可用于端口場后處理,即求解結束后改變任意端口的饋電副相,無需重新計算即可得到遠、近場數據的更新;而“Composite Excitation”在“Field Recovery”時僅保存當前激勵設置下的一組場數據,因此使用該求解類型時,需要預先設置好每個端口的饋電幅度相位,求解結束后,不支持端口場后處理,不提供S/Y/Z參數結果,輸出結果僅包括當前激勵設置下的遠/近場數據、端口特征阻抗、傳播常數。

圖 1.30
