電纜測試~網絡分析儀時域門控功能的應用

2017-08-11 by:CAE仿真在線來源:互聯網

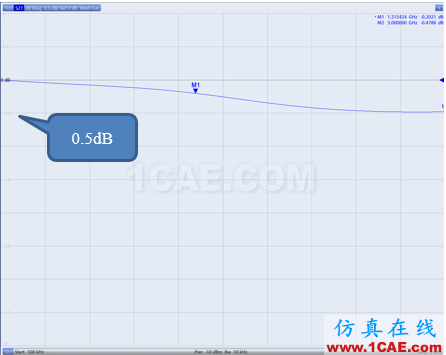

電纜測試~網絡分析儀時域門控功能的應用HFSS培訓的效果圖片1

本應用測試方案針對非標稱50Ω的線纜,包括同軸、雙絞線、差分高速數據線的測試,包括阻抗參數、S參數(插損、駐波、Smith圖等等),也可以繪制眼圖。

根據電纜的性能,如頻率范圍、長度、是否差分,設置時域門控,可以按照線纜連接的位置,門控選通,獲得實際物理線纜的各項參數結果。門控選通測試結果對應被測線纜,不含接頭和夾具以及其它測試線纜。

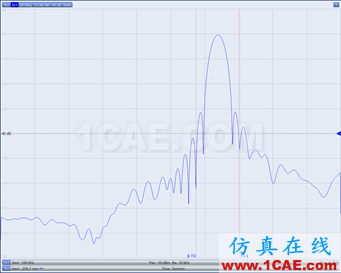

電纜測試~網絡分析儀時域門控功能的應用HFSS培訓的效果圖片2

由于被測線纜不是50Ω標準同軸線纜,可能是高速數據線、差分線等。

用網絡分析儀測試時,測試端口是標準50Ω同軸線纜,因此在連接被測電纜時要求使用轉接頭或夾具,而這些接頭和夾具的S參數未知,需要去除其影響,才能獲得被測線纜的實際參數。

目前常用的方法是去嵌入或夾具移除法,這些方法要求精確設計的夾具和微帶校準件,校準后移除夾具的S參數。其難點在于夾具及其校準件的制作,通常校準件的參數是理論設計值,跟實際值有一定差距,并且校準和得到的夾具自身S參數,可能造成實測數據曲線的波動,甚至錯誤。

本方法采用通用校準方法,通過時域選通功能,定位到被測電纜,實測數據自動排除接頭和夾具的影響。

時域分析是矢量網絡分析儀的一個功能選項,時域分析中被測量是時間的函數。對于均勻介質中的傳輸,時間軸等效于距離軸。理論上,任意被測量例如阻抗Z、導納Y 或S 參數都可以用脈沖響應或階躍響應在時域來表征。

矢量網絡分析儀通過頻域分析參數的數據結果,通過FFT反變換及濾波和加窗,得到時域測試參數,橫軸為時間軸,分析脈沖響應或階躍響應。對于均勻介質中的傳輸,時間軸等效于距離軸。

快速傅里葉(FFT)正反變換是矢量網絡分析儀實現時域分析的基礎。用矢量網絡分析儀時域分析時,需要根據被測件電長度L界定模糊距離,從而定義頻率間隔Δf;需要根據需求定義電長度分辨率(時間間隔分辨率),從而定義頻率寬度SPAN。

最大無模糊距離

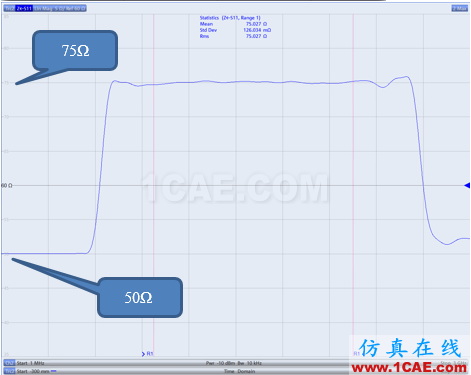

電纜測試~網絡分析儀時域門控功能的應用HFSS培訓課程圖片4

時間(長度)分辨率

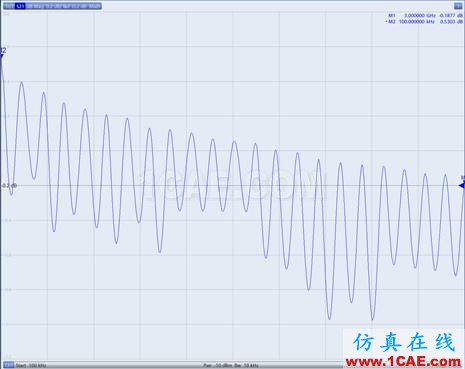

電纜測試~網絡分析儀時域門控功能的應用HFSS培訓課程圖片5

注意,單端(S11)測試距離和時間,信號往返,是雙端單向傳輸(S21)的2倍。如果被測線纜的電長度小于最大無模糊距離的2倍時,連接線纜單端(S11)測試的末端要連接匹配負載,否則末端開路或短路會在測試范圍內產生模糊信號。

使用“時間門”選擇脈沖響應中的特定部分而抑制其余部分。時間門在時域分析狀態進行選取和配置。時間門選取的時間片段對應測試通道內的某一段位置,在時域分析模式選取時間門,對應電纜連接監控位置點,打開時間門后,切換到頻域進行監測。

電纜測試~網絡分析儀時域門控功能的應用HFSS培訓課程圖片6
