搜索高速串行協議之CEI-28G-VSR
2017-10-12 by:CAE仿真在線 來源:互聯網
CEI-28G-VSR是OIF協議組織下面的通用電氣輸入輸出標準,在前面的高速先生帶你看協議之10Gbps標準組織里有介紹過關于OIF組織,大家可以再了解下。
目前的25G、28G光模塊主要應用的就是CEI-28G-VSR協議,所以這個協議應用還是比較廣的,如下是這個協議的一個簡單特性。

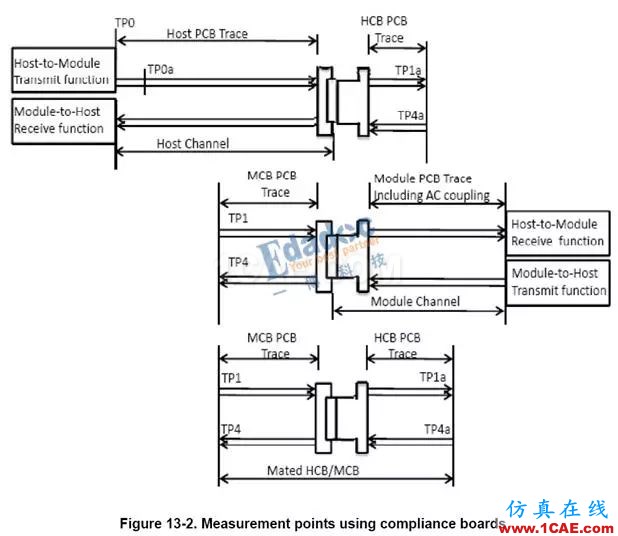

我們可以看到的比較明顯的是它不是一個特定的速率,而是從19.6Gsym/s到28.1Gsym/s的一個范圍,注意到這個單位不是Gbps而是Gsym/s,這個是波特率的單位,其實波特率也可以理解為速率,只是表達方式不一樣罷了,一般我們習慣把速率的單位用bps表示,而波特率喜歡用sym/s來表示,就是一個單位的區(qū)別而已。其次從上面還可以看到一個有用的信息是他可以支持最短4inch的主控板另加一個2inch的模塊板走線,這個線長只是參考,更靠譜的當然還是要看它的通道損耗定義。如下為主控板及模塊板的測試點定義,另外還包含了夾具板的定義。

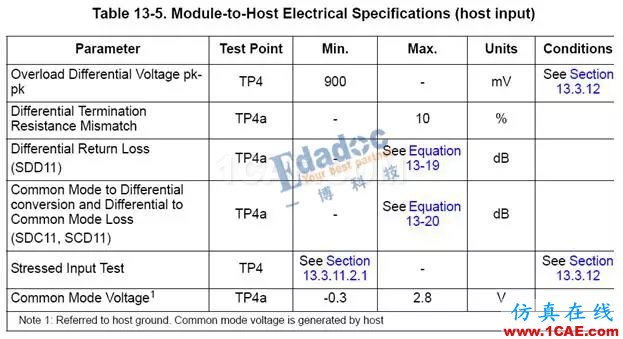

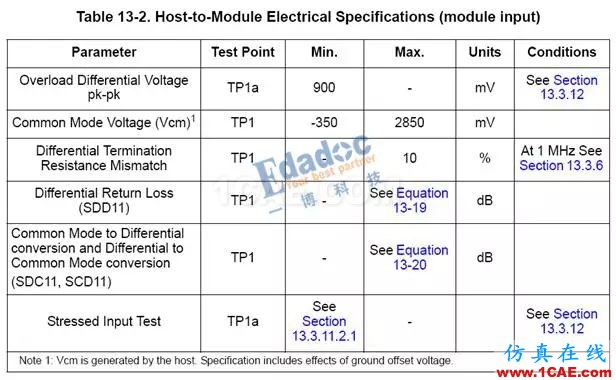

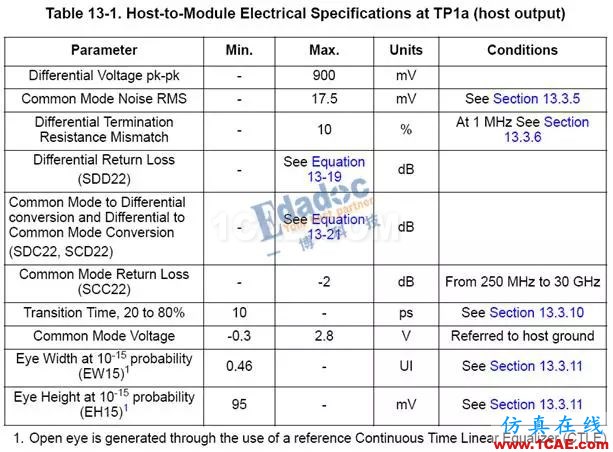

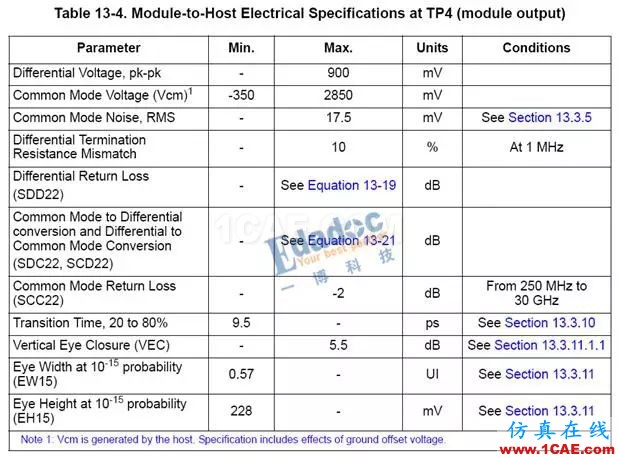

各測試點的要求如下所示。

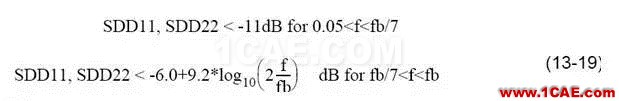

上面幾個表最主要的特性就是對TP1(1a)和TP4(4a)進行了定義,當然共同點都提到了公式13-19,如下:
對應的回損曲線如下圖所示。

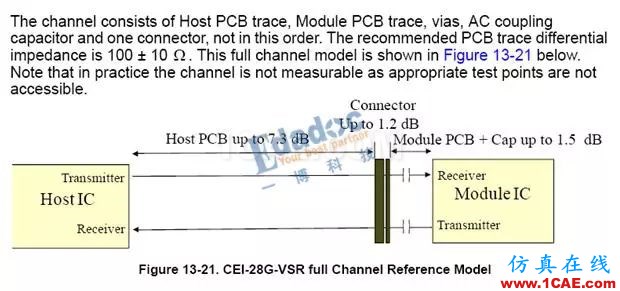

看來看去好像都只有回損及模態(tài)轉換的指標,這些都不是重點,最關鍵的指標在下面。

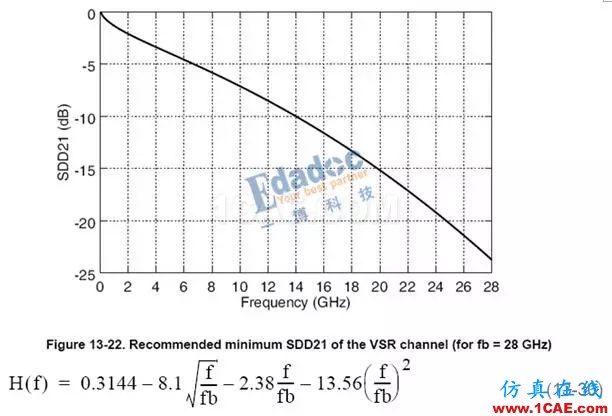

可以看出整個通道的插損建議在10dB內,如下為插損模板公式及曲線。
這個只是整個通道的一個建議插損值,通道只要符合這個損耗,從長度來考慮應該問題就不大了,但同時還是需要滿足回損及模態(tài)轉換要求的,篇幅有限,最重要的就先介紹到這里了。
問題來了
最第一章圖定義測試點時說到了Mated HCB/MCB,這一段在測試的時候是應該包含在測試結果里不管還是需要去掉這一段的影響呢?
— end —
