在上一篇的問題里面問到了DDRX相對于前一代來說的關鍵技術突破在哪里,雖然沒有人回答得完全正確,但這個也是很正常的,因為通過幾句話要想說清楚也確實是不容易的,所以還是通過文章來把這些關鍵技術再給大家介紹一下。

差分時鐘技術

差分時鐘是DDR的一個重要且必要的設計,但大家對CK#(CKN)的作用認識很少,很多人理解為第二個觸發時鐘,其實它的真實作用是起到觸發時鐘校準的作用。

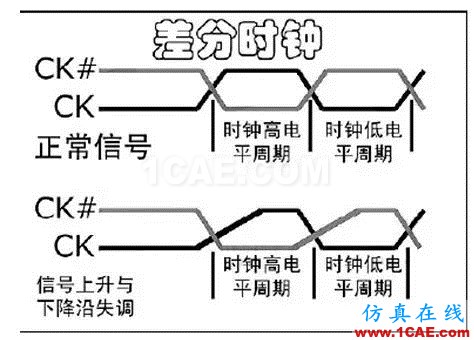

由于數據是在CK的上下沿觸發,造成傳輸周期縮短了一半,因此必須要保證傳輸周期的穩定以確保數據的正確傳輸,這就要求CK的上下沿間距要有精確的控制。但因為溫度、電阻性能的改變等原因,CK上下沿間距可能發生變化,此時與其反相的CK#(CKN)就起到糾正的作用(CK上升快下降慢,CK#則是上升慢下降快),如下圖一所示。

DDRx的關鍵技術介紹（上）【轉發】HFSS圖片2

圖一差分時鐘示意圖

數據選取脈沖(DQS)

就像時鐘信號一樣,DQS也是DDR中的重要功能,它的功能主要用來在一個時鐘周期內準確的區分出每個傳輸周期,并便于接收方準確接收數據。每一顆8bit DRAM芯片都有一個DQS信號線,它是雙向的,在寫入時它用來傳送由主控芯片發來的DQS信號,讀取時,則由DRAM芯片生成DQS向主控發送。完全可以說,它就是數據的同步信號。

在讀取時,DQS與數據信號同時生成(也是在CK與CK#的交叉點)。而DDR內存中的CL也就是從CAS發出到DQS生成的間隔,數據真正出現在數據I/O總線上相對于DQS觸發的時間間隔被稱為tAC。實際上,DQS生成時,芯片內部的預取已經完畢了,由于預取的原因,實際的數據傳出可能會提前于DQS發生(數據提前于DQS傳出)。由于是并行傳輸,DDR內存對tAC也有一定的要求,對于DDR266,tAC的允許范圍是±0.75ns,對于DDR333,則是±0.7ns,其中CL里包含了一段DQS的導入期。

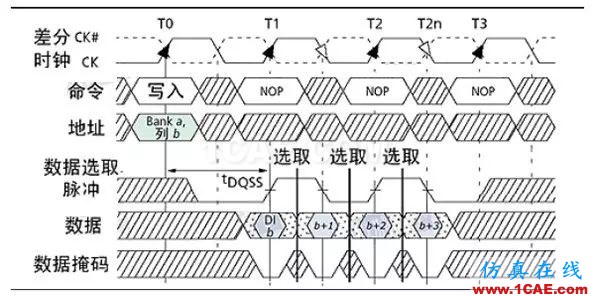

DQS 在讀取時與數據同步傳輸,那么接收時也是以DQS的上下沿為準嗎?不,如果以DQS的上下沿區分數據周期的危險很大。由于芯片有預取的操作,所以輸出時的同步很難控制,只能限制在一定的時間范圍內,數據在各I/O端口的出現時間可能有快有慢,會與DQS有一定的間隔,這也就是為什么要有一個tAC規定的原因。而在接收方,一切必須保證同步接收,不能有tAC之類的偏差。這樣在寫入時,DRAM芯片不再自己生成DQS,而以發送方傳來的DQS為基準,并相應延后一定的時間,在DQS的中部為數據周期的選取分割點(在讀取時分割點就是上下沿),從這里分隔開兩個傳輸周期。這樣做的好處是,由于各數據信號都會有一個邏輯電平保持周期,即使發送時不同步,在DQS上下沿時都處于保持周期中,此時數據接收觸發的準確性無疑是最高的,如下圖二所示。

DDRx的關鍵技術介紹（上）【轉發】HFSS圖片4

圖二數據時序

數據掩碼技術(DQM)

不是DDR所特有的,但對于DDR來說也是比較重要的技術,所以一并介紹下。

為了屏蔽不需要的數據,人們采用了數據掩碼(Data I/O Mask,簡稱DQM)技術。通過DQM,內存可以控制I/O端口取消哪些輸出或輸入的數據。這里需要強調的是,在讀取時,被屏蔽的數據仍然會從存儲體傳出,只是在“掩碼邏輯單元”處被屏蔽。

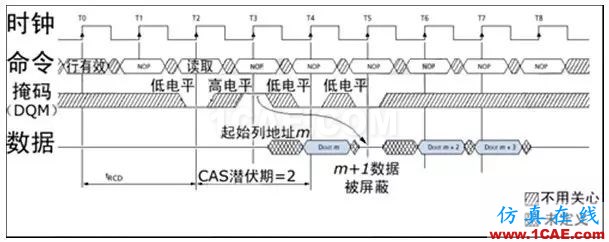

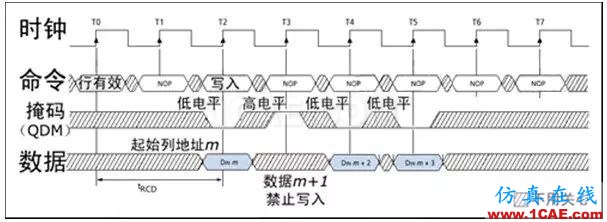

DQM由主控芯片控制,為了精確屏蔽一個P-Bank位寬中的每個字節,每個64bit位寬的數據中有8個DQM信號線,每個信號針對一個字節。這樣,對于4bit位寬芯片,兩個芯片共用一個DQM 信號線,對于8bit位寬芯片,一個芯片占用一個DQM信號,而對于16bit位寬芯片,則需要兩個DQM引腳。SDRAM 官方規定,在讀取時DQM發出兩個時鐘周期后生效,而在寫入時,DQM與寫入命令一樣是立即生效,如下圖三和四分別顯示讀取和寫入時突發周期的第二筆數據被取消。
