下面又到了我們案例分享的時間,事情是這樣的。

一個朋友前不久設計了一款28G-VSR協議的板子接光模塊,光口連接器采用的是CFP2的表貼連接器,由于PHY芯片到光口連接器距離很短,所以當初設計的時候就直接從芯片打孔連線過來,沒有經過任何特殊的處理,最后板上走線總長度約800mil,如下圖一所示。

圖一

很多人都會想這么短的線應該不會有什么問題的吧,隨便拉連上就好了。可是我們要看到這個不是普通的信號,而是28G的高速信號,也許在低速信號階段可以這樣隨便拉拉就好了,但到了高速信號還能這么任性嗎?

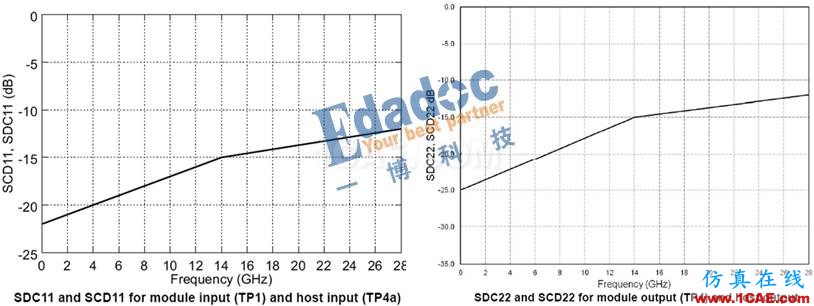

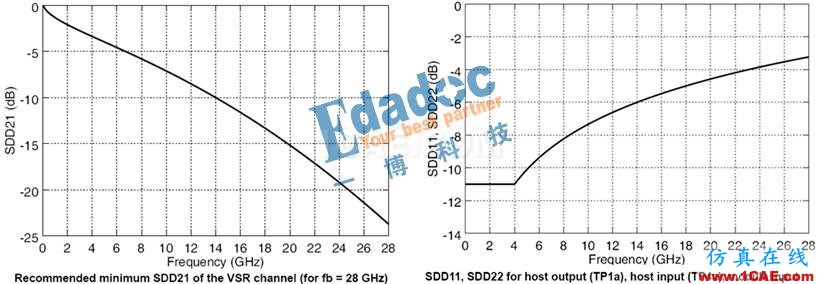

我們還是先來看看28G-VSR協議里面到底定義了通道的哪些東西吧,如下圖二所示,有插損、回損及模態轉換的一些無源要求。

說到這里,有些人可能已經猜到了這個設計最終的結果,既然是案例,當然是有問題的,最后的結果是運行過程中經常出現一些莫名其妙的誤碼。
