阻抗失配與反射

在深入學習電磁場之后,就覺得高中物理老師不應該用水流來比喻電流。結果到了自己去和別人講阻抗反射,發現用水來做比喻還是很方便輕松的。所以之前在電源濾波的系列文章中,高速先生就多次請“水”來友情出演。這不,歡迎我們的“水”小姐再度出場。

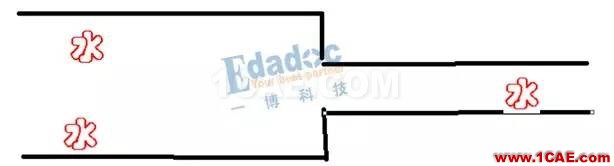

線路上阻抗不一致,就像水管有粗有細,對水流的阻力也就有大有小。粗的水管“阻力”小,細的水管“阻力”大。

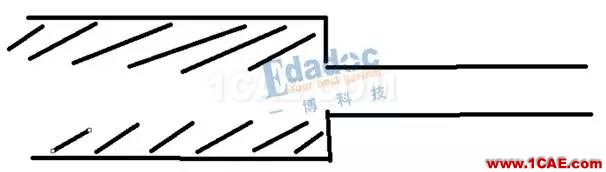

假設在水管粗細不一的地方,水會被反射(水說:冤枉啊,我不會反射!導演:讓你演出,你就兢兢業業當好演員,不許抗議)

由于水管粗細不一,一部分水繼續往前流,另一部分水被反射了。

既然反射的原因是水管粗細不一,那么解決反射問題就很簡單啦:

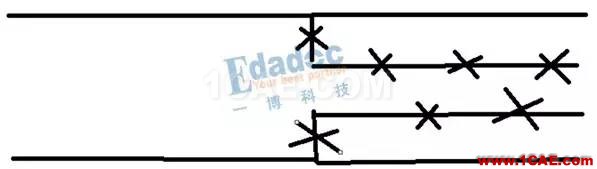

把粗的水管塞一塞,變得細一點

或者把細的水管通一通,變得粗一點

水管一樣粗了,水就不反射了。那么電路中怎么堵水管和通水管呢?

我們?cè)谧杩沟偷囊欢舜右粋€(gè)小電阻,等同于把水管塞一塞。或者在阻抗高的一端并聯電阻到地或者電源,俗稱上拉下拉,等同于給電流增加路徑,相當于疏通水管。

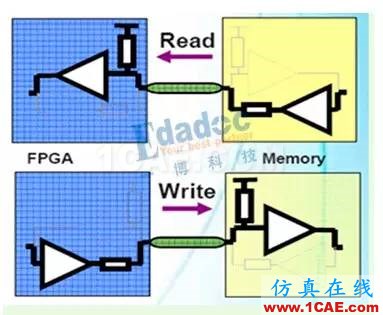

由于電路中,驅動端阻抗比較小,通常是17歐姆左右到40歐姆之間,對應到水管,就是比較粗的部分,所以驅動端需要加串阻。接收端通常都是高阻,對應到水管,就是比較細的部分,所以我們需要使用上下拉電阻來匹配。

我們不能把串阻放到末端,這樣等于把細的水管堵的更細了。然后上下拉也不能放在始端,不能把粗水管通得更粗。

很簡單的道理,今后布局的時候要注意這個問題了哈。
