在《PCB的筋骨皮》一文中,我們提出了當板厚在1.6mm及以上時,怎樣避免使用假八層的疊層,而導致PCB成本增加的問題。感覺大家的回答很踴躍哈,看來這個問題還是比較典型的。本來想截取一些回答放在這里,不過篇幅的關系,大家可以自己去上一篇文章,看看文章后面的精選答復。

在此文中我們結合平時的設計經驗,提出了自己的見解,希望給大家一個答案,請大家指導分享。

什么是假八層

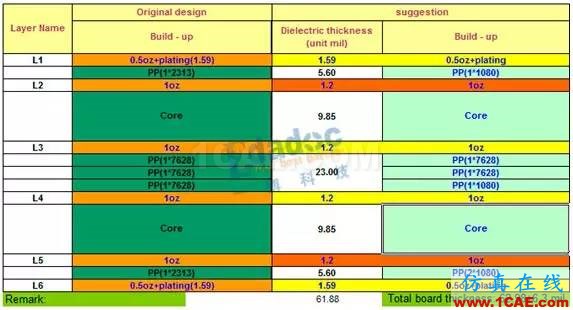

我們常規的六層板疊層,是L2-3一張芯板,L4-5(core)一張芯板,其它的用PP加銅箔,最后壓合在一起而成的。如圖一所示。

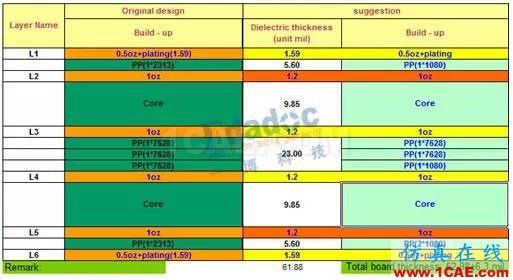

避開假八層的溫柔陷阱—淺談六層板的疊層【轉發】HFSS培訓課程圖片1

圖一

但是六層板板厚在1.6mm及以上時,如果要進行常規阻抗控制(單線50歐姆,差分100歐姆),在層疊上會導致3、4層之間的厚度較高,超過3個7628半固化片的厚度。因大部分工廠PP最多只能疊3張(超過3張壓合時,PP經高溫由半固化狀態轉變成液態后容易從PNL板邊流失)。這時候在生產上通常會用一個光板(沒有銅皮的芯板或者把常規芯板兩面的銅箔蝕刻掉)添加在3、4層之間來輔助達到預期的層疊厚度,這就是通常所說的假八層。其實那并不是真正的八層板,而是為了滿足板子阻抗的需要,而出現的一種特殊疊層方式。比如下圖六層板因阻抗或設計所限,中間多用了一張光板,兩張芯板加一張光板,這本來是八層的疊構設計,實際做出來是六層的效果。這種就叫假八層板(實際是真六層板)。

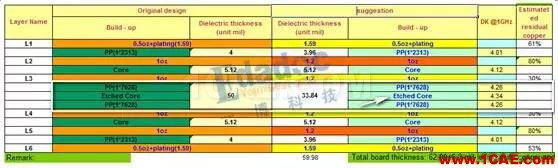

當然這只是假八層其中的一種情況,如下圖所示,3、4層之間用了2張7628半固化片加一個假芯板的方案,這個做法會增加成本。

避開假八層的溫柔陷阱—淺談六層板的疊層【轉發】HFSS培訓課程圖片2

圖二

你注意到了嗎?

圖一用的是兩張芯板,而圖二中用的是三張芯板,成本有很大的差異。

那么我們怎樣去避免這種情況的出現呢,我們推薦了以下幾種做法,請大家參考借鑒。

非高密時的解決方案

三個布線層方案

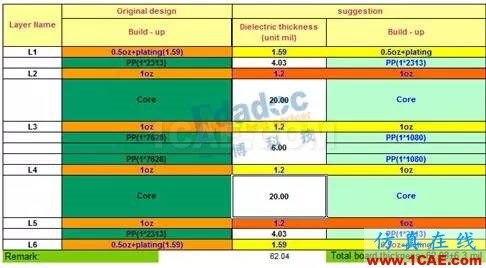

這個答案有人回復了:如果可以實現3個布線層完成設計,那么六層板完全可以設計成為常規層疊。或者關鍵信號線(高速信號)數量不多,區域集中,也可以使用這個層疊方案,局部高速信號區域?qū)?yīng)的相鄰層鋪地銅,做成局部3層布線(L1&L4&L6)。疊層如下(阻抗計算從略,大家可以自己算算,后面也是一樣只寫層疊)

避開假八層的溫柔陷阱—淺談六層板的疊層【轉發】HFSS培訓課程圖片3
