搜索技術分享 | HFSS常見問題解答
2018-01-02 by:CAE仿真在線 來源:互聯網
1、如何在HFSS中快速設置空氣盒子的矩形區域?

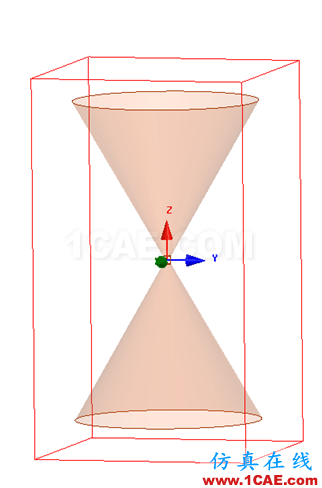

通常對于HFSS-FEM中的輻射、散射場問題分析時,必須做出輻射邊界或PML等一個有限的內部求解空間。HFSS支持快速建立矩形區域的功能。只需在菜單Draw選項選擇Region即可,軟件會根據最外部模型結構建立一個距離結構邊緣一定距離的矩形空氣盒子(材料默認為vacuum)
圖1

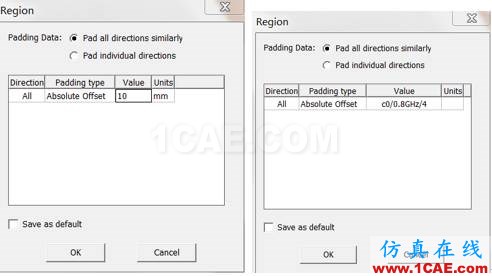

如需建立一個距離物體最外圍都是10mm等距的空氣盒子,選擇padding all directionssimilarly,在absolute offset中設置具體數值或變量(如1/4波長)。設置如下
圖2
如需距離物體不同間距的矩形空氣盒子,可沿著全局坐標軸+/-X +/-Y +/-Z方向設置具體數值或變量,如圖設置X&Y方向為5mm,Z方向為10mm
圖3
圖4
選中所畫區域的六個面即可設置為輻射邊界。
圖5
2、如何在Designer中添加N端口S參數模型?
Designer作為系統和電路的仿真平臺,軟件可支持N端口S參數模型的導入,具體操作如下圖所示,在ProjectManager窗口中展開Definitions目錄樹,右鍵點擊Models,選擇Add NportModels。當然,也可添加其他形式的模型,如HFSS、Q3D、SIwave等其他場仿真軟件的模型。
圖6
在出現的對話框中,通過下圖紅色圓圈按鈕指定S參數文件的地址,再給該S參數文件命名,即可完成對該S參數模型的添加。
圖7
添加完成后,就能在如下圖所示Models目錄下看到相應的S參數文件,如要使用直接將其拖拉至Designer電路原理圖界面即可。
圖8
3、可否將設計好的HFSS器件模型加密后共享給他人使用?
最新HFSS軟件版本具有3DComponent器件模型加密功能,如下圖所示在HFSS中選中模型后右鍵點擊“Create 3DComponent”即可。
圖9

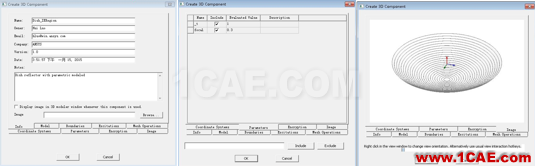

在接下來出現的設置頁面中可以定義該3DComponent的名稱、創建者的聯系方式、創建日期、對該器件的簡單描述以及圖片預覽,原設計中的結構參數化信息、邊界條件、激勵設置等也會被包括在內。
圖10

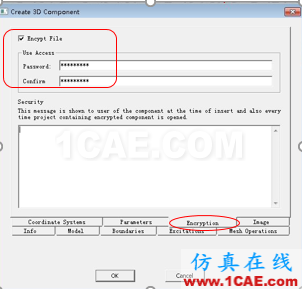

在創建3DComponent的“Encryption”欄中即可對該器件進行加密處理,勾中“EncryptFile”后輸入用戶權限密碼。
圖11

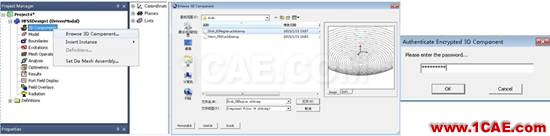

其他用戶在調用該器件模型使用時,就會被提示需要輸入密碼,通過3DComponent的加密功能在保護研發知識產權的基礎上,實現更大范圍的知識共享。
圖12
