幾把心酸淚,滿懷糾結詞。短短的幾句話道出了PCB制板選廠的糾結、困惑和無奈。選一個前期懂設計,后期懂制造,一心為客戶著想,為自己拼博的工廠難上加難。

網友山水江南在上期文檔中回復了一段話,一下就戳中了我的淚點。內容如下:

今天看了東哥的DFM關于槽形孔案例分享,讓我想起之前Gerber正負片設置不準確的教訓。還好有一流的板廠供應商,專業認真負責的菲林工程師,幫忙攔截了這一致命的錯誤。墨菲定律時刻提醒品保人細心再細心:“還有什么不良沒有被檢出”。部門制定一道又一道防流措施,目的是不能把不良品發貨到客戶手中。若馬失前蹄時,通宵的8D報告還歷歷在目。

前幾天剛好發生一個和輸出Gerber有關的案例,與網友的描述如出一轍。在開始案例講述之前,我們再次聲明:只是為了學習和交流,切莫對號入座,讓大家通過案例學習,避免犯類似問題,僅此而已。

Gerber文件是線路板行業圖像轉換的標準格式。Gerber格式是線路板行業軟件描述線路板(線路層、阻焊層、字符層等)圖像及鉆、銑數據的文檔格式集合。通常國內的PCB行業都是依Gerber文件進行制板的。所以它是線路板制作的基礎文件。

如果Gerber文件出現了錯誤,那這種錯誤就是先天性的不良,即使后天再努力,也有可能無法達到滿意和期許。有很多PCB工廠因?yàn)椴欢甈CB設計,不知設計者的目的,有一些問題是無法發現錯誤的,只是簡單的按照Gerber去制作,保證和原文件一致,就可以了。那么這種觀念和做法就是致命的。前幾天接到一個客戶的訂單,基本特征如下:

層數:10層
成品板厚:2mm
表面處理:沉金
板卡尺寸:270*200mm
板材:FR4-tg170
成品銅厚:常規
阻焊顏色:綠色
絲印顏色:白色

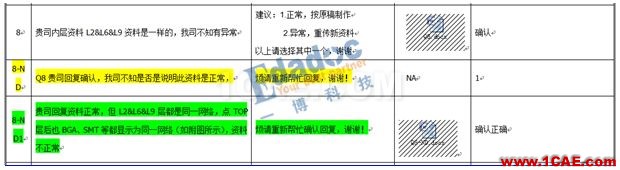

接到訂單以后在進行工程預審和前期的DFM評估時,我們發現了一些問題,特別是Gerber文件有異常,于是發了工程問題給客戶確認,其中一條如下:

PCB輸出GERBER的DFM案例【轉發】ansys圖片1

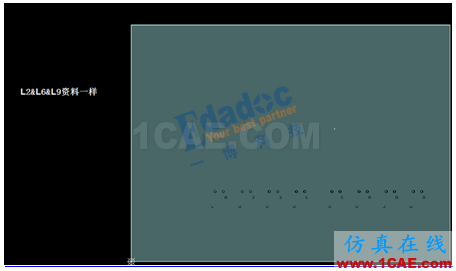

客戶的線路層L2 L6 L9層如下圖:

PCB輸出GERBER的DFM案例【轉發】ansys圖片2

一個正常的10層板大部分內層不可能全部一樣,并且只有幾處隔離,其它的全部是同一網絡?？蛻艋貜?fù)工程問題為確認,但是我們的建議有兩項是選擇回復,客戶回復的比較模糊有歧義。于是我們又重新確認了一次,這次客戶給了明確的回復,選擇是1.

PCB輸出GERBER的DFM案例【轉發】ansys圖片3

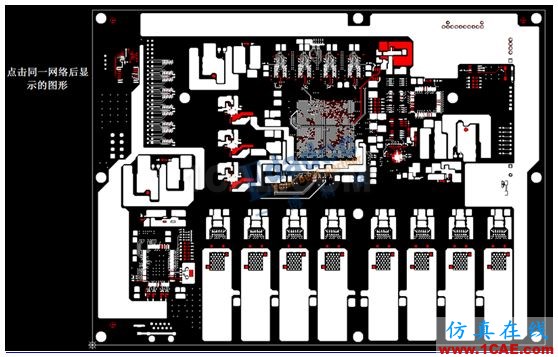

我們把同一網絡點亮后,就出現了下面的情形,高亮的為同一網絡,一個線路板中BGA不可能全部都是同一網絡。

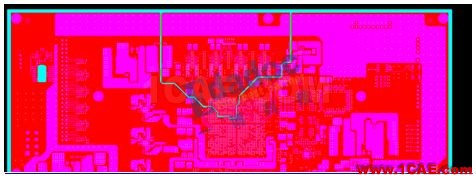

下圖為我們在CAM軟件中選中同一網絡后,高亮顯示的是白色一片,短路明顯,并且資料中Antietch出現在正片的內層中,將隔離的網絡連接起來了。

PCB輸出GERBER的DFM案例【轉發】ansys仿真分析圖片4

Antietch將隔離開的不同網絡連在了一起。

PCB輸出GERBER的DFM案例【轉發】ansys仿真分析圖片5

此時的異常太明顯了,我們不能看著設計工程師辛苦設計的板子打了水漂。由于客戶電話故障,我們再次發了郵件,但是客戶還是一再堅持自己的資料是正確的,于是有了下面的第三次回復。

PCB輸出GERBER的DFM案例【轉發】ansys仿真分析圖片6

人生最大的遺憾莫過于錯誤的堅持和輕易的放棄。我們不放棄,后來通過其它的方式終于和客戶聯系上了。通過溝通我們了解到,原來客戶一直堅持說文件沒有問題,是因?yàn)樗皇强戳俗约涸O(shè)計的PCB原文件沒有問題,而不是看最終要下線生產的Gerber文件。當我們讓他用CAM軟件去查看下他輸出的Gerber文件,客戶驚呆了......

PCB輸出GERBER的DFM案例【轉發】ansys仿真分析圖片7

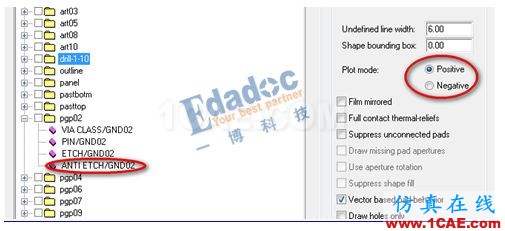

其實原因很簡單,相信大家都已經猜到了答案。因?yàn)樵谳敵鯣erber文件時,內層輸出是正片,客戶卻選中了負片層輸出的加載項-Antietch選項。

PCB輸出GERBER的DFM案例【轉發】ansys仿真分析圖片8

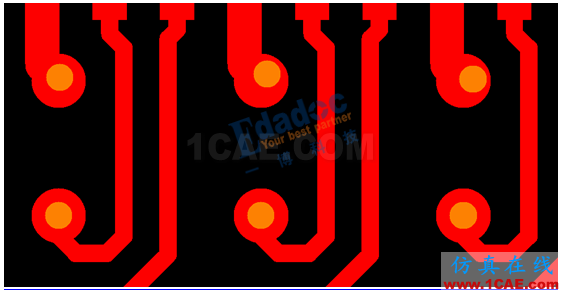

錯誤的原因找到了,如醍醐灌頂,猛然清醒?？蛻魟忧榈恼f了一句話,謝謝您救了我。短短的一句話,道出了客戶的無限感激,救了一個項目,使客戶免受不必要的損失。使產品提前測試,早日上市。所以說Gerber輸出無小事。上面的案例對一個項目來說有可能是滅頂之災。也許有一些Gerber輸出問題沒有這么嚴重,但是也要引起我們的注意,比如說我們在輸出文件精度的設置不一致,就有可能導致我們的鉆孔文件和Gerber文件位置偏移。如下圖所示:

PCB輸出GERBER的DFM案例【轉發】ansys仿真分析圖片9

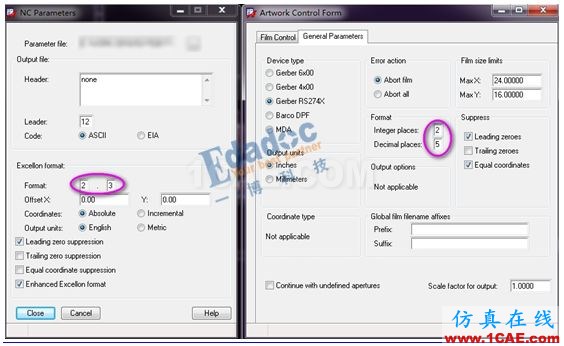

這是什么原因呢,就是我們在輸出文件時鉆孔文件和Gerber文件精度不一致導致的。如Gerber文件是2,5,而鉆孔輸出為2,3.就會出現鉆孔和線路焊盤不在同一中心點上,出現可靠性的問題。通常為了避免此類問題出現, 二者輸出要精度一致。細節決定成敗,堅持就是勝利。
