一個兩邊固定的梁,上面受到分布載荷作用如下圖

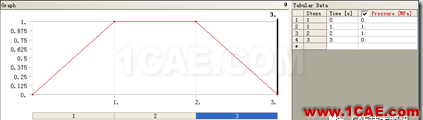

該分布載荷隨時間而改變,其載荷的時間歷程如下曲線,從0-1秒,載荷增加到1Mpa,而后保持1秒鐘,接著減小到0Mpa,終止時間是3秒。

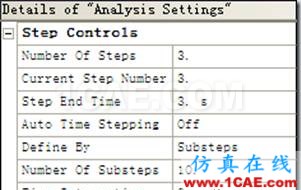

為了便于控制,這里對每個載荷步均采用自定義載荷子步的方式,劃分為10個載荷子步,見下面的細節視圖。

然后進行瞬態隱式動力學分析,得到該梁的位移和von mises應力。

我們現在要知道該梁上某一個應力最大的點,其應力是如何隨時間而改變的。這個任務使用WOKRBENCH很難達到,但是用經典界面則輕而易舉,因此我們決定使用經典界面進行后處理。

要使用經典界面后處理,只需要把WORKBENCH中生成的結果文件導入到經典界面中即可。

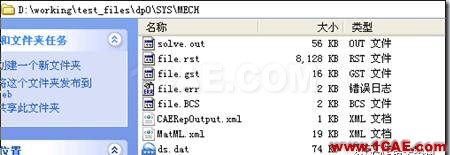

首先找到WORKBENCH中生成的結果文件如下圖所示的路徑。該文件叫file.rst

為了方便,把file.rst拷貝到D盤的根目錄下,然后啟動ANSYS APDL,即經典界面。

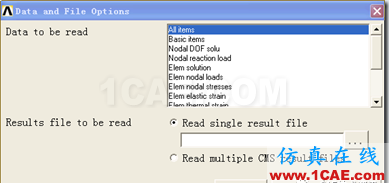

進入經典界面后,直接進入通用后處理,并點擊data file opts,以便讀入結果文件。

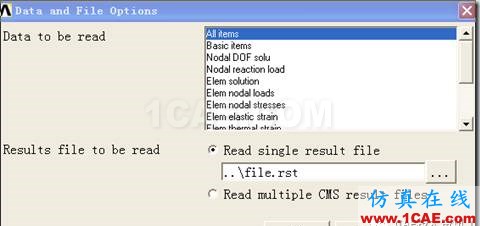

在該對話框中,找到D盤根目錄下的file.rst這個結果文件

點擊OK,就讀入了結果。為了弄清楚最后應力最大的節點編號是多少,首先讀入最后一個結果即如下圖

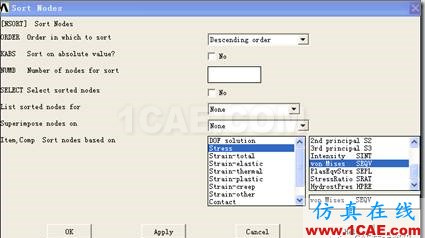

然后把該結果集中的節點VON MISES應力按照從大到小的順序進行排序

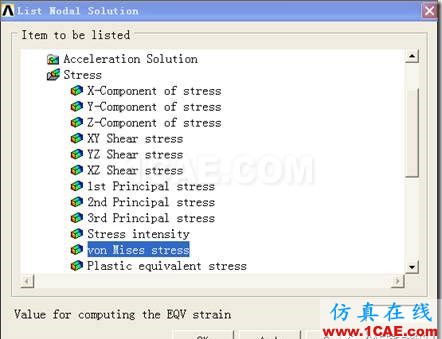

然后列表顯示節點的von mises應力

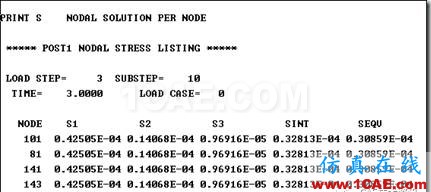

得到如下表所示的結果,可以發現,節點101的應力最大。這樣就找到了應力最大的節點。

然后進入到時間歷程后處理。

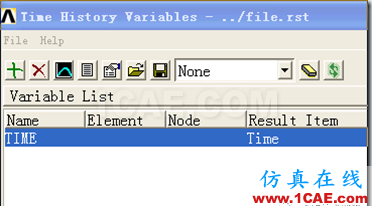

系統自動彈出了時間歷程變量,就是問我們你到底想查看哪個節點的情況。

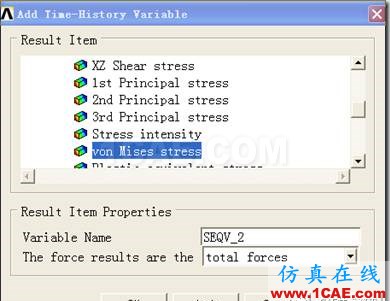

選中要查看von miese應力,定義變量名為SEQV_2

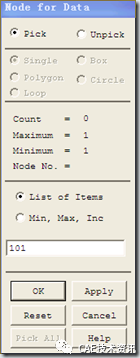

出現拾取框后,直接在里面輸入節點101,然后OK.

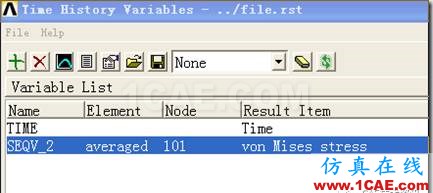

這樣系統創建了一個時間歷程變量,里面存儲的就是節點101的應力隨時間變化的過程。

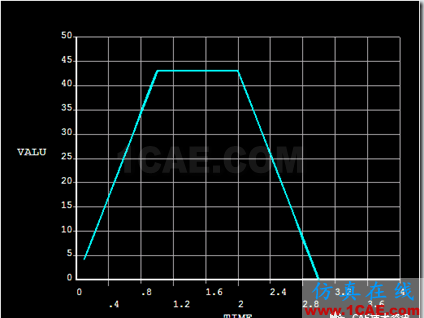

點擊上圖中的查看曲線圖標得到該點的應力-時間歷程曲線

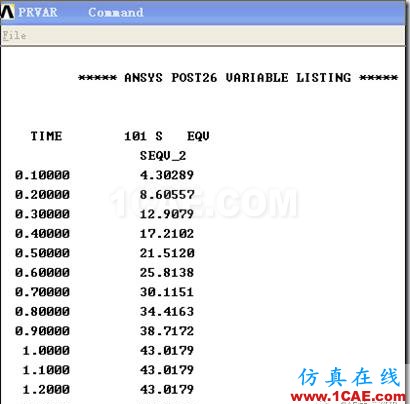

點擊上圖中的列表查看結果可以得到該點的實際數據

如果我們要用其它軟件繪制該點的時間歷程曲線,可以把上述數據導出,然后進行所需的處理。
