ANSYS對螺旋樁的3D抗拔試驗數值模擬

2017-04-24 by:CAE仿真在線來源:互聯網

一、試驗樁概況及擬實現的網格效果

本次將對文獻Uplift behaviour of helical anchors in clay(WANG,D)中的試驗螺旋樁C1進行網格劃分,其尺寸如下:桿軸長9.85m,直徑0.4m,有三個螺旋板,直徑均為2.4m,從頂?shù)降茁菪咫x地表的距離分別為2.65m、6.25m、9.85m,螺旋板間距3.6米,板間距與直徑比為1.5。土體為勻質高嶺土,其抗剪強度隨深度遞增,重塑土強度變化規律為Su=16+0.95z。網格劃分時,在螺旋樁螺旋板半徑范圍內的土體尺寸較密,遠離樁體的邊界附近土體較疏,中間逐漸增大,效果如下:

ANSYS對螺旋樁的3D抗拔試驗數值模擬ansys結構分析圖片1

二、螺旋樁的數值模型描述

1、單元類型及邊界條件

土體單元為低階四節點四面體單位SOLID285。

2、材料參數

土體:1/4圓柱體,泊松比為0.49,飽和不排水條件下,不可壓縮材料,理想彈塑性本構(遵循Mises屈服準則,原文本為Tresca,ANSYS中無該準則),ANSYS中僅需輸入彈性模量和屈服應力即可。為了簡化分析,本文不考慮土體抗剪強度隨深度的變化,近似為常量,取地表與地下10米深之間土體的平均抗剪強度值Su=20.75Kpa,彈性模量為500Su=10375Kpa,Mises屈服應力為23.96 Kpa(Mises剪切屈服應力為拉伸屈服應力k的0.577倍,而k可由Tresca的剪切屈服強度得出)。

剛性鋼材:剛度無窮大。(參考文獻8a separate analytical rigid surface、文獻11a discrete rigid body)。

3、接觸界面特性

不考慮桿軸與土體之間的摩阻力;僅考慮螺旋板與土體之間的接觸滑移;螺旋板頂部與土的接觸:均建立接觸單元,法向抗壓剛度無窮大,抗拉剛度為0,切向最大抗剪強度為t=aCu ,參數a取論文5中的0.5(Radolph P251),則最大抗剪強度為0.5*20.75=10.375 Kpa(論文5中Cu即為不排水抗剪強度p16)。ANSYS中接觸單元需輸入摩擦系數,暫取0.2(關于鋼材與粘土的摩擦系數后續再確定);螺旋板底部與土的接觸:除了底部螺旋板與土體為脫離模式,其他螺旋板與土體為粘結模式。脫離模式中的接觸界面參數同螺旋板頂

三、操作步驟

!主要特點是:使用智能技術對幾何體進行原始網格劃分。沒有使用局部網格加密(REMESH),為了節省計算資源,彈性材料,MU=0;(文件名為WANG D-c1 20151006.txt),各個不同的接觸對可以使用相同的單元類型,只要實常數R不同即可。
(由于字?jǐn)?shù)限制,此處省略了命令流)

四、計算結果

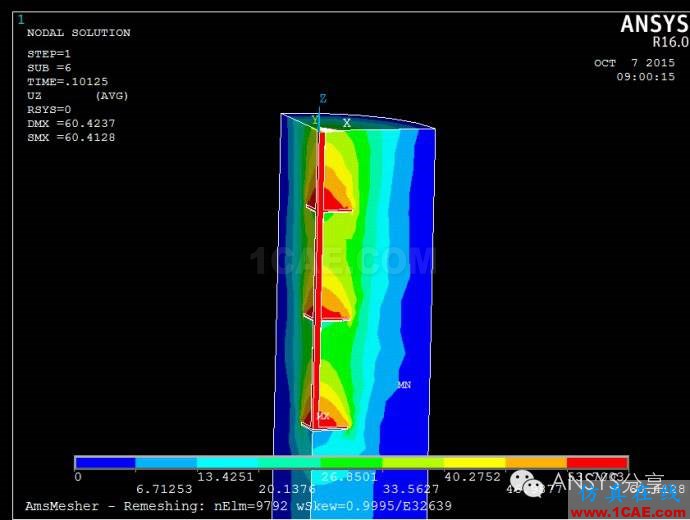

1、螺旋樁的向上抗拔位移圖

ANSYS對螺旋樁的3D抗拔試驗數值模擬ansys workbanch圖片2

2、關于模型的幾點說明

ANSYS對螺旋樁的3D抗拔試驗數值模擬ansys workbanch圖片3

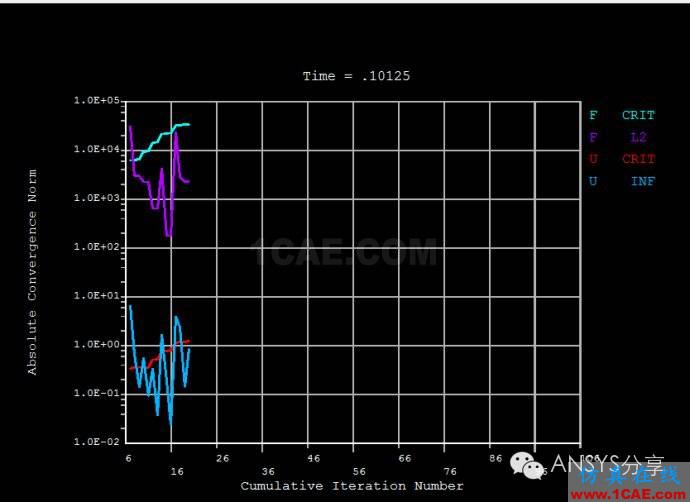

1)樁頂作用的最大位移為600mm,但僅進行到60mm就不收斂了,原因是螺旋板側板的土體單元因剪切而變形過大,程序警告如下:

*** ERROR *** CP = 201.578 TIME= 08:58:23
Element 14832(圖片如下)

單元14732的節點坐標如下,該單元位緊鄰最底部螺旋板的側面。

NODE X Y Z THXY THYZ THZX
2749 180.03 1190.1 -9919.0 0.00 0.00 0.00
2750 72.074 1200.7 -9918.7 0.00 0.00 0.00
2785 63.086 1202.1 -9900.1 0.00 0.00 0.00
3268 97.890 1279.4 -9913.9 0.00 0.00 0.00

2)上面的彈性模型是可以計算的,但其他條件不變,僅將土體材料改為彈塑性,計算就連第一步都不能收斂了;

MP,EX,1,10.375 !soil material properties
MP,NUXY,1,0.49 !poisson's ratio
TB,BISO,1,1 !bilinear isotropic material
TBDATA,1,0.024 !yield stress in MPa
TBDATA,2,0.01 !tangent modulus in MPa

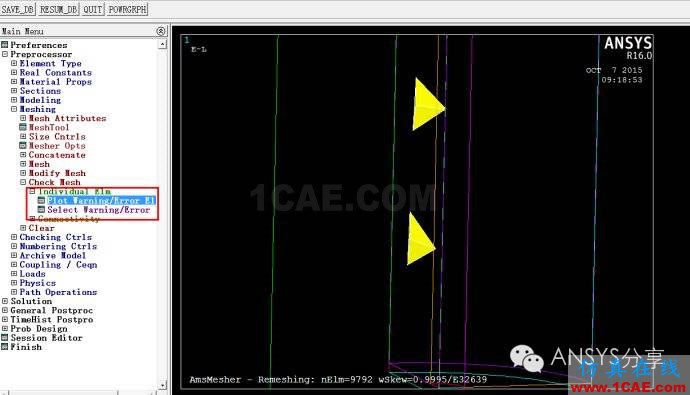

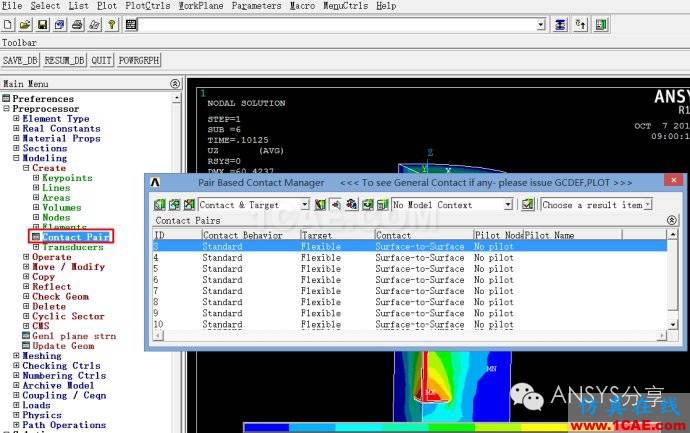

3)在SOLVE之前,一定要認真檢查模型是否正確,檢查內容包括:接觸對方向和網格劃分質量,如下:

ANSYS對螺旋樁的3D抗拔試驗數值模擬ansys workbanch圖片4

ANSYS對螺旋樁的3D抗拔試驗數值模擬ansys結果圖片5

注:在求解前,進行上述網格檢查沒有畸形單元警告,但求解完以后再檢查,發現有上圖的單元警告了。

4)模型尚需改善的地方:

第一點,本模型沒有考慮土層的初始地應力,按常規的模擬方法是可以實現的(可參考本博客相關博文),但為了節省計算機資源,有些文獻將螺旋樁內部鋼構件視為剛體,在ANSYS中可以將3D鋼構件設為剛體(如何設置可參考本博客其他博文),但3D剛體能否正確模擬初始地應力有待進一步研究。

模擬初始地應力的初步方法是:不需對視為剛體的螺旋樁內部鋼構件進行3D實體單元?jiǎng)澐?僅通過其側面的TARGET接觸節點來實現剛體的整體位移效果,整體模型分為兩個荷載步,第一為自重作用計算,在螺旋樁內部鋼構件的同一位置建立實體3D土體單元參與重力計算,在第二個外部荷載步計算時,將之前的土體單元?dú)⑺?導入初始地應力文件,即可。

第二點,螺旋樁模型由于材料非線性(彈塑性)、幾何非線性(大應變和網格自適應劃分)及狀態非線性(接觸)等特點,導致3D模型消耗大量的計算資源,分析效率極其低效。如何讓3D彈塑性模型能夠順利計算下去且不發散,還需在高性能計算站進一步開展。
