圖文講解：沉井施工技術要求

2017-04-03 by:CAE仿真在線來源:互聯網

在土層中修筑地下建筑物的方法之一。沉井在施工期間是一個上無蓋、下無底的筒狀結構,通常用鋼筋混凝土制成,在其井壁的擋土和防水的圍護作用下,從井內取土,借其自重使之下沉至設計標高。沉井多用作橋梁墩臺或重型工業建筑物的深基礎,后來逐漸發展成為利用其內部空間供生產使用或其他用途的地下建筑物。

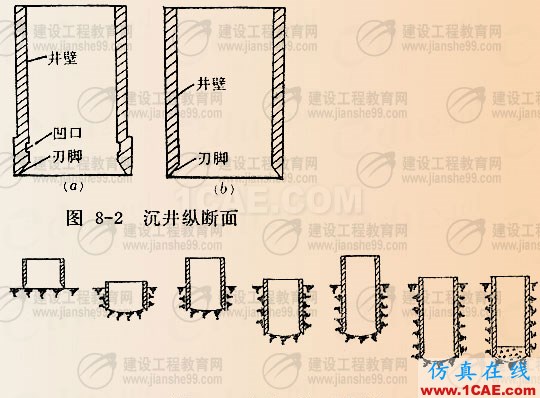

沉井組成:一般由井壁、刃腳、隔墻、凹槽、封底(包括底板)和頂蓋等部分組成。

沉井優點:占地面積小,不需要板樁圍護。挖土量小,對鄰近建筑的影響比較小,操作簡便,無須特殊的專用設備。

井壁沉井的外壁,是沉井的主要部分。它應有足夠的強度,以便承受沉井下沉過程中及使用時作用的荷載;同時還要求有足夠的重量,使沉井在自重作用下能順利下沉。

刃腳位于井壁的最下端,多做成有利于切入土中的形狀。此外,還要求有一定的強度,以免撓曲或損壞。刃腳下部的水平面稱為踏面,其寬度視土質的軟硬和井壁重量、厚度而定。

隔墻為了加強沉井的剛度,或由于使用需要設置隔墻。

凹槽位于刃腳的上方,使混凝土底板能和井壁更好地連接。

封底下沉到設計標高后,在沉井底面用素混凝土封底,作地下建筑物的基礎,再在凹槽處灌筑鋼筋混凝土底板。

頂蓋作為地下建筑物,在修筑好滿足內部使用要求的各種結構后,還要修筑頂蓋。

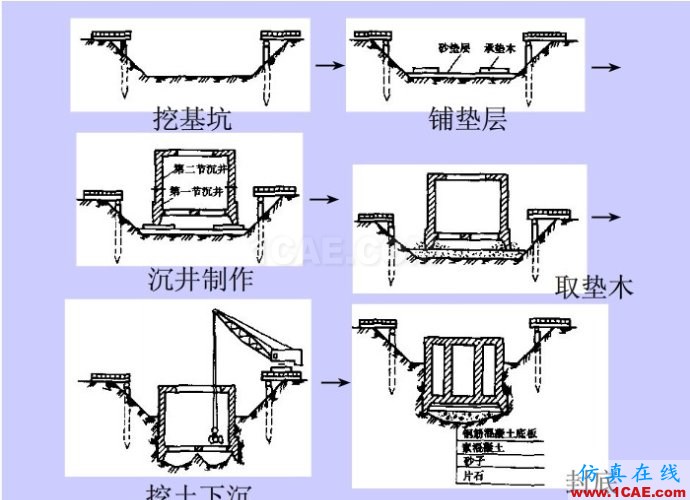

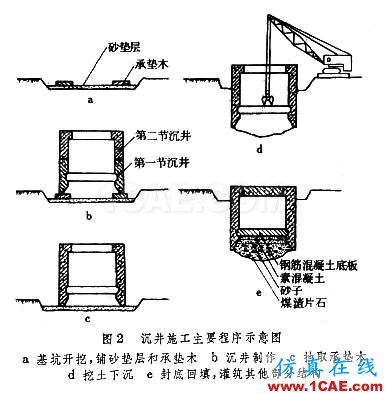

沉井法的施工施工順序 先在建筑地點平整地面或筑島,分段(或一次)制作井筒;然后從井內不斷取土,隨著土體的挖深,沉井因自重作用克服井壁和土體之間的摩擦力和刃腳下土的阻力而逐漸下沉;達到設計標高后,用混凝土封底;并按使用要求修筑內部結構;最后修筑頂蓋和出入口。

沉井法的施工施工工藝

施工方法 一般可分為制作和下沉兩個過程。根據不同情況和條件(如沉井高度、地基承載力、施工機械設備等),沉井可采取一次制作(灌筑),一次下沉;分段制作、接高,一次下沉;或制作與下沉交替進行。也有在陸上制作,浮運至水中沉放地點后下沉和接高的浮式沉井施工。
為了將沉井重量擴散到更大的面積上,避免沉井傾斜或不均勻沉降而產生裂縫,對于大型沉井,當表土地基承載力很低時,于制作第一段沉井前,應在地基表面鋪設砂墊層,并沿井壁周邊刃腳下鋪設承墊木。在沉井下沉之前,應分區、依次、對稱、同步地將承墊木抽除。
沉井的下沉方法視沉井所穿過的土層和水文地質條件而定。一般分為排水下沉和不排水下沉兩種。當土質透水性很小或涌水量不大時,可采用排水(或不灌水)下沉;在沉井穿過涌水量較大的亞砂土或砂層時,為了防止砂子涌入井中影響施工,則采用不排水(或灌水)下沉。下沉?xí)r常采用抓斗或水力機械等方法取土。

沉井法施工的特點 沉井下沉過程中無需設置坑壁支撐或板樁圍壁,與明挖法相比,簡化了施工;可就地制作,所需機械設備簡單;作為地下建筑使用,其單體造價較低;主體部分的混凝土在地面上灌筑,質量較易保證,整體剛度亦較大;防水可靠;且對鄰近建筑物的影響較明挖法少。因此在一定場合下,沉井法是一種較好的方案。
