WORKBENCH中利用APDL進行加載求解技術

2017-04-24  by:CAE仿真在線  來源:互聯網

如何在Workbench中利用APDL進行加載

一般情況下Workbench已經能夠大多數加載要求,但是對于一些比較特殊的結構或者載荷,在Workbench界面直接施加很困難,甚至是無法施加,此時可以借助插入APDL的方式來完成,APDL畢竟是種語言,語言比GUI更靈活,可根據需要編寫不同的命令代碼完成相應工作。

此次以一個小例子演示如何在Workbench界面中插入APDL的方式完成加載。

添加一個結構分析模塊,進入幾何模型部分建立模型,建立的時候設置單位制為mm制,最終得到以下幾何模型。

圖1

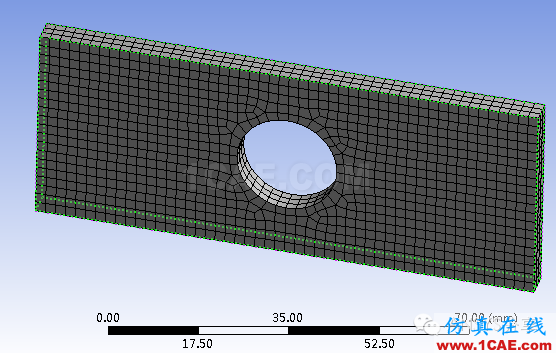

之后進入model部分,同樣,設置單位制為mm制,劃分好網格如圖2所示。

圖2

我們想在右端面施加一個10MPa的拉力,左端面施加全約束。

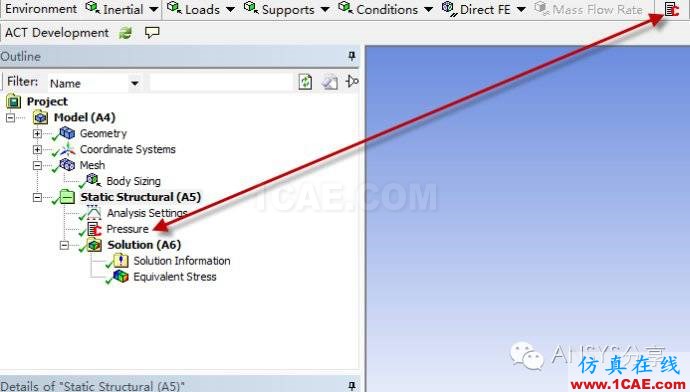

插入APDL的時候只能在Static Structural 和 Solution下插入,通過工具欄的Insert Command 插入一個APDL窗口,如圖3所示。

圖3

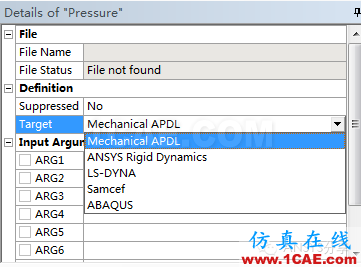

插入后,修改名稱為pressure,并且進入APDL編輯窗口,如圖4所示。

圖4

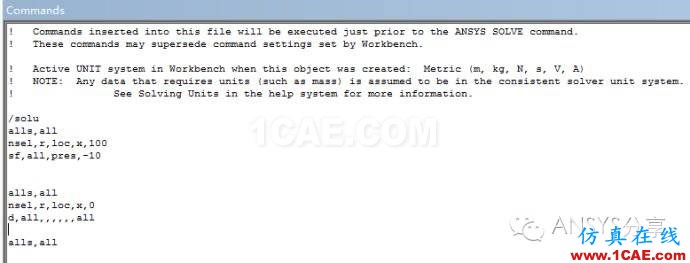

在里面編寫了一段APDL命令,分別加載和加約束,里面用到的數值的單位均為設置好的mm制。

/solu

alls,all

nsel,r,loc,x,100

sf,all,pres,-10

alls,all

nsel,r,loc,x,0

d,all,,,,,,all

alls,all

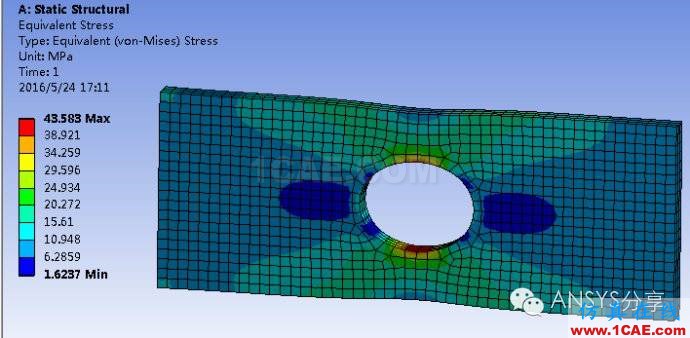

之后,在solution里面直接solve即可。得到如圖5所示的結果。

圖5

再提一點,在Commands窗口有提示在該位置插入的APDL是在求解前開始執行的。

另外再補充一個知識:Workbench界面的所有操作完成后,都會輸出一個dat文件,該文件是記錄所有操作的APDL命令流,插入的APDL也隨著輸出在這個命令流文件中,最終調用APDL求解器計算。

另外,插入的APDL可以選擇哪個環境下運行,默認的是Mechnical APDL。
