搜索Ansys Workbench error:Switching to a different shape is not allowed while elements of type 1 exist
2017-06-28 by:CAE仿真在線 來源:互聯網
*** ERROR *** CP = 1.420 TIME= 04:37:51Element type 1 is not the same shape as SOLID185. Switching to a
different shape is not allowed while elements of type 1 exist.
NUMBER OF WARNING MESSAGES ENCOUNTERED= 2
NUMBER OF ERROR MESSAGES ENCOUNTERED= 1
***** PROBLEM TERMINATED BY INDICATED ERROR(S) OR BY END OF INPUT DATA *****
或者:
Element type 1 is not the same shape as SOLID65. Switching to a
different shape is not allowed while elements of type 1 exist.
上述錯誤說的準確信息是:你的指定的新單元,與舊的單元類型的形狀不同,不能對已經存在的單元,轉換成形狀不同的其他單元。
在workbench里面改變單元的類型,往往會出現這種錯誤,原因多種多樣
1、所指定的對象不適合轉換成你指定的單元類型,如體和面、線物體,均不能相互轉換,故他們的單元類型也不可相互套用
2、你所劃分的網格,不適合該單元類型,某些單元類型一定是8節點或4節點單元,如果對不上ansys也無法進行計算

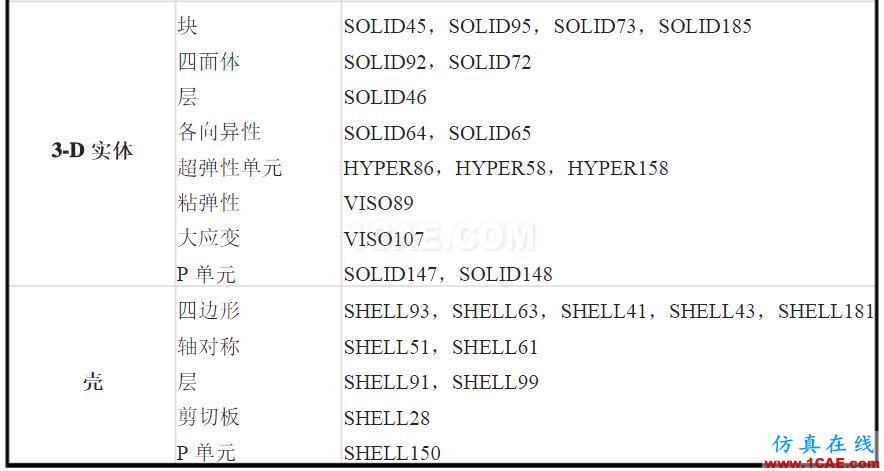

有限元常用單元類型:
桿 普通 雙線性 LINK1,LINK8 LINK10
梁 普通 截面漸變 塑性 考慮剪切變形 BEAM3,BEAM4 BEAM54,BEAM44 BEAM23,BEAM24 BEAM188,BEAM189 管 普通 浸入 塑性 PIPE16,PIPE17,PIPE18 PIPE59 PIPE20,PIPE60 2-D實體 四邊形 三角形 超彈性單元 粘彈性 大應變 諧單元 P單元 PLANE42,PLANE82,PLANE182 PLANE2 HYPER84,HYPER56,HYPER74 VISCO88 VISO106,VISO108 PLANE83,PPNAE25 PLANE145,PLANE146 3-D實體 塊 四面體 層 各向異性 超彈性單元 粘彈性 大應變 P單元 SOLID45,SOLID95,SOLID73,SOLID185 SOLID92,SOLID72 SOLID46 SOLID64,SOLID65 HYPER86,HYPER58,HYPER158 VISO89 VISO107 SOLID147,SOLID148 殼 四邊形 軸對稱 層 剪切板 P單元 SHELL93,SHELL63,SHELL41,SHELL43,SHELL181 SHELL51,SHELL61 SHELL91,SHELL99 SHELL28 SHELL150
