前面兩篇介紹了Solidworks和ANSYS經典界面中的布爾運算,本期當然是介紹Workbench布爾運算了,WB自帶的強大建模工具怎能遺漏呢。下面娓娓道來,想學好Workbench建模技術的童鞋看仔細了哈。
WorkbenchDesignModeler中實體間的布爾運算包括如下幾種:Unite(相加),Subtract(相減), Intersect(相交), Imprint Faces(印記面)。關于印記面的專題介紹請參考什么是印記面?。還包括其它形式的布爾運算如:Add Material,Cut Material, Slice.
布爾運算的菜單入口如下圖1。
圖1 布爾運算菜單入口
下面以一個小模型來演示布爾運算使用方法,方便大家理解。下圖是一個花鍵軸和圓盤組合在一起(有重合)。

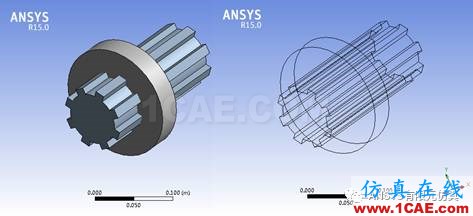

圖2 演示幾何模型
Unite操作起來很簡單,只需要選中這里的軸和圓盤2 Bodies,Generate 一下就可以了,然后之前選中的2個實體就變成了一個新的實體了。如下圖3所示。

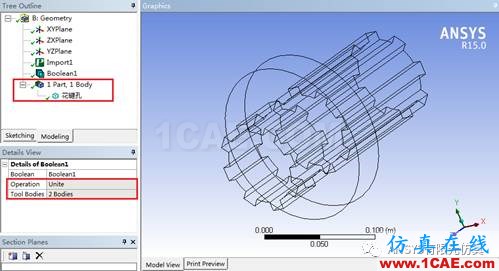

圖3選擇兩個實體進行Unite元算
Unite和add material 有些類似,但是Add Material操作只能在導入模型、生成新體時使用,而Unite操作可以在現有的模型中使用。
2. Subtract
WB DM中的Subtract功能也是與經典界面中的同出一轍,但稍遜于后者。新手需要特別注意Target Bodies 與Tool Bodies的區別!這兩項是必選項,很有必要弄清楚概念。Target Bodies是你需要減的母體,而Tools Bodies是你做減法所用的工具。即Target Bodies -Tool Bodies=期望得到的實體。本例演示如下圖4。

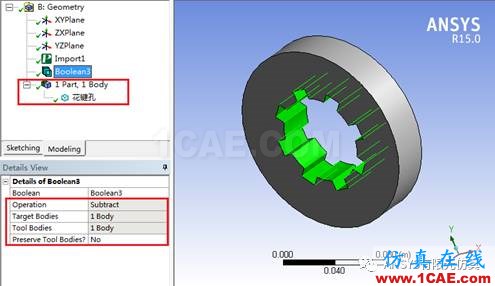

圖4減運算不保留工具體

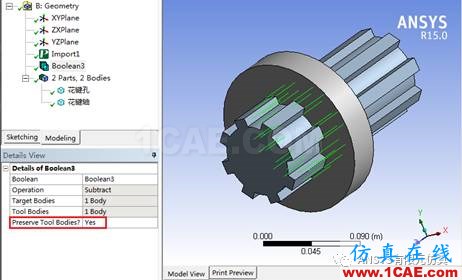

注意如果需要保留Tool Bodies,那Details of Boolean下面的Preserve tool bodies?項就選YES, 生成后就會多出一個花鍵實體。
圖5減運算保留工具體
3.Intersect
相交運算的關鍵選項在preserve tool bodies,其下有三種選項:
(a) NO;不保留tool bodies,只保留相交部分;
(b) Yes;保留tool bodies,并生成相交部分;
(c) Yes,Slice。保留tool bodies,并有并保留相交部分,不過原先的tool bodies已經被相交部分給切分開了。
還不太明白?下面請看下圖6、7、8。

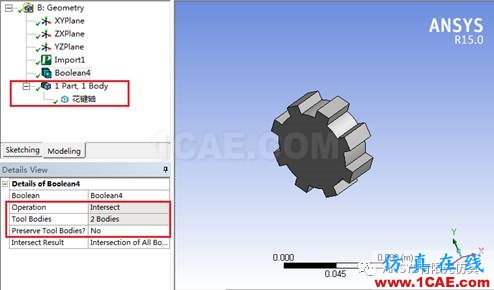

圖6相交運算不保留工具體

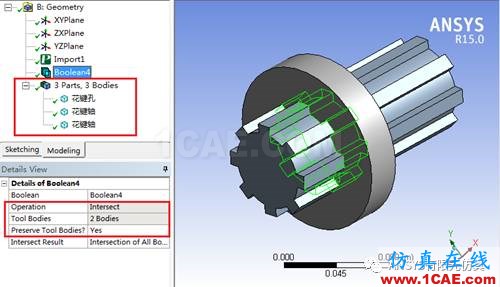

圖7相交運算保留工具體

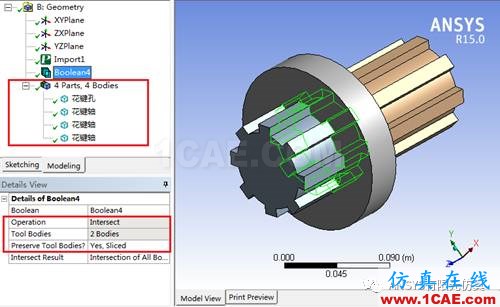

圖8相交運算保留工具體并切分
請留意這三種交運算操作的區別,實體變化數目以及對應的實體形狀變化。

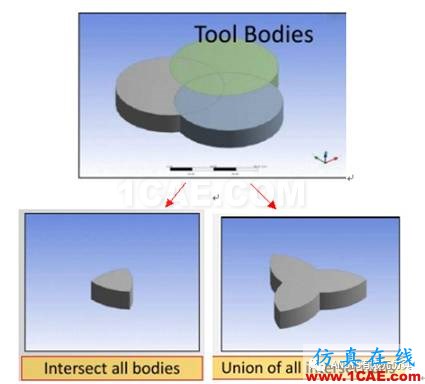

Intersect Result 中有兩個選項Intersection ofAll Bodies 和Union of All intersections,如下圖9示。Union of All Intersections是對所有交集組合在一起的。而Intersection ofAll Bodies就是對所有實體取交集。該選項涉及到多個相交運算,本例不便演示。貼張圖片來演示下,相信你對Intersection ofAll Bodies 和Union of All Intersections的區別很容易就明白了,如圖10。

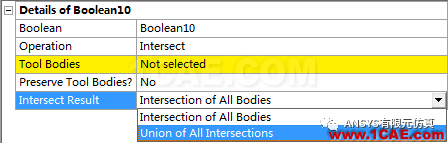

圖9 相交結果設置
圖10 兩種相交結果區別
4.Imprint Faces
表面印記操作能分割體上的面(但不改變實體形狀),可方便地應用在局部加載情況下。印記面設置如下圖11。Target Bodies為你要在其表面加印記面的實體。Tool Bodies為工具實體(默認設置為不在工具實體上加印記面)。

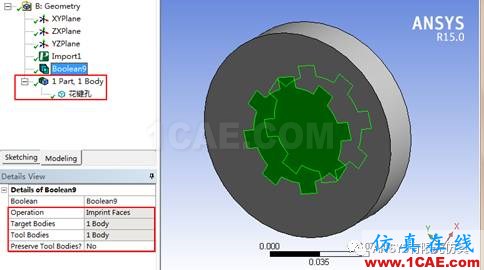

圖11印記面設置

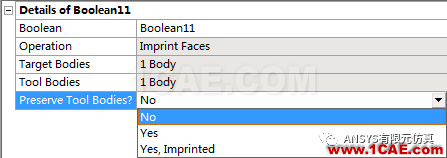

對于工具實體的操作Preserve ToolBodies?這里也有三個選項:
1 No 不保留工具實體。
2 Yes 保留工具實體,但不加印記面。
3 Yes, Imprinted 保留工具實體,加印記面。
下面用本例模型來演示下這三個選項的區別。擦亮眼鏡看仔細了哈。
圖12 不保留工具體

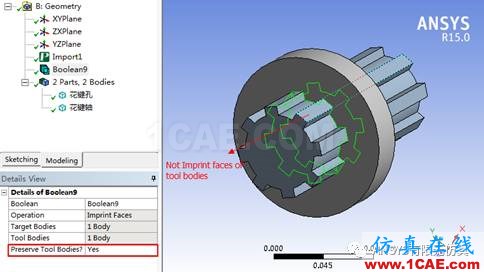

圖13保留工具實體,但在tool bodies上不加印記面

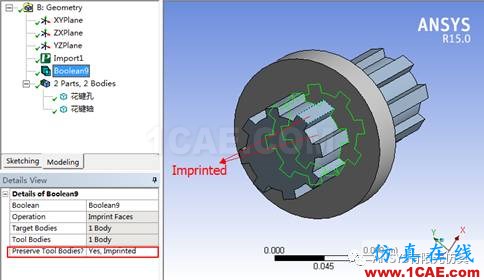

圖14保留工具實體,在tool bodies上加印記面
5. Add Material
為了示范Add Material功能,需要先導入多個實體。(實體導入后參考原始坐標系堆疊在一起,可以通過Create->bodytransformation-> Move來調整實體間的相對位置)

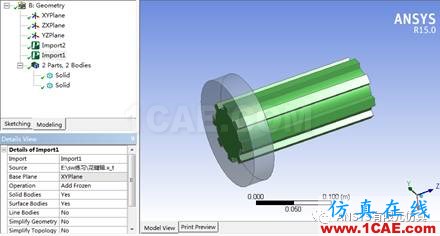

圖15 導入多個外部實體

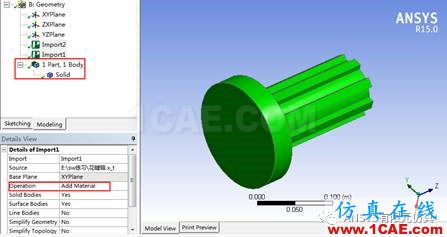

圖16導入后結果

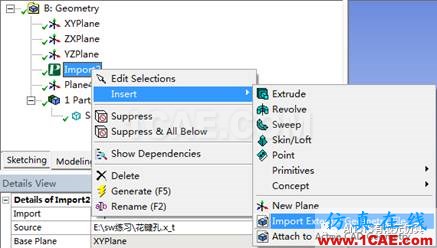

圖17導入后設置添加材料操作
由上圖可知在外部導入實體時可以通過在Import下面更改Operation方式為Add Material就可以達到布爾加運算的目的。但筆者發現個bug:導入后的多個實體一般都需要調整位置,調整位置后再用布爾運算就會發現實體相對位置又恢復原狀了。故建議此方法盡量少用,知道就好了。
在WB DM中可以進行多體建模時,而不需要像Solidworks那樣先畫零件圖然后再裝配在一起。關鍵原因就是在WB DM體中你可以先畫好實體1,然后凍結起來,然后在畫實體2,然后依次類推… 懂了吧DM中就是這樣進行裝配體建模的。在生成實體時如果選擇Add Frozen,就會是多體建模效果,如下圖18。如果選擇Add Material就是布爾加運算了,如下圖19。

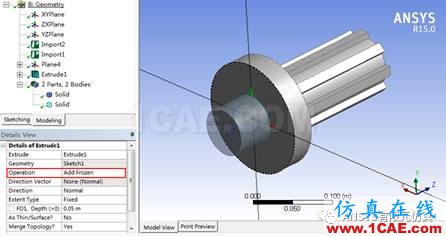

圖18 添加凍結=多體建模

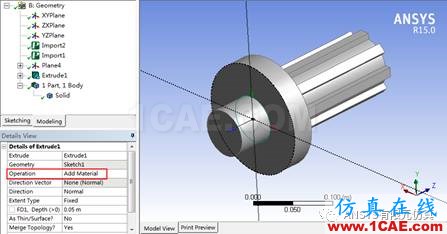

圖19 添加材料=布爾加運算
6.Cut Material

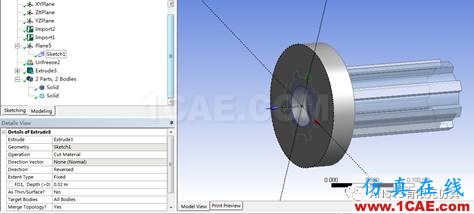

Cut Material與布爾減運算的效果是一樣的。如下圖,先將圓盤結凍(激活到可修改狀態),在圓盤外表面畫一個小圓形然后向內拉伸0.02M,操作選項選擇Cut Material。效果如下圖20。
圖20 CutMaterial
7. Slice

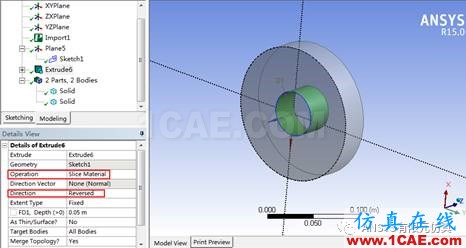

Slice功能其實也與布爾減運算相差無幾。常用的Slice功能用在平面分割實體、拉伸分割等情況。平面分割實體舉例如圖21。拉伸分割實體舉例如圖22。

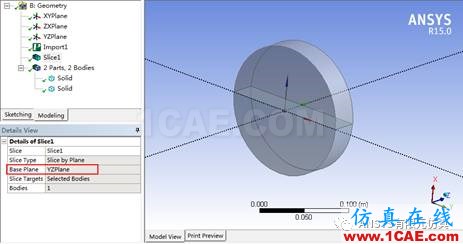

圖21 YZ平面分割實體舉例
圖22拉伸分割實體舉例
小結
布爾操作博大精深,上面所列的幾點只是最基本介紹,要想熟練掌握還是要勤于動手實踐操練,多動腦筋思考并總結規律。以上為筆者根據以往經驗所寫,如有錯誤之處,還請大家指出。
