搜索基于GTN模型的金屬材料拉伸頸縮現象模擬
2017-09-02 by:CAE仿真在線 來源:互聯網
GTN模型的適用范圍:延性金屬
微觀尺度的孔洞形核 生長和聚合模型
孔洞的演化方程
微觀塑性應變的演化方程

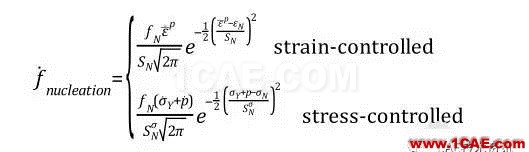

孔洞的形核有兩種:應力和應變
GTN模型的屈服準則
單元建模:
采用軸對稱

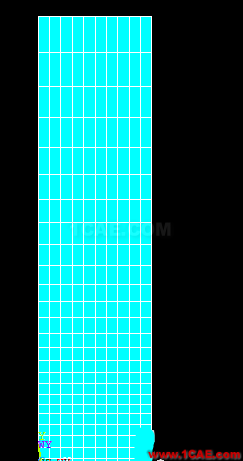

金屬干的軸對稱模型

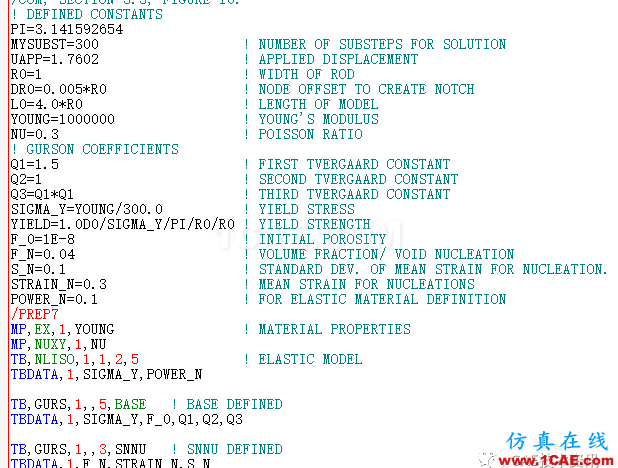

GTN模型的材料定義
分析類型:靜力分析,(動態分析還沒有做,后續做出來再show一下)
邊界條件:下端固定,上端施加位移
計算結果

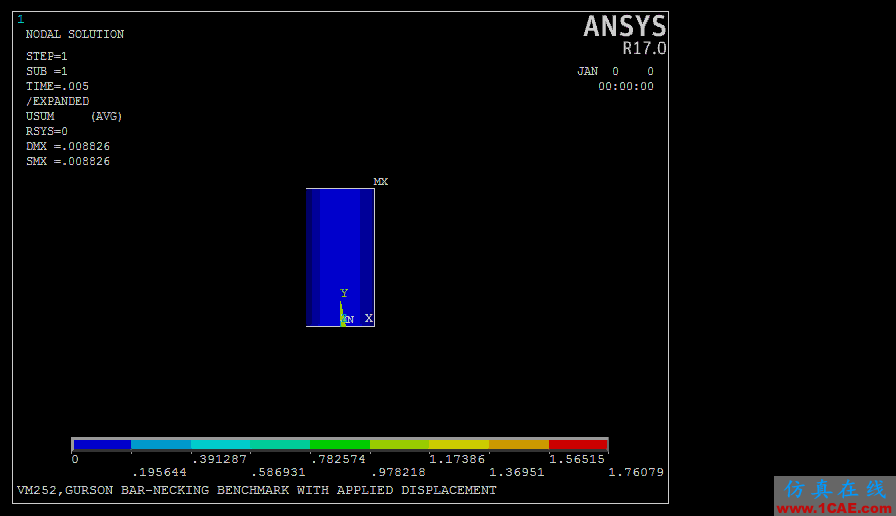

基于GTN損傷模型的延性金屬拉伸頸縮現象模擬

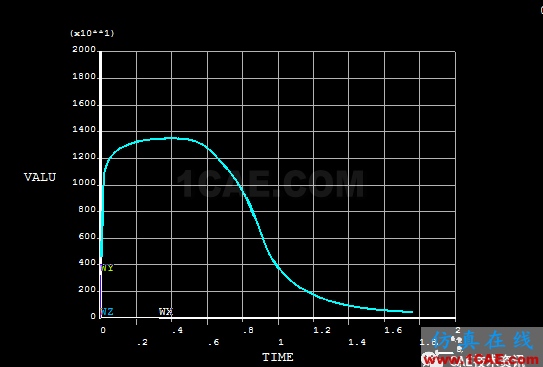

載荷位移曲線
后續可進一步的研究:
1、基于GTN的動態損傷、斷裂分析和裂紋擴展研究
2、動力學的GTN模型分析
作者說明:
ANSYS采用GTN的本構,利用宏觀的有限元方法實現模擬微觀尺度的延性金屬的損傷過程,但無法顯示孔洞的形核 生長 聚合甚至裂紋形成等微尺度信息,但可以從宏觀角度以較少的計算費用實現結構的損傷分析,相比于分子動力學,這個方面的優勢非常明顯。
另外分享一個基于分子動力學(MD)的金屬拉伸的孔洞形核、生長和聚合的數值仿真案例
