搜索SiWave如何創建、編輯過孔？
2017-06-21 by:CAE仿真在線 來源:互聯網

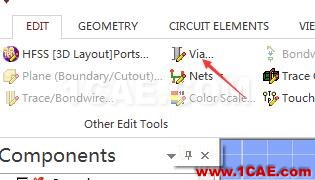

SiWave最新版(這里指R17.2)創建、編輯過孔已經有所改變,有創建就在geometry-drop via這里。
創建非常簡單,就點一下而已,關鍵是后面的編輯工作。
圖1:siwave培訓資料圖
圖2:siwave培訓資料圖
圖3:siwave培訓資料圖

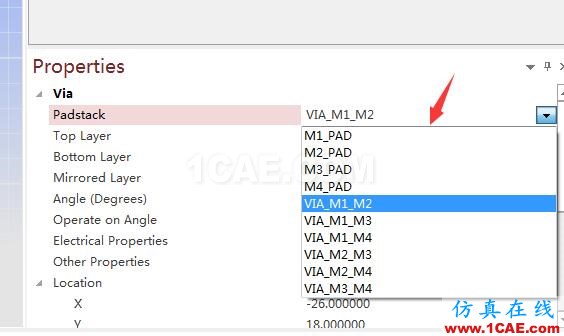

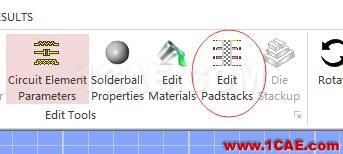

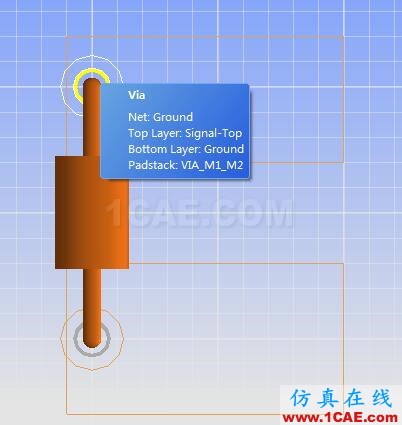

如上圖所示,過孔的名稱一般是系統默認,如VIA_M1_M5等表示貫串從1-5層的過孔。這個名稱在屬性窗口是不能改變的,一般情況下無需改變,但是非要改變也有辦法,就是到圖2所示的Padstacks窗口去修改。
圖4:siwave培訓資料圖
圖5:siwave培訓資料圖

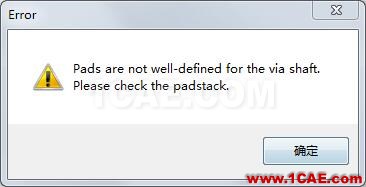

當你修改過孔層次時,可能出現這種錯誤:Pads are not well-defined for the via shaft,please check the padsStack
圖6:siwave培訓資料圖
有時候并不是什么問題,你只要渠道Properties窗口那里修改via的名稱即可,如圖6所示。
