你不了解的軍用元器件的選用PCB

2017-08-01 by:CAE仿真在線來源:互聯網

隨著武器裝備的不斷發展,電子元器件,尤其是通信類的電子器件應用的數量、品種眾多,越來越廣泛,電子元器件的選擇和使用就日益顯得重要。器件選擇不當會造成所購買的元器件不符合要求,從而影響到系統的可靠性,因此假如通過軍用元器件設計標準、軍用元器件選用標準規范操作,對元器件的選用進行控制,為軍用產品提供了重要保障。

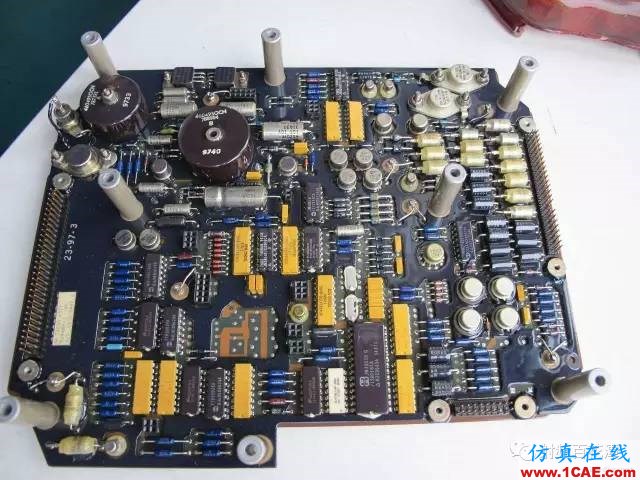

愛國者-3型導彈彈頭內部

1. 軍用元器件選用中存在的問題:

1)國產元器件產品目錄信息掌握的不全面,大部分國產元器件相關資料未形成互聯網電子文檔,不便于在查找、對比;

2)國產元器件的標準無法查找準確,元器件的資料錯誤較多,某種元器件型號執行的標準不能快速、便捷查詢,咨詢廠家,也很難得到正確信息;

3)合格供方的界定難度較大,所選軍用元器件無法準確、快速的確定是否為合格供方,對生產商的執照、資質等信息獲取被動;

4)國內外電子元器件主流標準認識模糊,尤其對于國外某生產商的主流產品了解不全面,導致選用的部分元器件為非主流產品,不能保證產品跟蹤、供貨周期等問題;

5) 部分集成電路國產元器件未形成系列產品,很多情況是依據技術協議生產個性化產品,不能滿足元器件功能的擴展、繼承性,同時也不能實現產品的公用、共享、標準化;

6)部分國產元器件存在生產周期長、價格過高以及開發工具和開發環境的通用性差等問題,制約了器件使用的普遍性,導致元器件的售后服務相對較差,遇到問題解決能力弱,不能滿足現在的設計周期和設計成本;

7)目前國內SMD中BGA、QFN等封裝國產化器件很少,少有存在類似封裝的材料和環保性都不能與國際接軌,元器件制作工藝對焊接、返修工藝和振動、環境適應性不能滿足要求;

8)通信設備越來越提倡小型化的設計,很多國產元器件性能指標滿足要求,但是外形尺寸太大,形成了小型化與國產化矛盾的現狀;

9)實際選用的元器件過程中,由于可供選擇的國產集成芯片較少,導致設備的元器件種類的國產化率很難達到要求,特別是二院的航天產品中問題突出;

10)選用部分進口元器件時,對其采用的規范、標準、進貨渠道等信息掌握不全面,國外禁運元器件時有發生、市場變化較大,特別是軍品斷檔已對許多產品的生產、維修產生了影響。

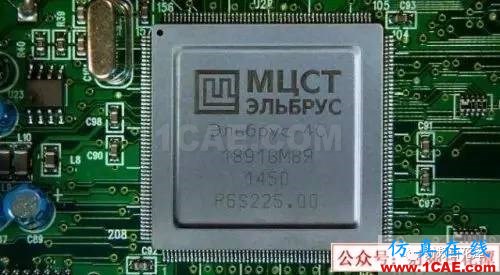

俄羅斯產處理器

2. 軍用元器件選用的建議

1)調研收集國產元器件性能、特點以及技術參數,形成系列產品目錄、電子文檔,便于查找和性能對比;

2)國內外元器件的執行的規范、標準有據可查,實現動態查詢;

3)軍用元器件形成系列化標準,同時標準分別針對航天彈上、航天地面、空軍、海軍、陸軍、裝甲兵等分軍種改進和完善。例如形成元器件選用標準、元器件保管標準、元器件檢驗標準、元器件運輸標準、元器件包裝標準、SMT元器件貼裝托盤標準、SMT溫度曲線設置標準、元器件可靠性分析標準、元器件失效分析標準等系列;

4)建議整理《國產軍用元器件合格供方目錄大全》,其中包括生產上的執照、資質等信息;

5)形成國內外電子元器件主流標準和各生產商主流產品對照表,便于及時掌握生產商、產品情況;

6)依據技術協議研制的元器件信息綜合整理、形成標準并及時發布,在設計初期就應該將元器件的擴展、繼承性設計思路放在首位,為不同應用廠家提供資源共享的平臺,對已經經過驗證的產品可供查詢;

7) 建議軍用元器件標準依照國際主流標準、通用標準編寫,對元器件的主要參數進行明確規定,如性能特性、封裝形式、外形尺寸、開發環境等,使國產元器件在設計階段就與國際接軌,特別應加快增加國產元器件的貼裝種類、塑封材料等系列化產品,滿足設計初期型號的選定和替代國際主流器件和斷檔器件的要求,從而滿足進口/國產元器件種類與數量的比例,提高國產化的比率;

8)及時動態發布國產元器件優選目錄、準用目錄、停產目錄和國外權威機構的QPL/PPL中的元器件、國外元器件最新“禁運”、“斷檔”軍品情況;

9)依據產品研制生產階段中元器件使用品種的變化情況、元器件生產廠家的產品及其質量狀況變化情況、元器件使用過程中的信息反饋形成統一模板進行統計、動態管理,形成信息化查詢系統。統一由國家軍方建立一個權威機構,負責時時發布和宣貫元器件相關信息,時時指導各軍工廠家。
