AutoCad 命令的使用

2013-05-04 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

實例說明:

1. “trim”命令用來修剪圖形實體。該命令的用法很多,不僅可以修剪相交或不相交的二維對象,還可以修剪三維對象。其調用方式為:

工具欄:“ Modify (修改)”

菜單:【Modify(修改)】→【Trim(修剪)】

命令行:trim(或別名tr)

調用該命令后,系統首先顯示“trim”命令的當前設置,并提示用戶選擇修剪邊界:

Current settings: Projection=UCS, Edge=None

Select cutting edges ...

Select objects:

用戶確定修剪邊界后,系統進一步提示如下:

Select object to trim or shift-select to extend or [Project/Edge/Undo]:

此時,用戶可選擇如下操作:

(1) 直接用鼠標選擇被修剪的對象;

(2) 按Shift鍵的同時來選擇對象,這種情況下可作為“Extend(延伸)”命令使用。用戶所確定的修剪邊界即作為延伸的邊界;

(3) “Project(投影)”選項:指定修剪對象時是否使用的投影模式。

(4) “Edge(邊)”選項:指定修剪對象時是否使用延伸模式,系統提示如下:

Enter an implied edge extension mode [Extend/No extend] <No extend>:

其中“Extend”選項可以在修剪邊界與被修剪對象不相交的情況下,假定修剪邊界延伸至被修剪對象并進行修剪。而同樣的情況下,使用“No Extend”模式則無法進行修剪。兩種模式的比較如圖5-20所示。

(5) “Undo(放棄)”選項:放棄由“trim”命令所作的最近一次修改。

說明使用“trim”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。

AutoCad 命令的使用autocad技術圖片1
2. “extend”命令用來延伸圖形實體。該命令的用法與“trim”命令幾乎完全相同。其調用方式為:

工具欄:“ Modify (修改)” →

菜單:【Modify(修改)】→【Extend(延伸)】

命令行:extend(或別名ex)

調用該命令后,系統首先顯示“extend”命令的當前設置,并提示用戶選擇延伸邊界:

Current settings: Projection=UCS, Edge=None

Select boundary edges ...

Select objects:

用戶確定延伸邊界后,系統進一步提示如下:

Select object to extend or shift-select to trim or [Project/Edge/Undo]:

此時,用戶可選擇如下操作:

(1) 直接用鼠標選擇被延伸的對象。

(2) 按Shift鍵的同時來選擇對象,這種情況下可作為“trim(修剪)”命令使用。用戶所確定的延伸邊界即作為修剪的邊界。

其他選項同“trim”命令。

說明同“trim”命令一樣,使用“extend”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。

從上述介紹可以看出,“trim”命令和“extend”命令可以相互替代,這是AutoCAD 2000i和2002版的新增功能。

3. “offset”命令可利用兩種方式對選中對象進行偏移操作,從而創建新的對象:一種是按指定的距離進行偏移;另一種則是通過指定點來進行偏移。該命令常用于創建同心圓、平行線和平行曲線等。其調用方式為:

工具欄:“ Modify (修改)” →

單:【Modify(修改)】→【Offset(偏移)】

命令行:offset(或別名o)

調用該命令后,系統首先要求用戶指定偏移的距離或選擇“Through(通過)”選項指定“通過點”方式:

Specify offset distance or [Through] <Through>:

然后系統提示用戶選擇需要進行偏移操作的對象或選擇“exit”項結束命令:

Select object to offset or <exit>:

選擇對象后,如果是按距離偏移,系統提示用戶指定偏移的方向(在進行偏移的一側任選一點即可):

Specify point on side to offset:

而如果是按“通過點”方式進行偏移,則系統將提示用戶指定“通過點”:

Specify through point:

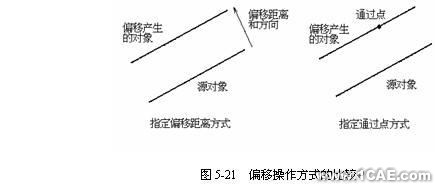

偏移操作的兩種方式如圖5-21所示。

AutoCad 命令的使用autocad技術圖片2
說明使用“offset”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。

“offset”命令不能用在三維面或三維對象上。

專家指點 系統變量OFFSETDIST存儲當前偏移值。

4. “array”命令可利用兩種方式對選中對象進行陣列操作,從而創建新的對象:一種是矩形陣列(Rectangular Array);另一種是環形陣列(Polar Array)。本節中講述環線陣列操作。該命令調用方式為:

工具欄:“ Modify (修改)” →

菜單:【Modify(修改)】→【Array…(陣列)】

命令行:array(或別名ar)

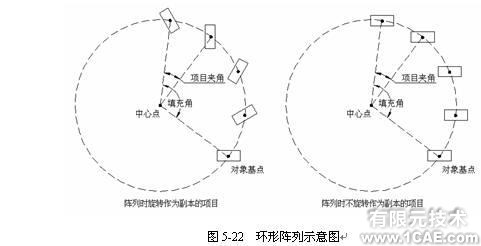

調用該命令后,系統彈出“Array(陣列)”對話框,用戶可參見5-16圖。該對話框中各項說明如下(圖5-22)。

(1) “Center point(中心點)”:指定環形陣列的中心點。

(2) “Total number of items(項目總數)”:指定陣列操作后源對象及其副本對象的總數。

(3) “Angle to fill(填充角)”:指定分布了全部項目的圓弧的夾角。該夾角以陣列中心點與源對象基點之間的連線所成的角度。

(4) “Angle between items(項目夾角)”:指定兩個相鄰項目之間的夾角。即陣列中心點與任意兩個相鄰項目基點的連線所成的角度。

(5) “Method(方法)”:指定上述三項中任意兩項即可確定陣列操作,因此這三項兩兩組合可形成三種陣列方法,用戶可根據實際情況任選一種。

(6) “Rotate items as copied(旋轉作為副本的項目)”:如果選擇該項,則陣列操作所生成的副本進行旋轉時,圖形上的任一點均同時進行旋轉。如果不選擇該項,則陣列操作所生成的副本保持與源對象相同的方向不變,而只改變相對位置。

(7) “Object base point(對象基點)”:在陣列操作中使用對象缺省狀態下的基點或由用戶指定對象的基點。

AutoCad 命令的使用autocad技術圖片3
用戶完成設置后,可單擊按鈕來預覽陣列操作的效果,這時系統彈出如圖 5-23 所示對話框。

用戶查看陣列操作效果后,可單擊按鈕確定設置并完成陣列命令;或單擊按鈕返回“ Array (陣列)”對話框修改設置;或單擊按鈕取消陣列命令。

AutoCad 命令的使用autocad技術圖片4
說明 “Array(陣列)”對話框以及預覽功能是AutoCAD 2000i和AutoCAD 2002版的新增功能。“array”命令具有命令行形式“-array”,相當于AutoCAD 2000版以前的用法。
