追蹤的目的是要基于己存在的一點,用對象捕捉來拾取另一個點。對象捕捉追蹤會暫時拉出一條追蹤虛線,能夠與其它的追蹤線或己有對象產生交點,我們可以方便地拾取到這些點。
賀蜀山廖先菊來源:中望
關鍵字:捕捉追蹤中望CAD

在工程設計圖繪制中,經常需要在相對于己有對象的某個位置上拾取一個點,例如可能從己有對象的一定距離或方向上拾取一個點,如果采用常規方式,往往要用輔助線才能解決這些點的拾取。然而,在中望CAD2006里,對象捕捉追蹤卻使得用戶的繪圖方式發生很大的改變,它提供的基于己知點的追蹤線的可視化拾取,使得使用者可以方便地拾取到這些點,大大提高繪圖的效率。因此用戶可以專注于屏幕上當前的提示實時地看到當前的繪圖情況。

追蹤的目的是要基于己存在的一點,用對象捕捉來拾取另一個點。這些己存在的點可叫做臨時追蹤點,最多可允許有7個臨時追蹤點。對象捕捉追蹤會暫時拉出一條追蹤虛線,能夠與其它的追蹤線或己有對象產生交點,我們可以方便地拾取到這些點。要注意的是,要使用對象捕捉追蹤,至少要有一個對象捕捉是激活的。

首先我們要設置對象捕捉,在屏幕下方狀態欄的"對象捕捉"鍵上點擊右鍵,在彈出的菜單里選擇"設置"(或者直接在命令行里輸入OSNAP,再回車),彈出"草圖設置"對話框,設置如下:

CAD中的對象捕捉追蹤autocad資料圖片1

當然,在不同的情況下,對象捕捉設置也往往不相同。

(在具體操作時,可以采用臨時追蹤點,點擊對象捕捉工具欄上的圖標" (臨時追蹤點)";在輸入點的提示下,也可輸入tt,回車后指定一個臨時追蹤點,其上將出現一個小的圖標,移動光標時,將相對于這個臨時點顯示自動追蹤對齊路徑,用戶在路徑上以相對于臨時追蹤點的相對坐標取點,這是在知道某一點與目標點的關系時捕捉目標點的辦法。

當然,一般都可以通過按功能鍵F11,啟動對象追蹤模式來達到更快捷的目的。

下面是一個例子,說明臨時追蹤點和對象追蹤模式的實際使用方法。

【例題1】如圖2 中有一個矩形和一點P1,要求從P1新繪制一直線到達矩形中心點。
鍵入Line命令或者單擊圖標 ,點取起點P1后,取得對象捕捉模式有兩種情況:

1. 鍵入tt回車,要求指定臨時追蹤點。

1)此時我們以中點捕捉點取下邊的中點,點擊左鍵,確定以下邊的中點為臨時追蹤點,鼠標稍微向上移動,出現垂直追蹤對齊線,如圖2所示,這時就能以臨時追蹤點為基點取得相對坐標獲得目標點,但是我們要獲得的點與于右邊的中點有關,因此再用一次臨時追蹤點。

2)再次鍵入tt回車,指定臨時追蹤點為矩形右邊中心點,出現水平對齊線,沿線左移光標到第一個臨時追蹤點的上方。如圖3所示。

3)在出現第二道垂直對齊線時,同時看到兩道對齊線相交,此時取點,該點即為矩形中心點。

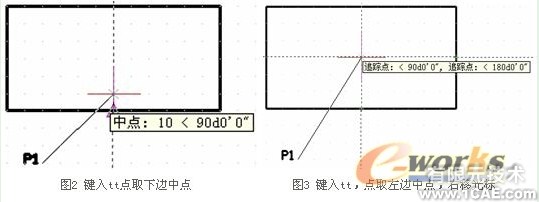

圖2 鍵入tt點取下邊中點圖3 鍵入tt,點取左邊中點,右移光標

CAD中的對象捕捉追蹤autocad資料圖片2

以上是采用臨時追蹤點的應用情況。

2. 采用對象追蹤模式,按下鍵盤功能鍵,或在屏幕下方狀態欄的"對象追蹤"按鈕點擊打開,"對象追蹤"按鈕下沉。

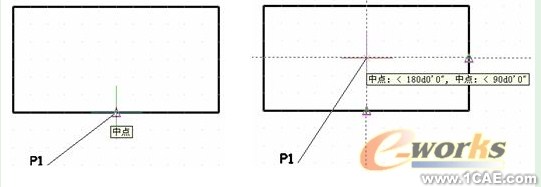

1)此時我們以中點捕捉在下邊的中點處停留數秒,如圖4,不必點取,以取得第一個追蹤點,顯示為一個小三角形標志(中點),并引出垂直對齊線。

CAD中的對象捕捉追蹤autocad資料圖片3

2)把光標移動到矩形右邊中點處停留一下,不必點取,以此取得第二個追蹤點,顯示為一個小三角形標志(中點),并引出水平對齊線,沿線左移光標到第一追蹤點的上方。

3)此時可見同時出現兩道對齊線,此時取點,如圖5 ,該點即為矩形中心點。圖3中提示是追蹤點,而圖5中提示是中點,可以看出臨時追蹤點和對象追蹤模式的提示有區別。

從上面的操作中,運用臨時追蹤點的方法好理解些,但采用對象追蹤模式更方便快捷,注意用臨時追蹤點要點擊,而采用對象追蹤不用點擊,只是將光標晃動到需要位置稍微移動即可。

【例題2】如要設計一個簡單的零件:在一塊矩形零件的正中心挖一個半徑為20的圓孔。

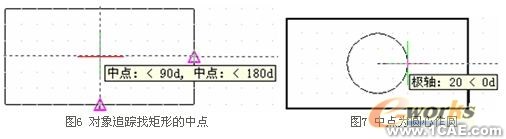

分析解決:關鍵是繪制圓時如何快速地拾取圓心到矩形的幾何中心,與上面相似,采用兩邊上的中點對象追蹤即可,如圖6、圖7所示。

CAD中的對象捕捉追蹤autocad資料圖片4

【例題3】如圖8所示,作一直線,起點在兩矩形的下邊延伸線交點。

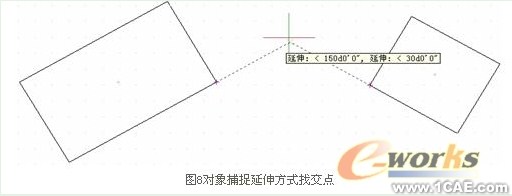

分析解決:對象捕捉設置中鉤選延伸方式,鍵入Line命令或者單擊圖標 ,鼠標移動到左邊矩形的右下角,再慢慢往右上方移動,出現一條延伸線,再將鼠標移動到右邊矩形的左下角,同理,慢慢往左上方移動也出現一條延伸線,當到達某一位置時,兩條延伸線相交,這也正是我們要找的點,點擊鼠標左鍵確定。

CAD中的對象捕捉追蹤autocad資料圖片5

【例題4】如圖9所示,已知有一條直線L1,要畫一條過已知點并與L1平行的直線L2.

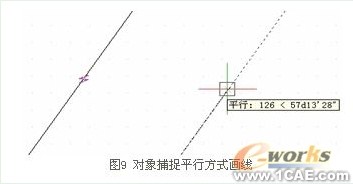

分析解決:對象捕捉設置中鉤選平行方式,鍵入Line命令或者單擊圖標 ,點擊已知點作為直線L2的起點,鼠標移動到直線L1上晃動一下,在直線L1上出現一個小的平行圖標,鼠標右移,從已知點出現一條對象捕捉虛線(平行對齊線),如圖9所示,沿此對齊線就可作出要求平行的直線L2。

CAD中的對象捕捉追蹤autocad案例圖片6

使用對象捕捉追蹤沿著對齊路徑進行追蹤,對齊路徑是基于對象捕捉點的。已獲取的點將顯示一個小加號 (+),一次最多可以獲取七個追蹤點。獲取了點之后,當在繪圖路徑上移動光標時,相對于獲取點的水平、垂直或極軸對齊路徑將顯示出來。例如,可以基于對象端點、中點或者對象的交點,沿著某個路徑選擇一點。

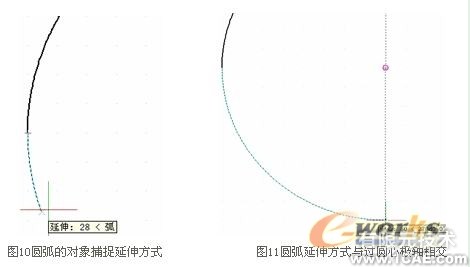

對象捕捉追蹤應用是廣泛的,只是一些人沒有利用起來,對象捕捉與對象捕捉追蹤結合使用,更能體會到其優越性。圖10是利用對象捕捉的延伸線來進行圓弧的延伸方式捕捉,圖11則是圓弧延伸方式與過圓心極軸相交。中望CAD2006的延伸捕捉、平行捕捉和捕捉自功能都能與自動追蹤系統相輔相成,為我們提供了強大的捕捉、追蹤系統。

CAD中的對象捕捉追蹤autocad案例圖片7

只要留心,從指定臨時追蹤點開始作,幾次練習,就可以掌握對象捕捉追蹤方法,將使你的繪圖的效率大大提高,而且更準確。

使用中的經驗

使用對象捕捉、極軸捕捉追蹤和對象捕捉追蹤時,編者總結了一些經驗技巧,可供讀者參考:

1、對象捕捉追蹤是對象捕捉與極軸追蹤的綜合, 啟用對象捕捉追蹤之前,應先啟用極軸追蹤和自動對象捕捉,并根據繪圖需要設置極軸追蹤的增量角,設置好對象捕捉的捕捉模式。

2、在"草圖設置"對話框中的"對象捕捉"選項卡中,"啟用對象捕捉追蹤"復選框用戶確定是否啟用對象捕捉追蹤。在繪圖過程中,利用F11鍵或單擊狀態欄上的"對象追蹤"按鈕,可隨時切換對象捕捉追蹤的啟用與否。

3、與臨時追蹤點一起使用對象捕捉追蹤。在輸入點的提示下,輸入"tt",然后指定一個臨時追蹤點。該點上將出現一個小的加號(+)。"tt"是一個透明命令,用戶在命令執行過程中均可輸入"tt"指定任意點為臨時追蹤點。移動光標時,將相對于這個臨時點顯示自動追蹤對齊路徑。如果要將這點刪除,應將光標移回到加號 (+) 上面。

4、獲取對象捕捉點之后,使用直接距離沿對齊路徑(始于已獲取的對象捕捉點)在精確距離處指定點。具體步驟,要在提示下指定點,先選擇對象捕捉,移動光標顯示對齊路徑,然后在命令提示下輸入距離即可。

5、和對象捕捉追蹤一起使用"垂足"、"端點"和"中點"對象捕捉,以繪制到垂直于對象端點或中點的點。

6、追蹤系統基本快捷鍵及與正交的互斥性是使用整個追蹤系統的基礎,因此在對象追蹤系統中,不要打開正交開關。

7、"草圖設置"→"極軸追蹤"→"對象捕捉追蹤設置"選項組用于確定對象捕捉追蹤的模式,"僅正交追蹤"表示當啟用對象捕捉追蹤時,僅顯示正交形式的追蹤矢量;"用所有極軸角設置追蹤"表示如果啟用對象捕捉追蹤,當指定追蹤點后,中望CAD允許光標沿任何極軸角進行矢量追蹤。提醒大家不要用缺省設置。
