2.6.1 創建新的圖形
啟動AutoCAD系統后,用戶可以調用“new”命令來創建新圖形,該命令的調用方式為:
工具欄:“ Standard (標準)”
菜單:【 File (文件)】 → 【 New… (新建)】
命令行: new
調用該命令后,系統顯示“ Today (今日)”窗口,用戶在該窗口中使用樣板、向?qū)У确绞絼?chuàng)建新圖形,詳見 3.1 。
2.6.2 打開已有的圖形
用戶可使用“open”命令在AutoCAD中打開已有的圖形文件,該命令的調用方式為:
工具欄:“ Standard (標準)”
菜單:【File(文件)】→【Open…(打開)】
命令行:open
調用該命令后,系統將彈出“Select File(選擇文件)”對話框,如圖2-24所示。
該對話框中主要控件作用如下:
(1) “Look in(定位)”下拉列表:指定文件搜索路徑,并在其下面的列表中顯示當前目錄的內容。
(2) “Preview(預覽)”欄:顯示指定文件的預覽圖像。
(3) “File(文件名)”下拉列表:指定需要打開的文件。
(4) “Files of(文件類型)”下拉列表:指定需要打開的文件的類型。
(5) 按鈕:單擊該按鈕可打開指定的文件。用戶也可以單擊該按鈕右側的 按鈕彈出下拉菜單,選擇其中的“Open(打開)”項來打開指定圖形,或選擇“Open Read-Only(打開只讀)”項將指定文件以只讀方式打開,從而避免對該文件的修改。
此外,利用該對話框還可以打開網絡中的文件,或以局部打開(Partial Open)的方式打開指定的文件。關于局部打開詳見16.1,關于網絡操作請參見第26章。
2.6.3 保存圖形
對于新建圖形或修改后的圖形,用戶可將其保存在磁盤中。該命令的調用方式為:
工具欄:“ Standard (標準)”
菜單:【File(文件)】→【Save(保存)】
命令行:qsave

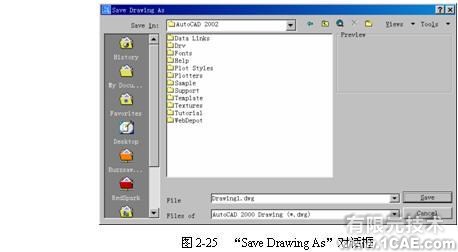

調用該命令后,如果當前圖形已經命名,則系統自動將該圖形的改變保存在磁盤中。如果當前圖形還沒有命名,則系統將彈出“Save Drawing As(另存為)”對話框,提示用戶指定保存的文件名稱、類型和路徑,如圖2-25所示。
該對話框各控件作用可參見“Select File(選擇文件)”對話框。如果用戶希望將文件保存在Internet上,請參見26.3。
在AutoCAD中,用戶還可以將當前的圖形文件保存為一個新的文件,該命令的調用方式為:
菜單:【File(文件)】→【Save As…(另存為)】
命令行:saveas
調用該命令后,系統將彈出“Save Drawing As(另存為)”對話框,參見圖2-25,其作用同上。
此外,AutoCAD還提供了“save”命令,用于保存一個未命名的圖形文件,如果一個圖形文件已經被命名,那么該命令與“saveas”命令相同。
提示 AutoCAD提供了自動保存功能。建議用戶每隔10~15min保存一次繪制的圖形,以防止一些意外情況的發生。關于自動保存詳見第29章。
2.6.4 關閉圖形
由于AutoCAD從2000版開始支持多文檔環境,因此提供了“close”命令來關閉當前的圖形文件,而不影響其他已打開的文件。該命令的調用方式為:
菜單:【File(文件)】→【Close(關閉)】
命令行:close
調用該命令后,AutoCAD將關閉當前的圖形。如果該圖形的修改結果還沒有保存過,則AutoCAD將顯示一個警告提示,提示用戶選擇是否保存修改結果。
2.6.5 獲得幫助
AutoCAD中提供了在線幫助功能,用戶可隨時調用AutoCAD的幫助文件來查詢相關信息。該命令的調用方式為:
工具欄:“ Standard (標準)”
菜單:【Help(幫助)】→【Help(幫助)
功能鍵:【F1】
命令行:help
調用該命令后,AutoCAD將顯示“AutoCAD 2002 Help(幫助主題)”對話框,如圖2-26所示。用戶可在該窗口中查詢相關的信息。
說明 “help”命令可透明地調用。
