搜索UG NX5.0的工程圖尺寸標識工具的開發
2013-05-18 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
周兆國 來源:e-works
關鍵字:尺寸標識工具 重要尺寸 參考尺寸 基本尺寸 UG NX5.0
本文首先闡述了工程圖樣尺寸標識的分類,進而為達到快速而方便的進行尺寸標識,結合UGNX5.0強大的工程圖模塊和完善的二次開發模塊,同時運用VC++6.0為編程工具,開發出與UG軟件完全融為一體的尺寸標識工具。
0 前言
工程圖樣是現代工業生產的重要技術文件,是設計師表達設計思想,技術交流,組織生產和加工的重要文件。而在工程設計過程中,工程圖中工程信息標注的工作量要占到設計工作的一半以上,因此,操作簡便、完全符合國標的標注方式可以提高設計效率,受到工程師的高度重視。
工程信息除包括文本或技術要求、尺寸公差、表面粗糙度、形位公差、基準符號等以外,還有經常在工程圖樣中出現的尺寸標識,這里的尺寸標識是指以下幾類尺寸:
1、重要尺寸(Important Dimension):通常用長腰形框圖框標識的尺寸,此類尺寸為必檢尺寸;
2、參考尺寸(Referenced Dimension):用括號標識的尺寸,主要應用于以下幾方面的:
1)、尺寸鏈封閉時,在其中一個上加括號(提示此尺寸);
2)、在某些不主要場合,尺寸依生產工藝條件而定時,加注參考標記;
3)、局部試圖為了反映某個尺寸的重要位置,可重復標注但必須加注參考標記(尺寸可帶公差)。
3、基本尺寸(Basic Dimension):是指設計中給定的尺寸,通常用矩形框來標識。基本尺寸是根據使用要求,通過計算、試驗或按類比法確定的,現在的尺寸一般都標準化了,以減少定制刀具、量具的規格。
目前市面上應用的各種工程軟件(象UG NX、proe、Catia、AutoCAD等)中大多對文本或技術要求、尺寸公差、表面粗糙度、形位公差、基準符號等工程信息都作了相應的處理,而且功能都非常成熟和完善,而尺寸標識功能則被忽略或其功能操作較為不便,因此,快速方便的尺寸標識工具在工程圖樣設計中就起到具足輕重的作用。
1 基于UG的工程圖尺寸標識工具簡介
UG(Unigraphics)軟件起源于美國麥道(MD)公司,六十年代起成為商業軟件。1991年并入EDS 公司,成為世界一流的集成化機械CAD/CAE/CAM 軟件,通用汽車公司是UGⅡ的最大用戶(擁有2400 套UGⅡ系統)。UG 于1990 年初進入中國市場,廣泛用于國內的航空航天、汽車、通用機械及模具等各個領域。
UG 是一個功能強大的CAD/CAM 軟件,針對于整個產品開發的全過程,從產品的概念設計直到產品建模、分析和制造過程。作為一個業界最完整的一流產品,Unigraphics 提供了全系列的工具,包括針對計算機輔助工業設計(CAID)藝術級工具,并與功能強大的CAD/CAM/CAE 解決方案緊密集成。UG 具有獨特的知識驅動自動化(KDA)的功能,使產品和過程的知識能夠集成在一個系統里,Unigraphics 大大提高了許多世界知名公司的生產力。
基于UG的工程圖尺寸標識工具是在UG強大的工程圖模塊和完善的二次開發模塊基礎上結合VC++6.0為編程工具開發出來尺寸標識工具集,是UG相關功能的一種整合和顯化,主要應用于工程圖中重要尺寸、參考尺寸和基本尺寸的標識和標識去除,從而使尺寸的標識更快速方便。
2 尺寸標識工具的設計與實現
2.1 開發與運行環境選型和設置
本文選擇了UG NX5.0為CAD軟件平臺和Visual C++ 6.0 為系統開發的編程工具,UG系統提供了具有開方式架構體系的二次開發環境UG/Open,支持對UG 資源的調用,包括UG/Open MenuScript(用戶菜單)、UG/Open UIStyler(用戶對話框)、UG/Open API(與UG 系統資源的直接交互接口),結合UG二次開發環境UG/Open的結構框架進行如下設置:
2.1.1 工程目錄結構設置
建立D:\ Ug_stds\DIM_ID工程文件夾,在其下建立以下四個文件夾目錄(圖1):
1)、startup 目錄存放UG啟動時需要加載的動態連接庫文件(*.dll)、菜單腳本文件(*.men)和工具欄腳本文件(*.tbr);
2)、application 目錄存放尺寸標識工具的功能擴展程序文件,如UIStyler對話框文件(*.dlg),工具圖標文件(*.bmp);
3)、code 目錄存放尺寸標識工具的程序源代碼(該目錄在新建工程時創建);
4)、doc 目錄存放尺寸標識工具的使用說明。
2.1.2 設置系統環境變量
在控制面板中點擊系統→高級→環境變量,增加環境變量UGII_USER_DIR,使其指向
D:\ Ug_stds\DIM_ID。
2.2 編寫尺寸標識工具的菜單
應用UG/OPEN MenuScript所提供了一套用于定義Unigraphics菜單的腳本語言,運用記事本工具按照MenuScript腳本語言語法可定義DIM.men文件,將該文件保存在D:\ Ug_stds\DIM_ID\startup文件夾中,DIM.men具體內容如下:
VERSION 120
EDIT UG_GATEWAY_MAIN_MENUBAR
BEFORE UG_HELP
CASCADE_BUTTON DIM_ID
LABEL 尺寸標識
END_OF_BEFORE
MENU DIM_ID
BUTTON IMP_DIM
LABEL 重要尺寸
ACTIONS IMP_DIM
END_OF_MENU
MENU DIM_ID
BUTTON REF_DIM
LABEL 參考尺寸
ACTIONS REF_DIM
END_OF_MENU
MENU DIM_ID
BUTTON BASIC_DIM
LABEL 基本尺寸
ACTIONS BASIC_DIM
END_OF_MENU

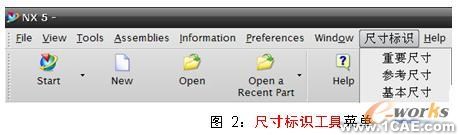

運行UG NX后在主界面上生成的尺寸標識工具菜單如圖2所示:
2.3 建立尺寸標識工具的工具條
編寫工具條(Toolbar)為方便快速的使用尺寸標識工具,實現方法是制作或編寫工具圖標文件(BMP文件)與工具條文件,工具條是以.tbr為擴展名的文本文件。
首先在application文件夾中創建工具圖標文件,分別命名為basic_dim.bmp 、imp_dim.bmp和ref_dim.bmp,每個圖標的標準大小為24X24(像素X像素),然后在startup文件夾中創建工具條腳本文件DIM.tbr,并輸入如下代碼:
TITLE 尺寸標識
VERSION 170
DOCK TOP
BUTTON IMP_DIM
LABEL 重要尺寸
BITMAP imp_dim.bmp
BUTTON REF_DIM
LABEL 參考尺寸
BITMAP ref_dim.bmp
BUTTON BASIC_DIM
LABEL 基本尺寸
BITMAP basic_dim.bmp

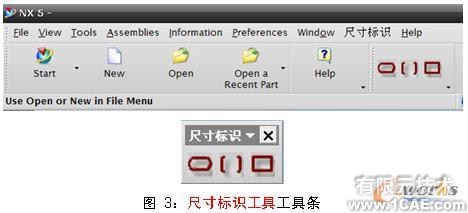

運行UG NX后在主界面上生成的尺寸標識工具的工具條如圖3所示:
2.4 創建尺寸標識工具的交互接口界面
UG/OPEN UIStyler提供了快速生成Unigraphics對話框的功能,產生的對話框可以在MenuScript文件中被調用。
1)、在Unigraphics Gateway狀態下,選擇Start→All Applicatoins→User Interface styler…,進入UIStyler;

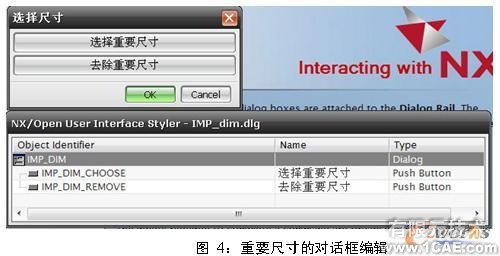

2)、利用UIStyler提供的控件分別創建重要尺寸,參考尺寸和基本尺寸的對話框,設置成添加和去除尺寸標識按鈕,圖4所示為重要尺寸的對話框:
3)、將三類尺寸標識的對話框文件(*.dlg文件)保存至applicatoin文件夾中,UIStyler針對每一個*.dlg文件自動創建對應的*.h文件和*.c文件,自動保存至applicatoin文件夾中。

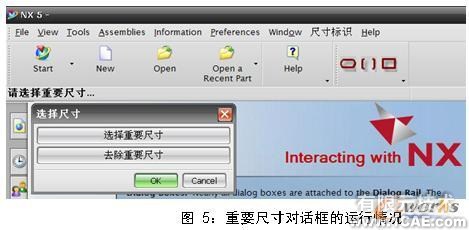

運行UG NX后在主界面上點擊重要尺寸標識按鈕時出現的對話框,如圖5所示:
2.5 創建尺寸標識工具的動態鏈接庫文件
動態鏈接庫(DLL)文件適用于對UG/OPEN API的內部模式,程序只能在Unigraphics的界面環境中運行。重要尺寸標識功能所對應的動態鏈接庫文件(Imp_Code.dll)的創建過程如下:

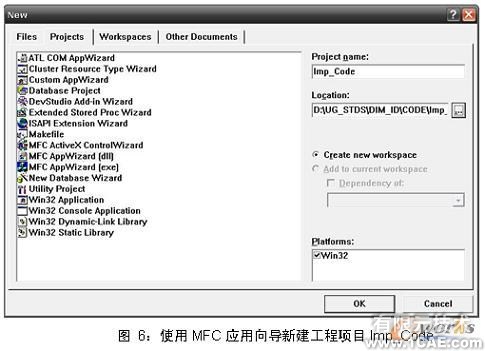

2.5.1 在Visual C++中使用MFC應用向導新建工程項目Imp_Code.dsw,如圖6所示;
2.5.2 設置UG應用開發環境
1)、工程設置

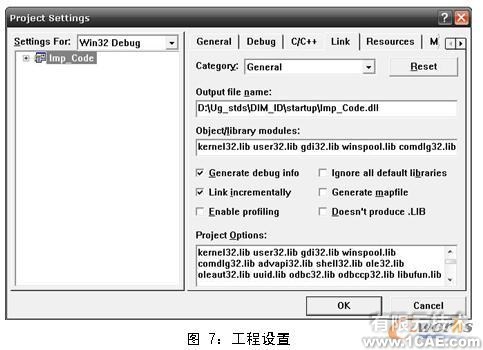

選擇菜單命令Project→Setting,彈出Project Setting對話框,選擇Link選項卡,在Output file name文本框中輸入D:\Ug_stds\DIM_ID\startup\Imp_Code.dll,并在Object/library modules文本框中輸入UG庫文件kernel32.lib、user32.lib、gdi32.lib、winspool.lib、comdlg32.lib advapi32.lib、shell32.lib、ole32.lib、oleaut32.lib、uuid.lib、odbc32.lib、odbccp32.lib、libufun.lib、libugopenint.lib,如圖7所示:
2)、配置路徑選項

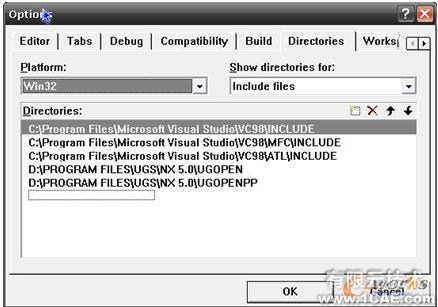

選擇菜單命令Tools→Option,彈出Options對話框。選擇Directories選項卡,設置如圖8所示:
2.5.3 編寫消息映射代碼
1)、建立用戶文件
在VC中選擇菜單命令Project→Add To Project→New,添加新文件Main.h和Main.cpp

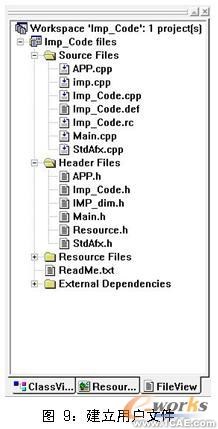

到工程中,并將這兩個文件作為重要尺寸標識工具的工程主文件。添加新文件APP.h和APP.cpp到工程中,并將這兩個文件作為重要尺寸標識工具的工程應用文件,如圖9所示:
2)、編寫文件代碼
在新建的工程文件中添加以下代碼(由于篇幅有限,這里只例舉了重要尺寸標識工具的主要代碼imp.cpp):
#include "stdafx.h"
#include "Main.h"
/*-------------------------------------------------------------------------*/
/*---------------------- UIStyler Callback Functions ----------------------*/
/*-------------------------------------------------------------------------*/
/* -------------------------------------------------------------------------
* Callback Name: IMP_DIM_IMP_DIM_choose
* This is a callback function associated with an action taken from a
* UIStyler object.
*
* Input: dialog_id - The dialog id indicate which dialog this callback
* is associated with. The dialog id is a dynamic,
* unique id and should not be stored. It is
* strictly for the use in the NX Open API:
* UF_STYLER_ask_value(s)
* UF_STYLER_set_value
* client_data - Client data is user defined data associated
* with your dialog. Client data may be bound
* to your dialog with UF_MB_add_styler_actions
* or UF_STYLER_create_dialog.
* callback_data - This structure pointer contains information
* specific to the UIStyler Object type that
* invoked this callback and the callback type.
* -----------------------------------------------------------------------*/
static int init_proc(UF_UI_selection_p_t select,void* user_data)
{
int num_triples = 1;
UF_UI_mask_t mask_triples[]={UF_dimension_type, UF_all_subtype, 0};
if(UF_UI_set_sel_mask(select,UF_UI_SEL_MASK_CLEAR_AND_ENABLE_SPECIFIC,
num_triples, mask_triples)==0)
return (UF_UI_SEL_SUCCESS);
else
return (UF_UI_SEL_FAILURE);
}
int IMP_DIM_IMP_DIM_choose ( int dialog_id,
void * client_data,
UF_STYLER_item_value_type_p_t callback_data)
{
/* Make sure User Function is available. */
int response;
tag_t dim_tag,view_tag;
double cursor[3];
UF_DRF_inspection_type_t dim_inspection_type;
if ( UF_initialize() != 0)
return ( UF_UI_CB_CONTINUE_DIALOG );
/* ---- Enter your callback code here ----- */
UF_UI_select_with_single_dialog("選擇一個尺寸","選擇工程圖尺寸",
UF_UI_SEL_SCOPE_WORK_PART, init_proc, NULL,
&response, &dim_tag, cursor, &view_tag);
if (response == UF_UI_OBJECT_SELECTED ||
response == UF_UI_OBJECT_SELECTED_BY_NAME)
{
UF_DISP_set_highlight(dim_tag,0);
UF_DRF_ask_dim_inspection_type(dim_tag,&dim_inspection_type);
if(dim_inspection_type==UF_DRF_NO_INSPECTION)
{
dim_inspection_type=UF_DRF_WITH_INSPECTION;
UF_DRF_set_dim_inspection_type(dim_tag,dim_inspection_type);
}
else
{
uc1601("此尺寸已標識,請去除標識!",1);
}
}
UF_terminate ();
/* Callback acknowledged, do not terminate dialog */
return (UF_UI_CB_CONTINUE_DIALOG);
/* or Callback acknowledged, terminate dialog. */
/* return ( UF_UI_CB_EXIT_DIALOG ); */
}
/* -------------------------------------------------------------------------
* Callback Name: IMP_DIM_IMP_DIM_remove
* This is a callback function associated with an action taken from a
* UIStyler object.
*
* Input: dialog_id - The dialog id indicate which dialog this callback
* is associated with. The dialog id is a dynamic,
* unique id and should not be stored. It is
* strictly for the use in the NX Open API:
* UF_STYLER_ask_value(s)
* UF_STYLER_set_value
* client_data - Client data is user defined data associated
* with your dialog. Client data may be bound
* to your dialog with UF_MB_add_styler_actions
* or UF_STYLER_create_dialog.
* callback_data - This structure pointer contains information
* specific to the UIStyler Object type that
* invoked this callback and the callback type.
* -----------------------------------------------------------------------*/
int IMP_DIM_IMP_DIM_remove ( int dialog_id,
void * client_data,
UF_STYLER_item_value_type_p_t callback_data)
{
/* Make sure User Function is available. */
int response;
tag_t dim_tag,view_tag;
double cursor[3];
UF_DRF_inspection_type_t dim_inspection_type;
if ( UF_initialize() != 0)
return ( UF_UI_CB_CONTINUE_DIALOG );
/* ---- Enter your callback code here ----- */
UF_UI_select_with_single_dialog("選擇一個尺寸","選擇工程圖尺寸",
UF_UI_SEL_SCOPE_WORK_PART, init_proc, NULL,
&response, &dim_tag, cursor, &view_tag);
if (response == UF_UI_OBJECT_SELECTED ||
response == UF_UI_OBJECT_SELECTED_BY_NAME)
{
UF_DISP_set_highlight(dim_tag,0);
UF_DRF_ask_dim_inspection_type(dim_tag,&dim_inspection_type);
if(dim_inspection_type==UF_DRF_WITH_INSPECTION)
{
dim_inspection_type=UF_DRF_NO_INSPECTION;
UF_DRF_set_dim_inspection_type(dim_tag,dim_inspection_type);
}
else
{
uc1601("此尺寸非重要尺寸!",1);
}
}
UF_terminate ();
/* Callback acknowledged, do not terminate dialog */
return (UF_UI_CB_CONTINUE_DIALOG);
/* or Callback acknowledged, terminate dialog. */
/* return ( UF_UI_CB_EXIT_DIALOG ); */
}
2.5.4 編譯和運行程序

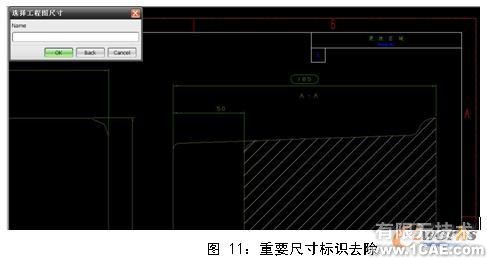

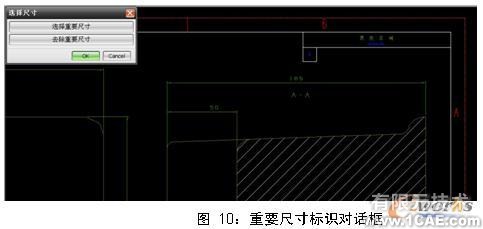

選擇菜單命令Build→Rebuild All,編譯程序后打開UG工程圖模塊,點擊尺寸標識工具條上的重要尺寸,顯示圖10對話框,選取重要尺寸按鈕,并選取一尺寸進行標識,或選取去除重要尺寸按鈕進行去除,如圖11所示。

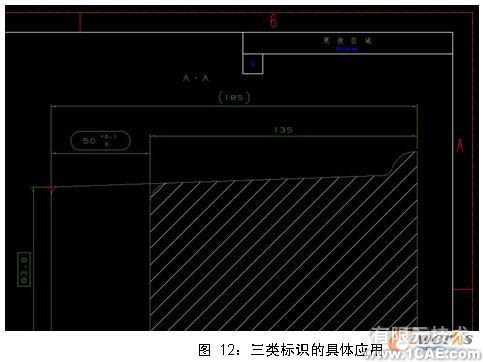

有關參考尺寸和基本尺寸的標識工具開發過程同上,這里不再累述,圖12所示為三類標識的具體應用:
3結論
通過工作應用實踐證明,本尺寸標識工具簡潔而方便,大大提高了工程圖繪制的效率,并提升了工程師在工程圖設計中進行尺寸標識的意識。
[參考文獻]
[1]黃翔、李迎光,UG應用開發教程與實例精解,北京:清華大學出版社,2005.4.
[2]侯永濤、丁向陽,UG/Open二次開發與實例精解,北京:化學工業出版社,2007.4.
[3]譚浩強,C程序設計,北京:清華大學出版社,1999.12.
[4]鄭莉,董淵,C++語言程序設計,北京:清華大學出版社,2001.7.
