AutoFormplus R7增強線性拉延筋模型

2017-04-11  by:CAE仿真在線  來源:互聯網

拉延筋用來控制拉延工序中材料的流動以達成理想的成型工藝,即沒有破裂和起皺的零件。在工藝設計中對拉延筋位置、長度和強度進行修改,用最少的材料制造一個最佳的沖壓件。在沖壓模擬中,大量用到拉延筋和各種各樣的修改使得開發一個有效的拉延筋模型對工程師來說非常必要。

AutoFormplus R7特別研發增強線性拉延筋模型,相較于AutoFormplus R6的適配型線性模型有了重要改進。該模型提供更好的途徑來估算拉延筋上舉力—考慮了更高的上舉力,更實際地呈現拉延筋效果。此外,該模型不斷更新實時工藝進程內模擬的真實面板彎曲形狀。這些重要改進提升了拉延筋效果相關的模擬準確性。增強線性拉延筋模型讓模擬更接近現實。通過使用AutoFormplus R7,預估的壓邊圈舉升力和實際操作中得出的以及用真實筋的計算結果相差無幾。

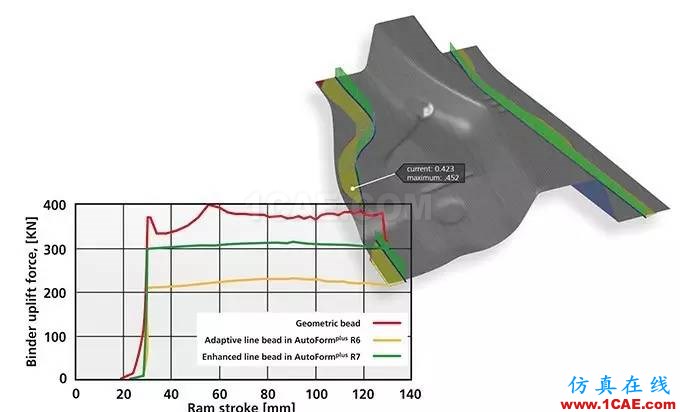

增強線性拉延筋更準確地測定壓邊圈舉升力。
