自定義AutoForm材料庫文件舉例

2017-06-09  by:CAE仿真在線  來源:互聯網

自定義AutoForm材料庫文件舉例

引言

在實際工作中,我們會經常遇到,有材料牌號和機械性能參數而在AutoForm中沒有可以用的材料庫時,不知道怎么辦。其實大家碰到這種情況事不要驚慌,可以利用AutoForm的材料生成器來完成自定義材料庫。

下面的是一組鋁板的材料基本參數:




應力應變硬化曲線,可以使用的近似公式有兩種,即Ludwik和Swift。

Ludwik:


acfcf225a4d1c8e62e6d2ba5479e0ee2

Swift:



c606fb0281560c13a79f9b60c23c51ca

1、Ludwik近似公式




1)、選擇鋁板;


2)、刪除熱屬性;

3)、選擇生成Ludwik硬化曲線;

4)、輸入初始屈服強度、n值和K值;

5)、輸入r值;

6)、輸入材料庫名稱然后輸出保存。

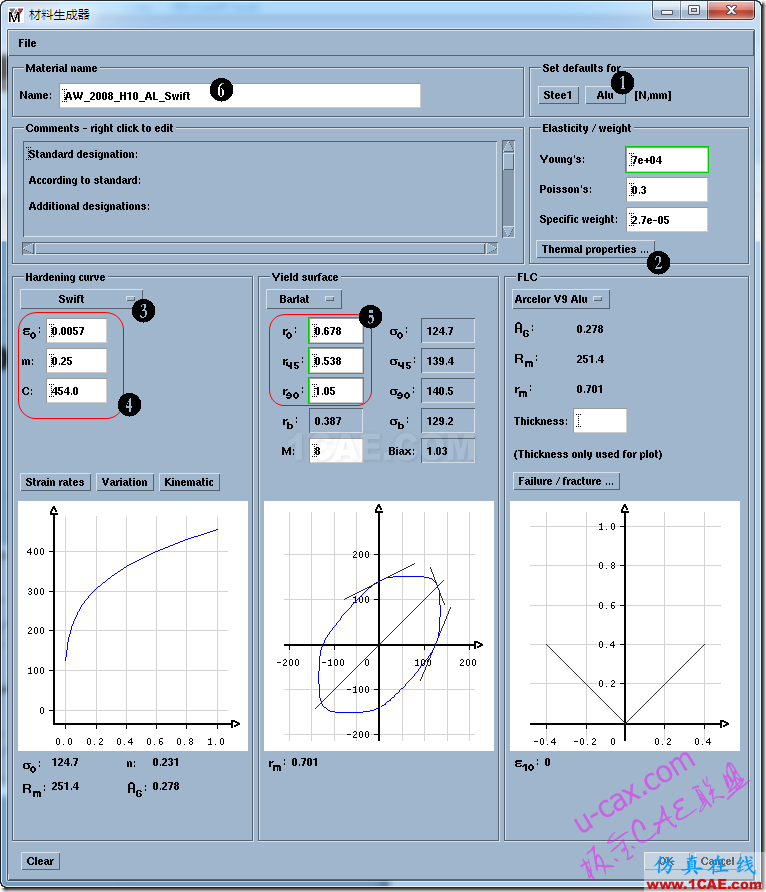

2、Swift近似公式



1)、選擇鋁板;


2)、刪除熱屬性;

3)、選擇生成Swift硬化曲線;

4)、輸入初始屈服應變、n值和K值;

5)、輸入r值;

6)、輸入材料庫名稱然后輸出保存。

3、兩種近似方法對比




從上面的對比圖中可以看出,這兩種近似方法計算得出的材料庫基本一致。
