搜索放空洗滌塔錐殼開孔分析
2013-06-15 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
在PTA石化材料裝置中,有一些變徑設備,通常用錐體連接,本設備在錐體上有一個大的開孔,亦采用有限元分析方法進行分析。
放空洗滌塔為變徑設備,在錐體上有一個接管,在錐殼上的開孔用不亦用常規的方法計算,從而使用ANSYS有限元分析軟件來進行開孔分析。
我們將與錐體相連的兩段筒體以及錐體的結構建立了有限元模型,約束一端,加上內壓進行應力分析,然后選取兩條路徑進行線性化。
錐體網格劃分圖

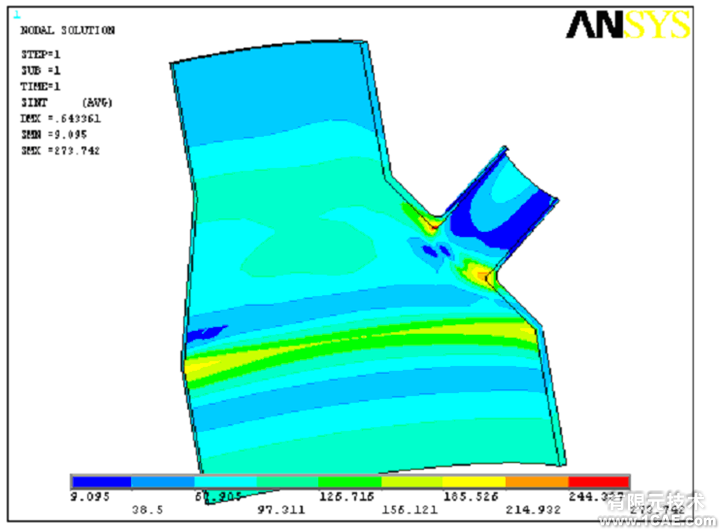

錐體應力強度云圖

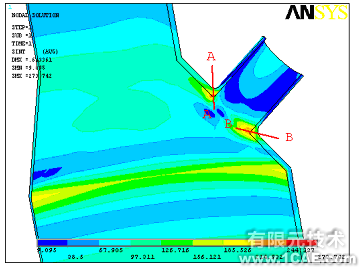

錐體應力線性化路徑示意圖
通過線性化分析,可以得出開孔處的應力強度最大值沒有超出材料的許用應力。
對于一些不能用常規方法設計以及計算的設備和零部件,用ANSYS軟件進行有限元分析是比較好的方法。
有限元分析是我們在設計和研發中必備的工具。對于新設計的化工設備,在設備制造前,我們都要用有限元分析技術對其進行模擬分析,對于不合理的地方進行改進。
在眾多的有限元分析軟件中,ANSYS的分析功能是最完善和強大的,分析所得結果也是最可信的。
