起重機起升機構可視化CAD軟件開發方法

2013-05-25 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

隨著各種先進計算技術以及計算機的廣泛應用,人們需要對科研和生產中信息源產生的大規模數據集進行分析和解釋,對建立的數學模型進行理解和判斷.大量信息因人們無法理解或來不及理解而擱置或消失,從而阻礙了科學研究和工程技術的進展,影響了科學發現和工程討一算的交流.可視化技術因此應運而生一可視化是一種特殊的計算方法,它把數字符號轉換為幾何圖像或圖形,使研究者能夠觀察它們的模擬和計算過程,并進行交互控制.科學計算可視化為人們提供一種發現不可見信息的方法,豐富了科學發現的過程,給予人類深刻與意想不到的洞察力,從而使科學家們的研究方式發生了根本變化.
起重機起升機構傳統設計需要工程技術人員手工計算,工作量大,設計效率低,常常需要做重復性的工作,并且易出錯,起重機起升機構傳統編程設計因用戶通常看不到設計計算過程,一般也不能對其進行人工干預,用戶所能看到的只能是數值計算結果,所以很不直觀.而且這種結果通常是唯一的,既不能調整,也不能改變.當計算結果不符合某些標準或特殊要求時,工程技術人員往往要重新計算,費時費力.因此,采用可視化設計方法和技術對傳統設計、傳統編程設計進行技術提升,以生產出質高價廉、輕巧美觀的起重起升機構,縮短產品的設計周期,降低生產成本,提高企業的競爭力和技術創新能力.基于此,本文以通用橋式起重機起升機構為對象,進行起升機構的可視化設計.

1.關鍵技術

1 .1數據可視化(data visualization)技術

數據可視化技術指的是運用計算機圖形學和圖像處理技術,將數據及其規律以圖形或圖像方式在屏幕上顯示出來,并進行交互處理的理論、方法和技術.它涉及到計算機圖形學、圖像處理、計算機輔助設計、計算機視覺及人機交互技術等多個領域.在科學計算可視化(visualization in scientific computing)中,科學家們不僅需要通過圖形圖像來分析由計算機算出的數據,而且需要了解在計算過程中數據的變化.
可視化的實現,無論在科學上、工程上還是在技術經濟上或社會效益上都具有重大的意義,表現在①大大加深了人類對數據的理解和利用.它能使人們觀察到在傳統的科學計算或工程設計中難以觀察到的現象和規律.②大大加快了數據的處理速度,使龐大的數據得到有效的利用.③大大加強了工程設計的直觀性,大大減少了工程設計的試驗費用.④人們不僅能得到計算結果,而且能知道在計算、設計過程中發生了什么變化,并可改變參數,觀察其影響,對計算、設計過程實現引導和控制.
可視化過程與計算過程同時進行,隨著計算的進行,計算的中間結果和最終結果可以及時地顯示.因而,為便于查錯和實時監視,具有一定的交互性,對計算中的錯誤也可及早發現,一旦出現異常可以終止計算過程.用戶使用效率高、等待時間少.數據計算與可視化并發進行,通過修改計算過程中的參數,可直接對數據進行控制和引導,計算與可視化全過程是充分交互的.

1 .2數據庫讀取技術

在起重機CAD軟件開發過程中,對于相關的國家標準采用了數據庫讀取技術.使用數據庫讀取技術可以自由、準確、高效地完成查詢、存儲數據等功能.數據訪問對象是訪問數據庫的主要方法之一,常見的數據訪問對象有數據訪問對象(DAO)、遠程數據對象(RDO)、直接連接到數據庫(ODBC)、通向不同數據源的低級應用程序接口(OLEDB)ActiveX數據對象(ADO) .
本論文采用ADO方式讀取數據庫.ADO是基于ActiveX控件技術的數據訪問對象,它通過OLE DB數據提供的程序來獲取數據,所以它繼承了OLE DB,的高速性,同時ADO也簡化了OLEDB的操作,OLE DB的程序中使用了大量的COM接口,而ADO封裝了這些COM接口,所以ADO是一種高層的數據訪問技術.

1.3 COM接口技術

COM是微軟提出的一種規范和實現,它是跨語言的組件對象模型COM已成為微軟軟件技術的基礎,在Windows操作系統本身和Office應用程序中都廣泛采用了COM接口技術,而且在這些系統中還提供了它們的COM組件對象以使開發者能夠集成它們.COM接口技術是繼模塊化、結構化和面向?qū)ο蠹夹g(shù)之后發展起來的又一新的軟件開發技術值得強調的是COM接口技術與面向?qū)ο蟮木幊陶Z(yǔ)言不同,它采用的是一種二進制代碼級的標準,而不是原代碼級的標準,這使得軟件復用不再僅限于一種編程語言或一個操作系統.

1.4參數化生成計算說明書

本文提出了一種使用COM接口技術的方法來操作Word文檔,自動生成計算說明書的方案該方案通過Microsoft提供的(;OM接口可以定制出圖文并茂的計算說明書,編程簡單靈活,結構化能力強,文件形式較為簡單.其優點為:①可以使計算說明書實現參數化,②可以使計算說明書實現圖文并茂.③縮短了計算說明書編制的周期,節約了設計成本.④減少了手工輸人數據容易出錯的可能性.⑤提高工作效率,加快了產品的開發

2在起重機起升機構CAD系統中的應用

起重機起升結構主要由驅動裝置、傳動裝置、鋼絲繩卷繞系統、取物裝置和安全保護裝置等組成.本論文設計內容如圖1所示.起升機構的計算是在給定了設計參數,并將布置方案確定后進行的.具體的設計案如圖2所示,通過計算選用機構中所需要的標準零部件(如電動機、制動器、減速器、聯軸器與鋼繩等),對非標準部件還須作進一步的強度與剛度等計算.同時規劃起升機構各模塊尺寸驅動參數,確定主動參數和驅動參數.將計算及校核結果輸出到對話框界面上,計算進程和結果對用戶完全透明.
起重機起升機構的設計計算中,應保證有友好的人機交互界面,從而增加工程設計的吸引力.人機交互界面的設計應當有良好的視覺效果、信息反饋及容錯性.

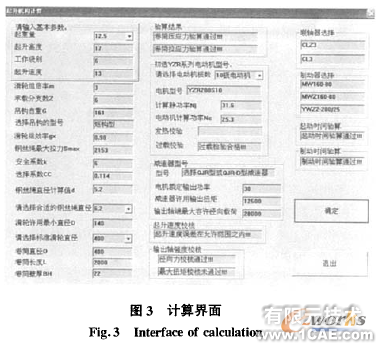

參數及設計指標集成在一個界面上,如圖3所示.用戶可以改變起重量、起升高度、工作級別、起升速度、鋼絲繩直徑、標準滑輪直徑及電動機極數這幾個參數,這些參數的改變所引起的設計指標的變化能夠?qū)崟r(shí)地反映在屏幕上(不用點確定).如果用戶對設計結果滿意,點下確定鍵,系統就會自動調用Word,輸出計算說明書.這樣設計人員就能輕松地塑造自己中意的起重機起升機構.

起重機起升機構可視化CAD軟件開發方法+有限元仿真分析相關圖片圖片1

起重機起升機構可視化CAD軟件開發方法+有限元仿真分析相關圖片圖片2

起重機起升機構可視化CAD軟件開發方法+有限元仿真分析相關圖片圖片3

3可視化設計的發展趨勢及結論

理論模型是可視化的核心,感知性是可視化系統實現的目標,并行處理與分布處理是可視化系統的需要,系統的軟、硬件是可視化實現的手段,標準化是可視化發展的必然趨勢.
本文利用可視化的思想,結合數據庫及COM接口技術,實現了商品化CAD軟件下開發起重機起升機構CAD軟件的方法.通過利用VC以及Word2000軟件提供的COM接口,在其基礎上完成了起重機起升機構的設計計算,大大提高了起升機構的設計效率,縮短了開發周期.
