基于COSMOS 的橫梁結構設計與分析

2013-06-09 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

目的:龍門式石材加工中心所使用的橫梁是其主要功能部件之一,其橫梁的長度設計為5 .425m ,為保證加工中心的加工精度,設計滿足強度和剛度要求的橫粱。方法:本文作者使用了SolidWorks 建模及其自帶的COSMOS/Works 有限元分析模決對不同方案和不同結構尺寸的橫梁進行了有限元分析。結采:通過靜態分析和數據比較,筆者優選了一組最佳設計方案。結論:使用SolidWorks 建模及其自帶的COSMOS/Works 有限元分析模塊進行有限元分析的方法進行大型復雜結構的有限元分析,可以有效節省建模時間,提高工作效率。

作者: 吳王厚*趙德宏*陸峰*韓麟來源: 萬方數據
關鍵字: 石材加工中心橫梁設計 COSMOS/Works 有限元分析

龍門式石材加工中心所使用的橫梁是其主要功能部件之一。其橫梁的長度設計為5.425m ,為保證加工中心的加工精度,對橫梁的靜強度和剛度提出了很高的要求。在工程設計中,對構件的強度與剛度計算是一件非常繁瑣的工作,而且在計算過程中很容易出現錯誤。雖然最著名的ANSYS 、NASTRAN 等軟件在功能和求解問題的規模上都有了較大的提高。然而,由于有限元分析本身具有專業性強和建模復雜繁瑣的特點,所以即使是使用目前最先進的有限元分析程序進行大型復雜結構的有限元分析,仍需要投入大量的人力和物力。COSMOS/Works 是與SolidWorks 無縫集成的快速有限元分析軟件。它為機械設計工程師SolidWorks 的環境下,提供比較完整的分析手段。筆者使用了在SolidWorks 中建模,再調用COSMOS/Works有限元分析模塊對傳統結構橫梁和T 型棋梁進行了有限元分析、比較,從而獲得了能夠滿足設計要求的、結構比較合理的橫梁構件。

   1 COSMOS 軟件的特點

COSMOS/Works 為機械設計工程師在SolidWorks的環境下,提供比較完整的分析手段。憑借先進的快速有限元技術( FFE) ,工程師能非常迅速地實現對大規模的復雜設計的分析和驗證,并且獲得修正和優化設計所需的必要信息。分析的模型和結果與SolidWorks共享一個數據庫,計算結果也可以直觀地顯示在SolidWorks 精確的設計模型上。直觀地管理分析任務、載荷、邊界條件、有限元網格和計算結果等數據,直觀地列入圖形化的樹形分析管理器中。與SolidWorks 特征管理器相同,分析管理中的分析特征可以編輯,支持拖動放置的操作方式。分析的過程既可以用SolidWorks 的下拉菜單實現,也可以直接在分析管理器中進行。

COSMOS/Works 能在劃分復雜形狀零件的有限元阿格時無需刪除某些特征劃分的有限元網格是雙精度的問。FFE 技術幫助了有限單元的快速生成,使幾何模型可反復修改,修改后網格單元能很快重新生成。載荷和邊界條件能直接指定在SolidWorks 實體的幾何特征上,并且和幾何特征有相關性。載荷和邊界條件的指定能智能地識別常實體模型的幾何形狀和自動指定合適的約束條件,如分布?jí)毫芍付ㄔ趫A柱面和球面上。對荷和邊界條件,可進行拖動放置操作。

   2 傳統結構建模與分析

傳統石材加工用橋式機床一般橫梁跨度都在3-5m 之間,其所使用的結構形式如圖1 所示。橫梁由前后兩塊側板和上頂板及左右兩側的側板構成,中間有連接的加強筋。其中在橫梁的下方,兩側板之間還應當留有安裝一根絲杠和一根轉動軸的位置。

基于COSMOS 的橫梁結構設計與分析+項目圖片圖片1

(1)按照其結構特點,在SolidWorks 建立橫梁模型,其外部尺寸為5450mm*470mm*400mm 。

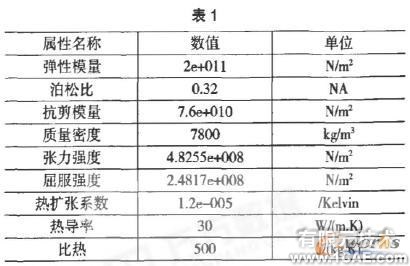

(2) 打開COSMOS/works 模塊,建立一個研究項目o 定義材料屬性,橫梁為鑄鋼件,選用鑄造碳鋼,其材料特性如表1 。

基于COSMOS 的橫梁結構設計與分析+項目圖片圖片2

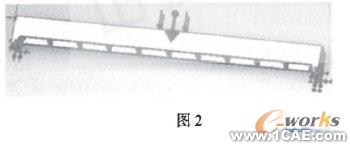

(3) 添加載荷與約束。再橫梁上表面兩導軌處施加合計20000N 的壓力。在垂直面上施加9.8 的重力加速度。在兩側立板底端分別施加固定約束和不可移動約束。如圖2 所示。

基于COSMOS 的橫梁結構設計與分析+項目圖片圖片3

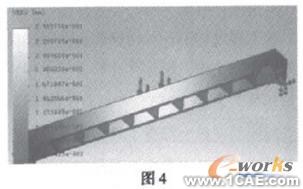

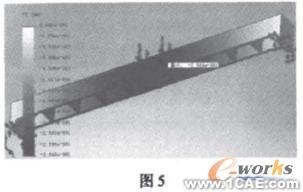

(4) 劃分網格、分析計算。按默認的設置進行網格劃分,網格類型為實體網格,要素大小為74.788mm. 網格品質為高。獲得15454 個節點和9021 個有限元單元,棋梁總質量為: 2735.29 悔。運行分析計算,設定應力、應變、位移三項輸出,圖3 、圖4 、圖5 分別為對應的應力、應變和Y 向位移分析結果圖例。

基于COSMOS 的橫梁結構設計與分析+項目圖片圖片4

基于COSMOS 的橫梁結構設計與分析+有限元項目服務資料圖圖片5

基于COSMOS 的橫梁結構設計與分析+有限元項目服務資料圖圖片6

(5) 分析從圖解中可以看出,橫梁應力、應變的最大初均出現在橫梁兩側側板的中間部位,橫梁中心最大Y 向最大位移為0.25mm. 通過探測橫梁中間的加強筋還發現,橫梁中間的加強筋幾乎不承受應力。

3 橫梁結構改進及尺寸優選

   (1)傳統結構的改進

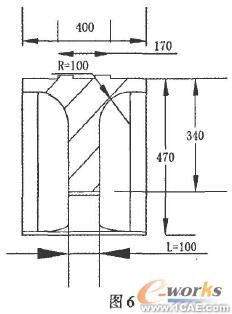

通過以上分析,可以看出:傳統結構中所使用的加強筋并沒有起到加強橫梁剛度的作用。因此本文作者去掉了中間了加強筋同時將橫梁兩側的側板合并到中間位置,在其兩側加上必要的倒角。其刨面結構如圖6 所示。

使用與傳統結構相同的方法,在Solidwork 中建立模塑。添加與之前相同的約束和載荷及網格并進行分析計算。其Y 向位移如圖7 所示。

從圖解中可以看出:與傳統結構相比,改進后的結構不但橫梁的總體質量為: 2593.69kg,比傳統結構輕,而其關鍵的橫梁中心位置的Y 向位移為0.17mm ,比傳統結構要小得多。

基于COSMOS 的橫梁結構設計與分析+有限元項目服務資料圖圖片7

基于COSMOS 的橫梁結構設計與分析+有限元項目服務資料圖圖片8

   (2) 結構尺寸優選

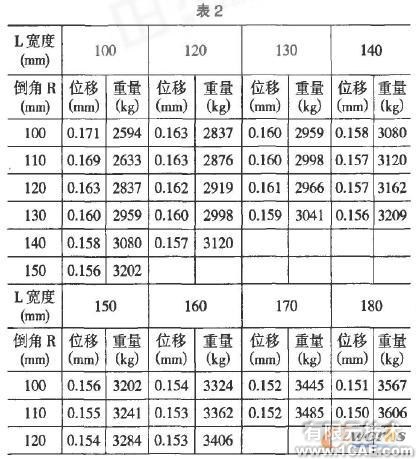

從國7 中還可以看出:其寬度L 與倒角半徑R 是影響橫梁受力特性的主要因素。跟據橫梁結構設計的需要,其中L≤180mm, R ≤(400-L)/2 mm。分別通過在-維空間內分別使用橫梁相應的L 及R 尺寸,得出橫梁中心位置的Y 向最大輸出及橫梁質量關系如表2所示。

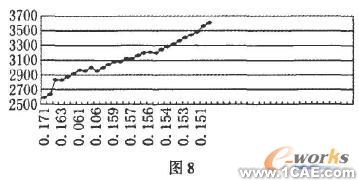

圖8 反映了橫梁Y 向位移與橫梁質量之間的關系,從圖表中可以看出,當橫梁Y 向位移小于0.160mm 時,橫梁總重隨線性增長當橫梁Y 向位移大于O.163mm 時,橫梁總重增長最快;當橫梁Y 向位移介0.163-0.160 之間時,橫梁總重出現了非線性關系。這主要是因?yàn)楫?dāng)橫梁底寬在L 120mm 左右時,橫梁倒角承擔的應力與橫梁底部承擔的應力相當。根據橫梁結構特點,筆者優選橫梁Y 向位移為O.16mm,總重為2959kg 時對應的橫梁尺寸。查表2可以得出,此時橫梁可以有兩組尺寸組合,一組為:L=1OOmm,R=BOmm; 另一組為:L=130mm,R=100mm。根據橫梁結構特點,橫梁底部寬度L 越小,則橫梁下方安裝絲杠和轉鈾的空間越大。所以優選第一組數據,即: L= l00mm, R=130mm。

基于COSMOS 的橫梁結構設計與分析+有限元項目服務資料圖圖片9

基于COSMOS 的橫梁結構設計與分析+有限元項目服務資料圖圖片10

4 結論

本文作者通過使用Solidworks 建模及其自帶的COSMOSIWorks 有限元分析模塊對橫梁進行靜態分析,極大地將少了使用傳統的ANSYS、NASTRAN 等有限元分析軟件所要花費的建模時間,可以快速地對多組方案進行分析比較。通過分析,筆者發現:傳統石材加工機械所使用的橫梁結構并不能很好地加強橫梁的強度。通過對改進后的結構的數據分析,筆者獲得了一組橫梁尺寸的最佳設計方法,即其橫梁底部寬L=100mm,倒角R=130,其橫梁總重為2959kg,橫梁Y向最大位移為0.16mm。
