HyperWorks在懸架系統強度分析中的應用

2013-06-06  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

本文針對轎車前懸架強度進行研究,提出了一種基于系統分析思想,綜合考慮結構負載與設計構件所受應力之間的聯系進行機械結構強度設計。解決了在設計階段,通常難以確定結構詳細應力的問題,因而有效提高了強度設計的準確性與可靠性。

伍建華 彭鴻 來源:ALTAIR
關鍵字:CAE HyperWorks 轎車前懸架系統 強度

1 前言
懸架的作用是把路面作用于車輪上的垂直反力、縱向反力和側向反力以及這些反力所造成的力矩傳遞到車架(或承載式車身)上,保證汽車的正常行駛。懸架系統強度對于整車在行駛過程中的安全性有著至關重要的影響。本文運用有限元法針對某款轎車前懸架系統強度進行分析,為該車懸架設計提供參考。
2 有限元模型的建立
系統總成分析的一般分析思路為:收集系統的模型參數(包括整車相關參數、各零部件的幾何模型和連接單元的剛度參數等)建立各零部件的有限元模型、系統總成建模(主要是建立各零部件之間的連接關系)和邊界載荷條件、建立分析工況并求解。
建模是有限元分析中一個關鍵環節,要根據設計人員對系統結構所關心的部位,對工程實際系統進行合理建模與理論簡化。該懸架系統的CAD模型在從CATIA軟件轉換到CAE軟件HyperMesh的過程中,要進行諸多模型修改工作。首先要選擇合適的單元類型和參數;其次受力大的關鍵部位要與實際結構和載荷狀況準確一致,這樣才能準確模擬結構的實際強度;再次要嚴格控制單元?jiǎng)澐值馁|(zhì)量,以及根據計算機硬件的配置,嚴格控制單元的數量,單元形狀不好則導致結果誤差變大,單元數量過多則導致計算量劇增,對于受力不大的非關鍵部位,則可以簡化處理,例如:不重要的小圓角、倒角等。
副車架、下擺臂等薄板零件采用板殼單元(SHELL)建模,轉向拉桿、轉向節等較厚的零件采用實體單元(SOLID)建模,對于鉸鏈可以采用剛性單元(JOINT)釋放轉動自由度來模擬,襯套可以用彈簧單元(CELAS2)來模擬。前懸架系統的有限元模型共有214979個單元,105102個節點(如圖1所示),材料彈性模量E=2.1×10⁵MPa,泊松比μ=0.3,密度ρ=7.8×10^-9T/mm³。

圖1前懸架系統有限元模型

3 強度分析工況和約束條件
根據設計要求,在對懸架進行強度分析時,首先進行軸荷分析。作用于懸架上的荷載包括:車身重量、動力總成重量、電器重量、底盤重量、附件重量、內外飾重量、安全重量、載重重量等,然后根據軸距、輪距、重心到前輪中心距離等參數可以得出前、后軸軸荷。
懸架系統承受路面沖擊載荷的大小與車輛行駛的加速度、路面狀況和載重量等因素有關,本文主要分析四種典型工況下懸架系統的強度。在正常的工作條件下,懸架系統與車身為螺栓連接,約束該處的所有平動和轉動自由度,車輛行駛過程中的路面沖擊載荷以力的形式施加到車輪中心(如圖2所示),懸架系統有限元分析計算可按靜態線彈性小變形問題處理。嚴格地講,對于襯套剛度用非線性彈簧模擬更符合實際情況。

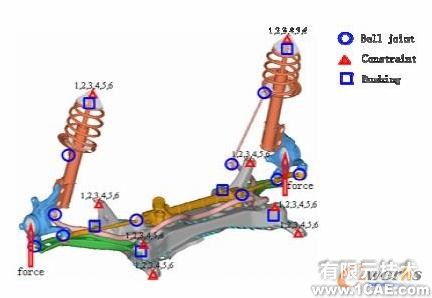

圖2 前懸架載荷與約束條件

4 分析結果
懸架系統模型經調試無誤后,方可進行強度分析。模型求解完畢以后,使用后處理軟件HyperView查看各零件的應力大小,以及整個結構變形和應力分布等。懸架系統在四種典型工況下的強度分析結果應力云圖如圖3所示。

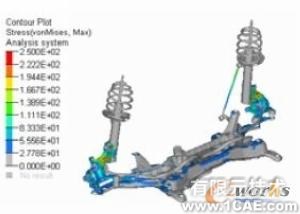

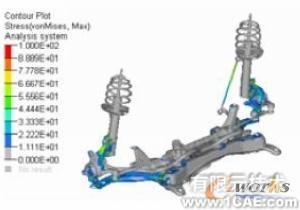

a.工況一應力云圖      b.工況二應力云圖

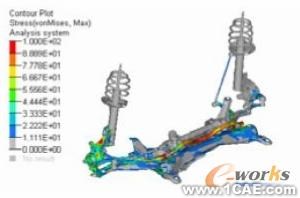

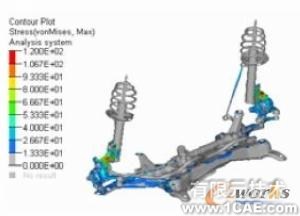

c.工況三應力云圖     d.工況四應力云圖
圖3 前懸架系統強度分析結果

懸架系統分析方法能夠?qū)Ω避嚰堋⑥D(zhuǎn)向節、下擺臂、穩定桿等部件進行整體分析, 為傳統零部件分析方法所不及。計算結果確定了懸架系統應力應變水平、分布趨勢和高應力點發生的區域和數值,結合材料的性能,可對懸架系統進行強度評價。分析結果的應力極值點所在位置正是實際應用當中懸架系統故障多發的部位,為懸架的結構設計改進提供了依據。
5 結論
系統總成分析的優點:在系統總成的分析中,各個零部件都是以柔性體的形式存在,可以考慮各個零部件的變形對其它相鄰部件的影響,同時部件與部件連接處的模擬更接近真實情況,因此與單個零部件分析相比,總成分析的結果精度更高,指導意義更大。另外,從邊界和載荷條件來看,系統總成的約束條件比較簡單,工況載荷比較容易計算。在懸架總成分析中,只需要對懸架與車身的連接點進行約束就可以了,載荷主要作用在車輪中心,根據整車的相關參數可以很容易求得。
系統總成分析的缺點:在系統總成分析中,需要提供比較準確的彈性元件參數,比如橡膠襯套和彈簧參數,這些參數的準確與否直接影響著載荷在各個連接點的分配,進而影響各零部件的應力分布。另外,就系統總成的分析模型而言,其規模一般都很大,計算時間長,對計算機的性能要求高。
本文利用CAE技術,在較為精確建模的基礎上,模擬計算懸架系統結構強度,相對于傳統設計,縮短了產品開發周期,提高了設計的可靠性。
