背景

本文選自ASME 2014第四屆美歐聯合流體工程分會夏季會議,由濱特爾集團(Pentair)的Tchavdarov博士提出,擬采用三種CFD商業軟件對低比轉速離心泵流場進行數值模擬,并將仿真結果與實驗數據進行對比,以期改進低比轉速離心泵流場數值模擬的仿真精度。但實際上,只有PumpLinx完成了該仿真工作,下文將對其進行詳細介紹。

低比轉速離心泵以流量小、揚程高為顯著特點,被廣泛應用于石油化工、水利電力、航空航天等各個領域。不同于高比轉速離心泵,低比轉速離心泵具有葉片出口寬度小、葉輪外徑大、葉輪流道狹長等特點,仿真難度較高。

低比轉速離心泵仿真難點:

• 小流量高揚程

• 狹窄流動通道

• 低流動功率

• 大摩擦面積

• 大摩擦損失與機械損失

幾何

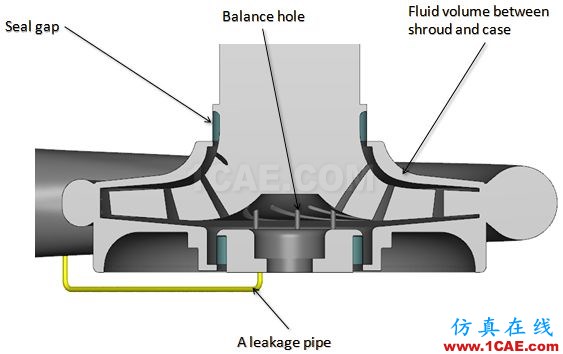

低比轉速離心泵的結構當中包括了平衡孔、密封間隙、泄壓管、泵殼與泵體間流動等多個幾何細節,這些幾何細節對整個流場具有重要的影響,在仿真過程中應該全部加以考慮。

流體域

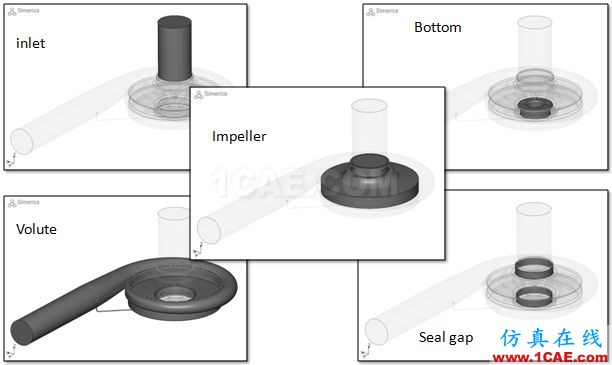

利用CAD軟件從離心泵結構中提取出流體域,并將流體域分為進口、葉輪、蝸殼、密封間隙和底部流體域共五個部分,如圖所示。

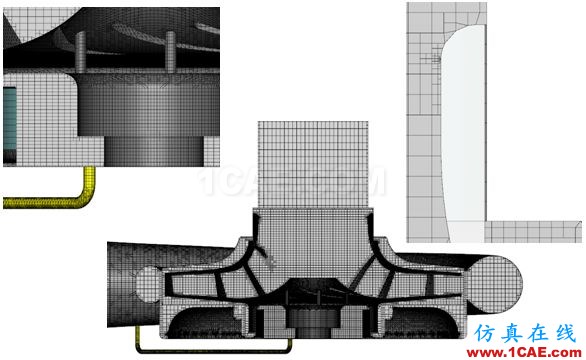

網格

采用PumpLinx內置的基于二叉樹算法的笛卡爾網格技術生成,網格總數為1178459。

邊界條件與物性

邊界條件包括了進口、出口和葉片轉速等,其中葉片轉速為1775rpm。

流動介質為水,相應的參數見下表所示:

采用瞬態流場模擬,模擬的流量范圍為0—1500gpm。

仿真結果

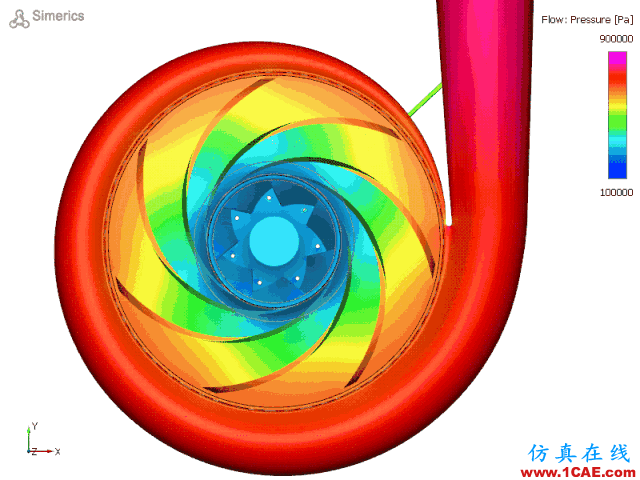

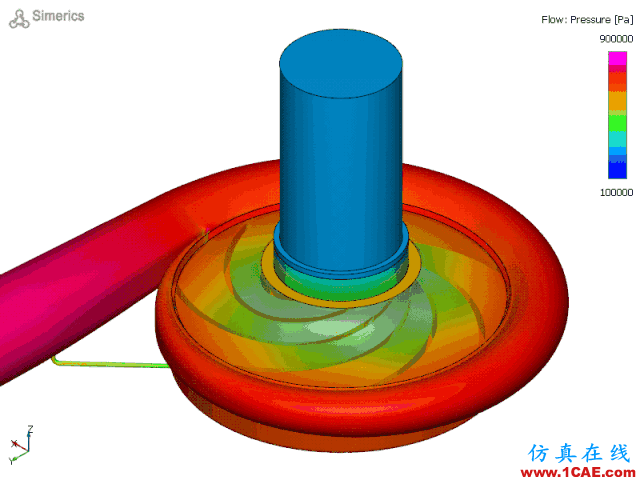

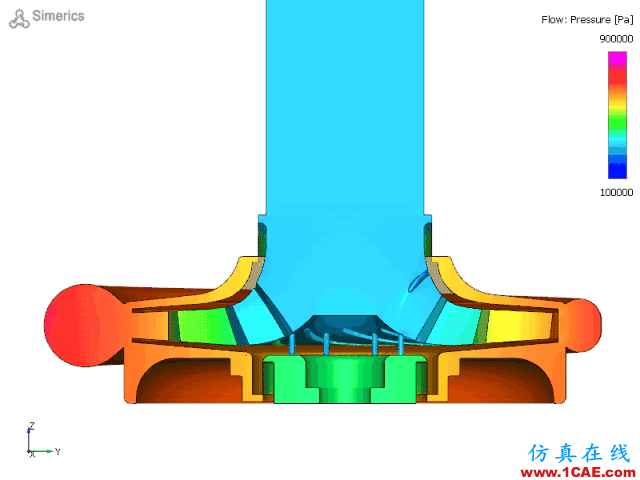

• 壓力分布

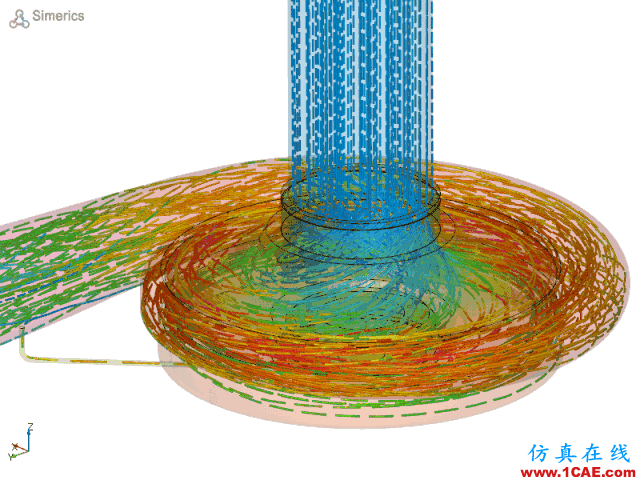

• 流線圖

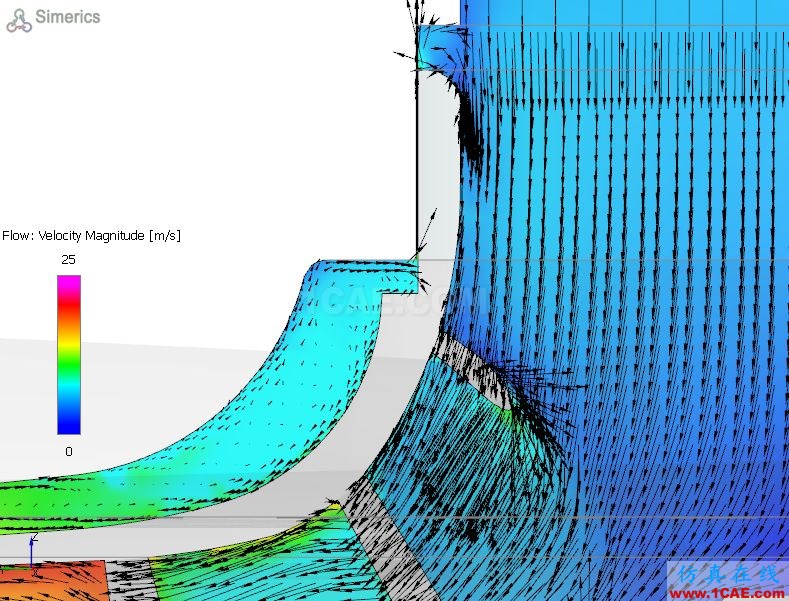

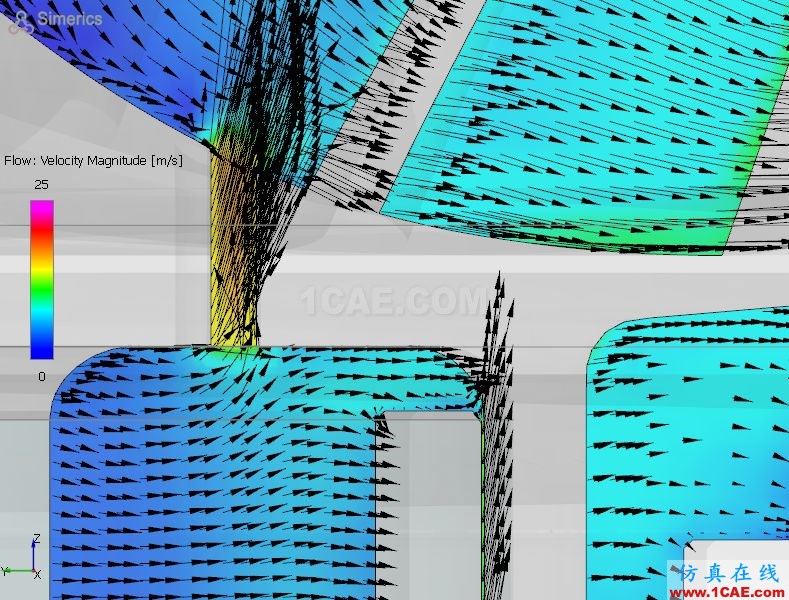

• 密封間隙處速度矢量

• 平衡孔處速度矢量

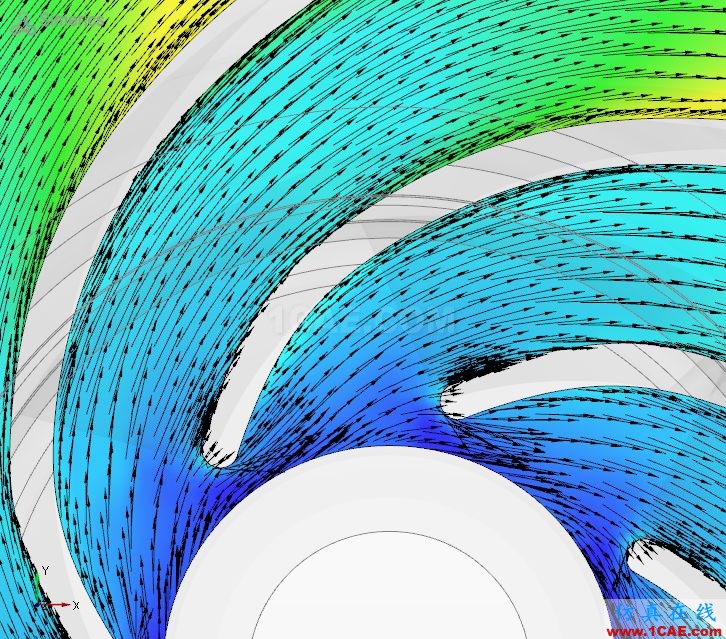

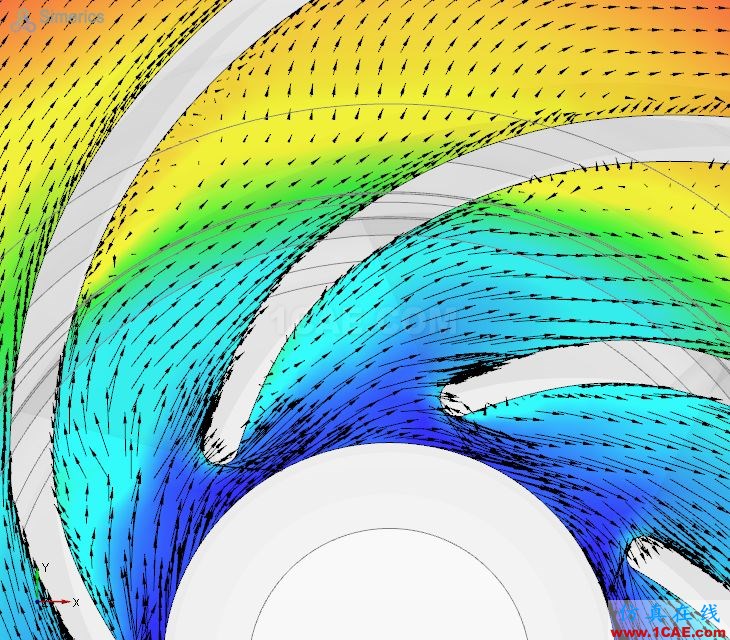

• 275 gpm時相對速度矢量

• 1000 gpm時相對速度矢量

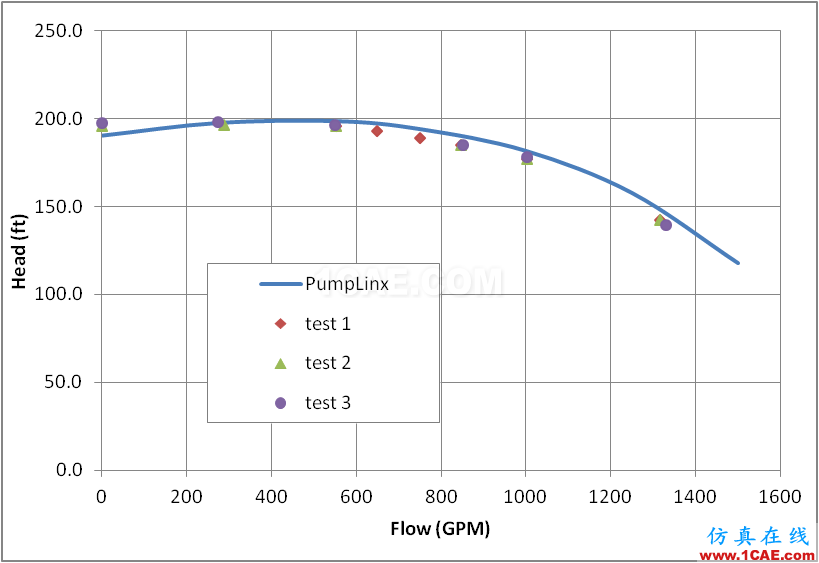

• 仿真結果與實驗數據對比--水頭

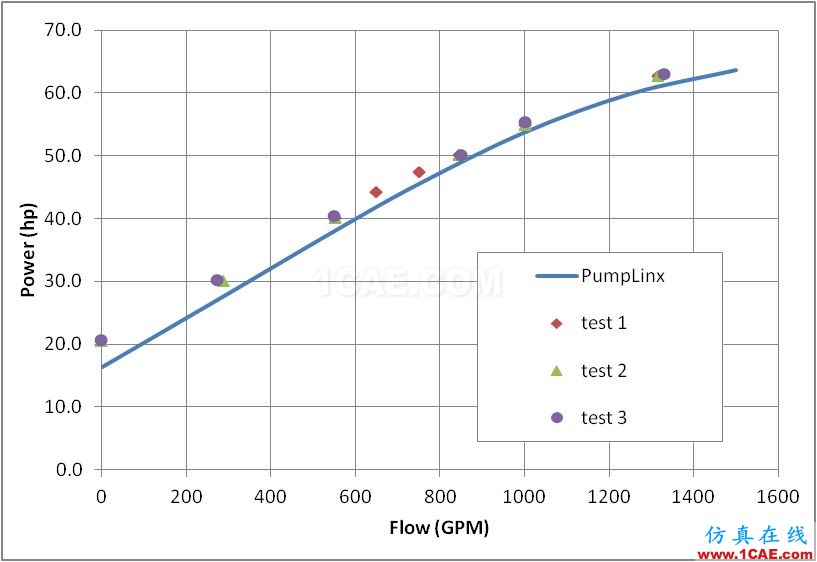

• 仿真結果與實驗數據對比--功率

由圖可見,仿真結果與實驗數據吻合較好,具有很高的精度。

總結

采用PumpLinx對低比轉速離心泵進行了瞬態流場數值仿真,仿真過程中考慮了離心泵的平衡孔、密封間隙、泵殼與泵體間流動等眾多幾何細節,仿真結果與實驗數據高度吻合。

幾點建議

• 數值模擬中應考慮所有重要的幾何特征。

• 采用瞬態流場模擬。

• 驗證網格無關性。

• 當水力功率與實驗數據進行對比時,需考慮其他可能存在的損失。
