搜索使用Isight中fesafe組件進行表面完整性敏度分析
2017-06-16 by:CAE仿真在線 來源:互聯網
本文以受圖示載荷的錐形懸臂鋼梁作為對象,簡要說明使用Isight中fe-safe組件進行表面粗糙度靈敏度的參數化研究。使用的有限元輸入文件為odb文件。模型如下圖所示。
(1)在Isight中創建工作流
啟動Isight,使用已發布的fe-safe組件創建工作流,具體操作步驟如下:

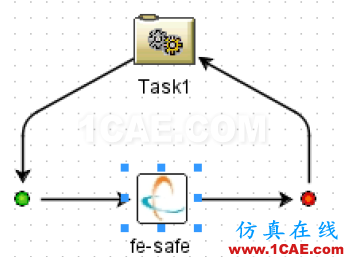

1)拖拽fe-safe組件到默認工作流的水平箭頭上,使其成為仿真工作流的一部分,如圖所示。
2)雙擊fe-safe組件,彈出組件編輯器。
3)點擊FEA solution file:旁邊的按鈕,打開相應文件夾,選擇對應的有限元求解文件cantilever-2.odb,并點擊Open。需要注意的是,組件自動建議將項目保存在該目錄下。
在該面板下部,可以為項目選擇一個不同的文件夾。本次操作將使用兩個分析步中的所有增量步,因此在中間部分,需要取消只讀分析步的最后一個增量步的對應選項。同時,編輯項目之前,需要進行相應的設置,使得fe-safe能夠讀取三維實體有限元模型的幾何。
4)取消Extract just the last increment in a step*復選框。
5)選擇Read Geometry復選框。
(2)在fe-safe中編輯項目設置
1)點擊組件編輯器的右下角Edit Project…按鈕,fe-safe將以組件模式打開。
2)設置有限元模型應力單位為MPa。
3)調整組,使得只有CANTILEVER_BEAM-1_PICKEDSET26和Default可用。
4)表面完整性設置定義為Value,并賦值為1.0。
5)將材料更改為SAE-1144。

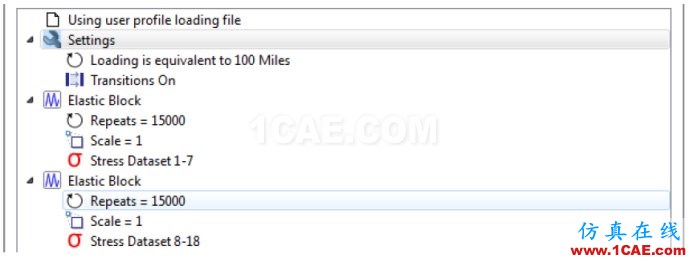

6)定義載荷如下圖所示。
7)退出fe-safe(組件模式),返回Isight界面中的fe-safe組件編輯器。
(3)創建、編輯、設置和映射參數
1)在Isight中的fe-safe組件編輯器中,從Groups>Analysis Group 1中選擇Surface finish,將其設置為Isight的輸入變量。
2)關閉組件編輯對話框。
3)保存Isight文件(擴展名為.zmf)。

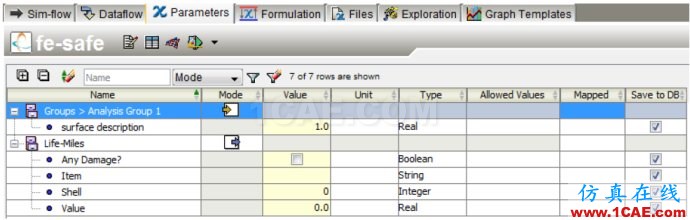

4)左側組件樹中選擇fe-safe,進入?yún)?shù)標簽頁,可以看到表面完完整性已作為輸入變量添加到列表中,同時,疲勞壽命作為輸出參數顯示在列表中。將表面描述參數的類型改為Real,因?yàn)楦暮蟮腒t值將返回到fe-safe中,并應用于循環中定義的后續分析。設置完畢的參數標簽頁如下圖所示。
5)返回工作流標簽頁,將Task1組件更換為Loop組件。

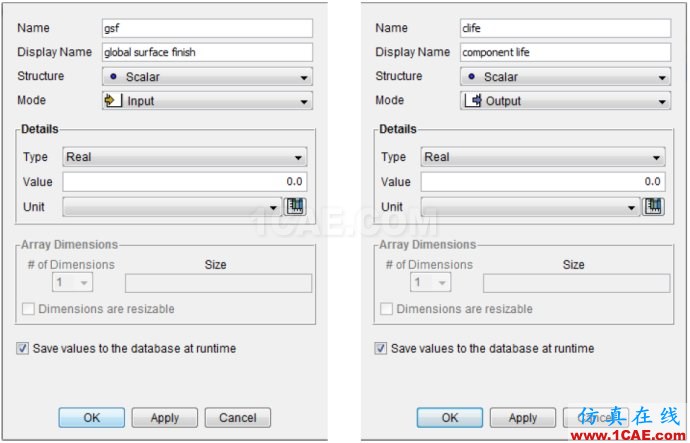

6)左側組件樹中選擇Loop,進入?yún)?shù)標簽頁,為該組件創建兩個新參數gsf和clife,如下圖所示。

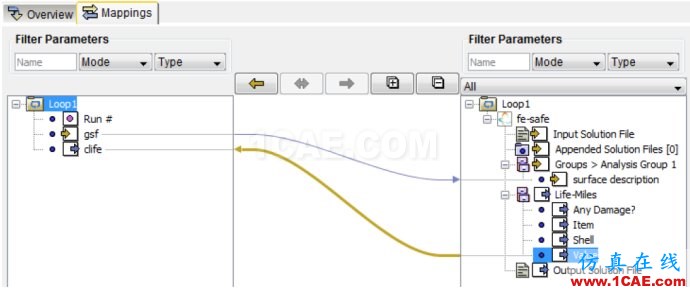

7)接著在數據流標簽頁,完成Loop組件和fe-safe組件之間進行參數映射,如下圖所示。
(4)配置并運行循環組件
1)回到工作流標簽頁,雙擊循環組件,設置循環組件參數。循環類型為for循環,輸入?yún)?shù)為gsf。
2)點擊運行按鈕會按F4,啟動循環組件。
(5)監控分析狀態,查看結果
使用Isight運行門戶的History標簽頁,可以看到循環組件運行的結果。在右側的預覽圖窗口,可以看到數據的動態更新。
(6)結果繪制及說明

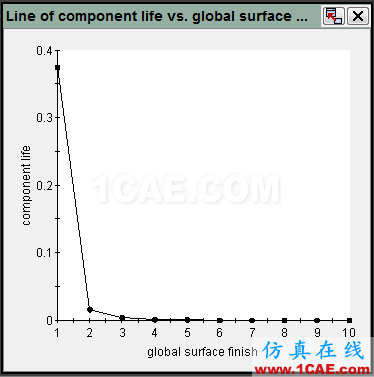

1)繪制gsf和clife的關系曲線圖如下圖所示。
該圖顯示,gsf值為1.0-2時,組件的靈敏度最高。之后,組件的靈敏度顯著降低,gsf大于3時靈敏度相對而言幾乎不變。這種類型的圖可用于以下兩種情況:
(a)找出表面粗糙度的改善量,使得結構能夠滿足指定的壽命要求。
(b)找出表面粗糙度降低的量,同時保持所需的結構壽命。這可用于減少成本以及組件的余量設計分析。
2)分別保存結果模型(擴展名為.zrf)和工作流模型(擴展名為.zmf)。
至此,表面粗糙度的敏度分析完成相關標簽搜索：使用Isight中fesafe組件進行表面完整性敏度分析 fe-Safe培訓 fe-Safe培訓課程 fe-Safe軟件培訓 fe-Safe在線視頻教程 fe-Safe教程 fe-Safe疲勞分析 Fluent、CFX流體分析 HFSS電磁分析 Ansys培訓 Abaqus培訓 Autoform培訓 有限元培訓
