1.簡介

本文以受圖示載荷的錐形懸臂鋼梁作為對象,簡要說明使用Isight中fe-safe組件進行標準的疲勞分析的過程。使用的有限元輸入文件為odb文件。

載荷在第一個通用分析步中施加,在第二個分析步中作用方向變?yōu)橄喾捶较颉Ｊ褂脙蓚€(gè)分析步的所有增量步下的應力序列進行疲勞分析。工況定義如下表所示:

2.在Isight中設置分析

(1)在Isight中創建工作流

啟動Isight,使用已發布的fe-safe組件創建工作流,具體操作步驟如下:

1)拖拽fe-safe組件到默認工作流的水平箭頭上,使其成為仿真工作流的一部分,如圖所示。

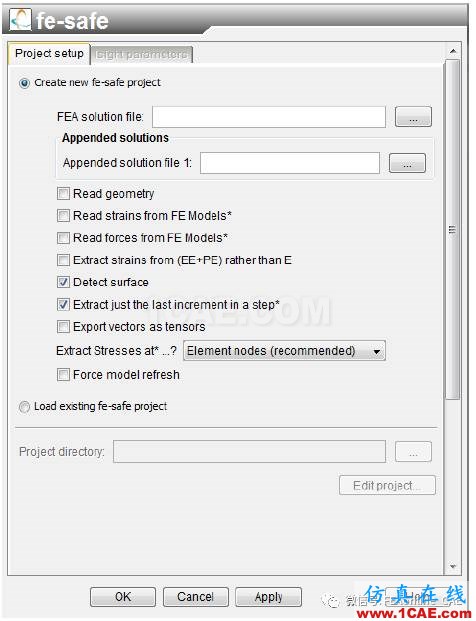

2)雙擊fe-safe組件,彈出組件編輯器如圖所示。

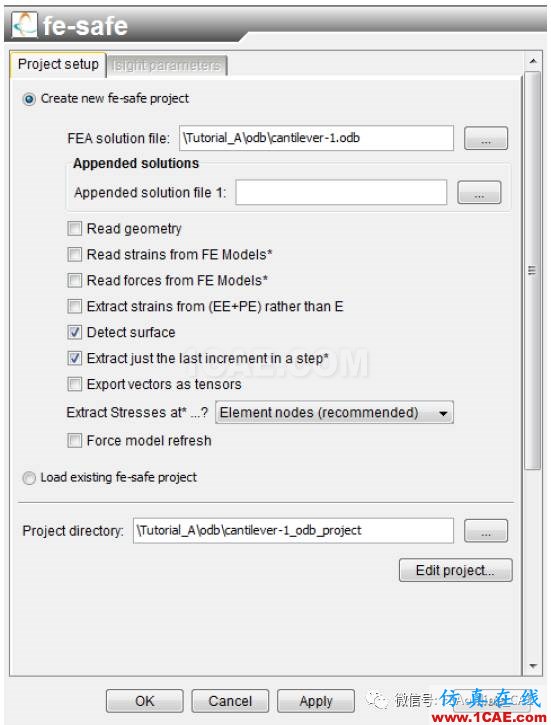

3)點擊FEA solution file:旁邊的按鈕,打開相應文件夾,選擇對應的有限元求解文件cantilever-1.odb,并點擊Open。需要注意的是,組件自動建議將項目保存在該目錄下。

在該面板下部,可以為項目選擇一個不同的文件夾。在中間部分,需要取消只讀分析步的最后一個增量步的對應選項,因?yàn)楸敬尾僮鲗⑹褂脙蓚€(gè)分析步中的所有增量步。同時,編輯項目之前,需要進行相應的設置,使得fe-safe能夠讀取三維實體有限元模型的幾何。

4)取消Extract just the last increment in astep*復選框。

5)選擇Read Geometry復選框。

根據1)-5),fe-safe組件將進行以下操作:

• 讀取文件cantilever-1.odb

• 讀取全部幾何

• 檢測模型表面

• 讀取有限元模型的所有增量步

• 將項目保存在指定的目錄中

(2)在fe-safe中編輯項目設置

1)點擊組件編輯器的右下角Edit Project…按鈕,fe-safe將以組件模式打開。

2)設置有限元模型應力單位為MPa。

3)調整組,使得只有CANTILEVER_BEAM-1_PICKEDSET26和Default可用。

4)接受默認的表面完整性設置。

5)將材料更改為SAE-1144。

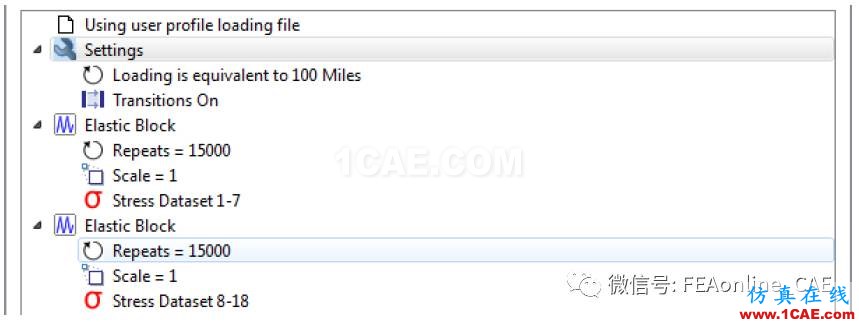

6)定義載荷如下圖所示。

7)退出fe-safe(組件模式),返回Isight界面中的fe-safe組件編輯器。

8)關閉組件編輯器對話框。至此,疲勞分析定義完成,可以提交運行。

(3)運行分析及結果查看

1)高亮Task1,然后點擊運行按鈕或按F4運行分析。

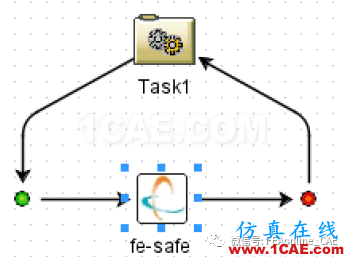

分析運行完成后,在Isight 運行門戶顯示為下圖。交叉的旗幟表示任務成功運行完成,旗幟旁邊的數字表示該組件運行的次數。

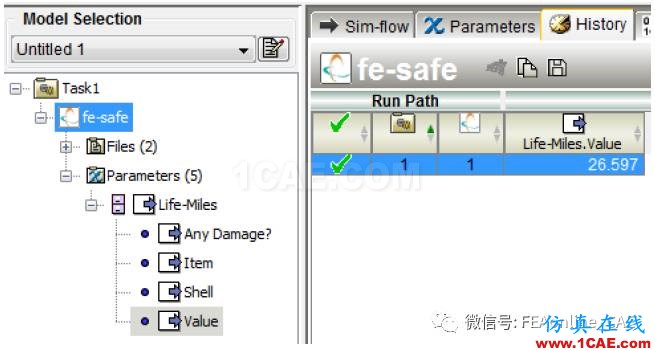

2)展開模型選擇樹,選擇下圖所示輸出。切換到History標簽頁查看歷程壽命的結果值。該值接近26.6英里。或者,可以在Isight的運行門戶右側的預覽圖窗口查看結果。

3)保存結果文件(擴展名為.zrf),以便后續查看。

4)在相同文件夾下保存仿真工作流文件(擴展名為.zmf)。

至此,fe-safe組件配置無誤,并順利運行完成。
