HyperWorks中的基本問題

2016-09-27  by:CAE仿真在線  來源:互聯網

      由于最近小碩剛入職參加工作,有段時間沒跟大家交流,這幾天有HyperWorks用戶跟我交流中遇到了一些問題,故把問題的解決方法進行了詳細的解答,望能幫到各位HyperWorks的使用者。

一、關于鼠標左右鍵的解決問題?

HyperWorks用戶在操作過程中有時會遇到鼠標不能移動等問題,對于該問題如何解決?解決方法按照下面操作:刪除以下位置的.altair文件夾

C: \ Users \ Administrator

C: \ Users \ Administrator \ AppData \ Local

C: \ Users \ Administrator \ AppData \ Local \ Temp

同時從目錄C: \ Users \ Administrator \ Documents刪除以下這幾個文件command.cmf,hmmenu.set,hmsettings.tcl,hwsettings.xml, hwsettings.xml.bk。

二、關于網格重疊現象的解決方法?

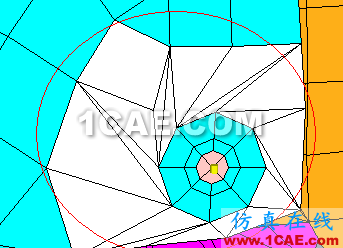

網格重疊現象如圖所示:

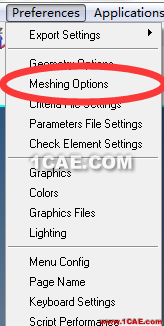

答:首先你檢查下你在meshing option中的topology tevision是否為remesh?

這種問題往往是topologytevision=remesh。

三、是否能在optistruct或radioss中做預應力的頻響分析和瞬態響應分析,如果能做該怎么設置?

(1)、模態法,先做預應力模態分析,然后在做模態法頻響或瞬態。

SUBCASE 1

      ANALYSIS=STATIC

SUBCASE 2

      ANALYSIS=MODES

STATSUB(PRELOAD)=1

      METHOD=1

      SPC=1

SUBCASE 3

      ANALYSIS=MTRAN

      METHOD=1

      SPC=1

(2)、  對于直接法,V13.0.210可以直接設置了
