搜索HyperWorks二次開發基礎【1】
2016-09-27 by:CAE仿真在線 來源:互聯網
在HyperWorks Desktop中使用tcl/tk進行二次開發,所有命令都是面向對象的,命令格式如下:
{object_handle_name} {command} {commandparameter(s) }
HyperWorks中Tcl\TK命令分為四大類,用于操作HyperWorks中各項數據。
? Handle Commands
獲取與其他對象的聯系,Handle Command中含有一個Get前綴與一個Handle后綴。例如:
Tcl> hwiGetSessionHandle sess1
Tcl> sess1GetProjectHandle proj
命令的參數對一個參數為目標對象的Handle Name,同時允許其他參數的出現。
返回值為目標對象的Handle Name
? Operation Commands
執行操作或者測試
例如:
Tcl> sess1CaptureScreen "jpeg" "myimage jpg"
Tcl> post1 AddMode1
參數:Command dependent
返回值:成功0,否則返回錯誤命令
? Property Commands
使用Get- 命令查詢或者獲取目標狀態屬性,使用Set-命令修改目標狀態值。
Get Command
參數:Command dependent
返回值:狀態值
Set Command
參數:Command dependent
返回值:成功0,失敗返回出錯信息。
? List Command
返回列表值,List Command 中有一個含有Get-前綴與-List后綴的命令。
例如:
Tcl> post1GetModelList
HyperWorks中的對象擁有不同的層級,hwi對象是最高層級,其對象都是自動創建的。hwi 命令提供了與HwiSession 目標以及其他一些更高層次應用的聯系。目前HyperWorks早沒戲運行中僅支持一個session,session對象可以通過下面的命令獲取:
Tcl> hwiGetSessionHandle sess1

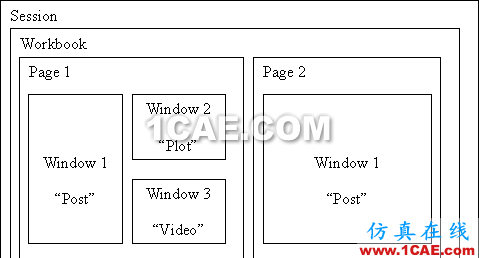

一旦獲取了session 的handle,就可以用通過此handle獲取Hyperworks數據庫中的其他數據,數據層級如下圖所示:
Wondows窗口通過下面命令獲取,并賦予可更改的client type:
Tcl> page1GetWindowHandle win1 1
Tcl> win1SetClientType "Animation"
Tcl> win1GetClientHandle post1
window 的client type在被其他程序獲取后不能后在改變,如果需要改變,需首先將client handle 釋放,更改后,然后重新獲取。
每一個HyperWorks命令對象支持下面的命令:
|
ListMethods |
列出對象相關的所有命令 |
|
ListHandles |
列出某些類型對象的所有Handle |
|
ReleaseHandle |
釋放目標的命令 |
頂層命令hwi命令支持如下功能命令:
|
ListAllHandles |
列出使用的當前命令的所有handle |
|
OpenStack |
Begins automatic handle tracking. |
|
CloseStack |
Ends automatic handle tracking and releases any handles acquired during handle tracking |
