介紹HyperMesh建立幾何模型的一些操作。
包含節點創建,圓的創建,圓弧的創建,線切割,面切割線,創建相切線,對稱操作,平移操作,延伸線,創建倒角,顯式線的方向,刪除臨時節點,顯式節點編號,這些內容,
首先,HyperMesh的操作面板實在是不容易習慣,和Workbench這種windows風格差的太遠,就感覺各種操作太散了,雖然靈活,但是散啊。
不多講。
首先創建一個Components,命名為Line。

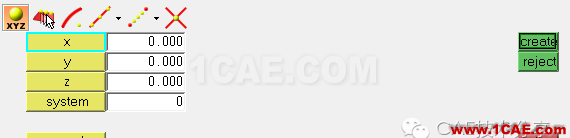

通過Geom面板下的nodes命令建立五個臨時節點。
圖1
并通過Tool面板下的numbers顯式節點號,注意顯式的時候先選擇節點。

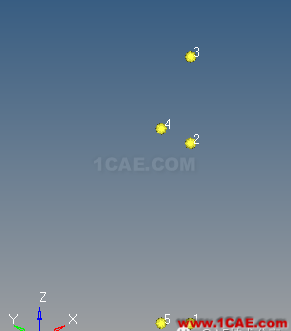

最終五個臨時節點如圖2所示。
圖2

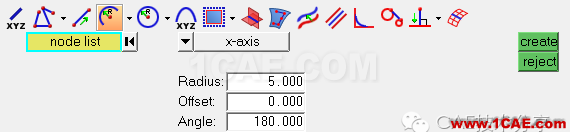

之后通過Geom面板下的lines創建圓,如圖3所示。
圖3
通過圓心和半徑的方式創建,指定方向的時候用x-axis,表示YZ平面內創建。圓心為節點2,半徑為5.
之后,創建圓弧,通過圓心和半徑的方式,注意Offset的意義,可以感受一下。
圖4
最終如圖5所示。
圖5

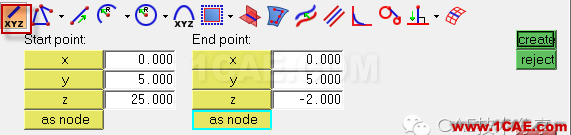

之后創建直線,連接節點4和5,如圖6所示,用as node的方式直接選擇兩個節點即可。
圖6

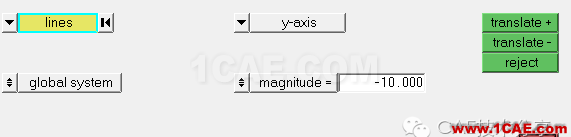

再之后,將創建的直線進行平移。采用Tool面板下的translate,如圖7所示。
圖7
注意選擇lines的方式為duplicate,表示復制平移,注意平移的時候線的方向。查看線的方向通過工具欄Visualization option,如圖8所示,勾選 Show line direction.
圖8

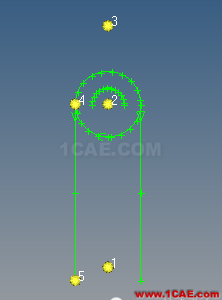

此時的模型如圖9所示。
圖9

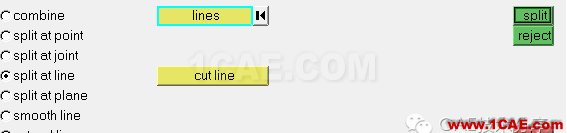

再之后進行線的切割,Geom面板下的line edit,如圖10所示,通過線切割線,將整圓用兩條直線切割。
圖10
再然后通過Tool面板下的delete命令刪除多余的線。

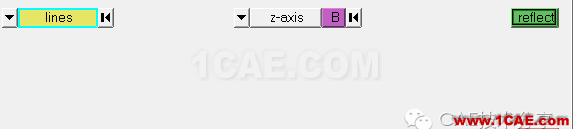

再然后,通過對稱,將小圓向下復制,通過Tool面板下的reflect,如圖12所示,z-axis表示沿著XY平面對稱,并且需要指定平面的一個基點。同時依然采用duplicate的方式完成。
圖12
此時的模型如圖13所示。
圖13

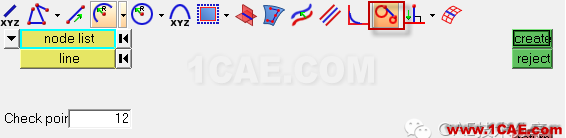

再之后,生成兩條切線,通過節點3和大圓相切,通過Geom面板的lines,如圖14所示。
圖14

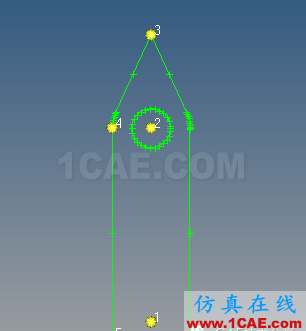

再之后,采用相同的操作,切割切線,刪除多余部分,此時的模型如圖15所示。
圖15

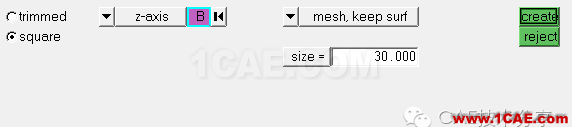

再之后,新建一個Component,命名為surf。通過Geom面板的planes命令創建一個面,如圖16所示,采用square的方式,新建的平面與XY平面平行,并且通過基點(節點1),平面的長寬為30.
圖16
如圖17所示。
圖17

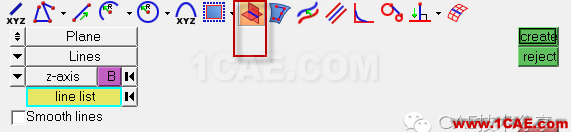

再之后通過兩條直線在平面上生成一條交線,通過Geom面板的line,如圖18所示。
圖18

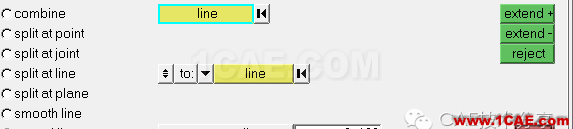

再之后,將線進行延伸,通過Geom面板的line edit,如圖19所示,通過延伸到線的方式完成。
圖19

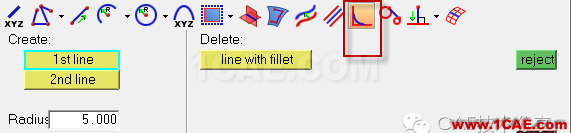

再之后,生成倒角,通過Geom面板的line,如圖20所示,注意需要先輸入半徑,可以勾選Trim original lines。
圖20

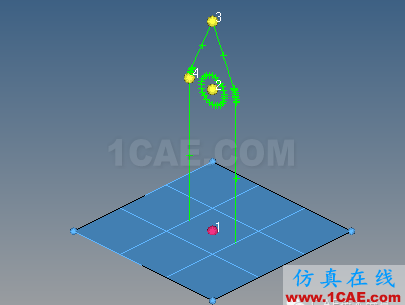

此時的模型如圖21所示,注意,這里沒有切換component,所以后來的線和面是一個圖層,顏色一樣。
圖21

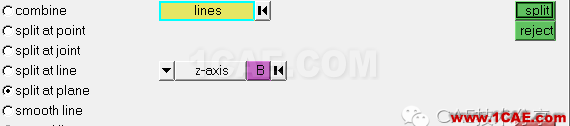

再之后通過面切割線,通過Geom面板的line edit完成,如圖22所示。
圖22
再刪除多余的線即可完成。

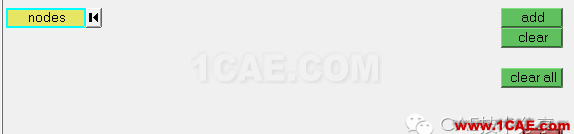

再之后,刪除創建的臨時節點,通過Geom面板下的temp nodes,如圖23所示。
圖23

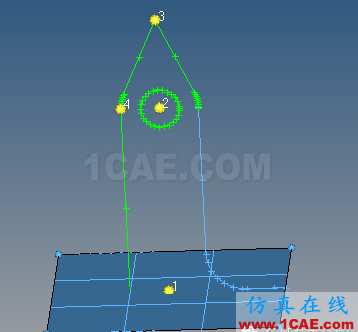

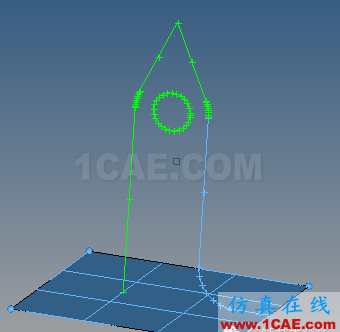

最終模型如圖24所示。
圖24
