搜索hypermesh與ABAQUS對接：.inp文件導入導出
2016-11-04 by:CAE仿真在線 來源:互聯網
利用hypermesh建立有限元模型,export為.inp文件,在ABAQUS中導入文件,建立有限元模型是比較常用的建模方式,利用ABAQUS分析計算;
一、hypermesh 導出.inp文件
二、ABAQUS 導入.inp文件
1、hypermesh導出.inp文件
如圖1所示:在hypermesh中做好前處理之后,依次單擊file→export→選擇export solver deck;進入export設置界面,如圖中設置,然后單擊export即完成hypermesh輸出模型文件.inp;
圖1 hypermesh導出.inp文件設置
2、ABAQUS 導入.inp文件

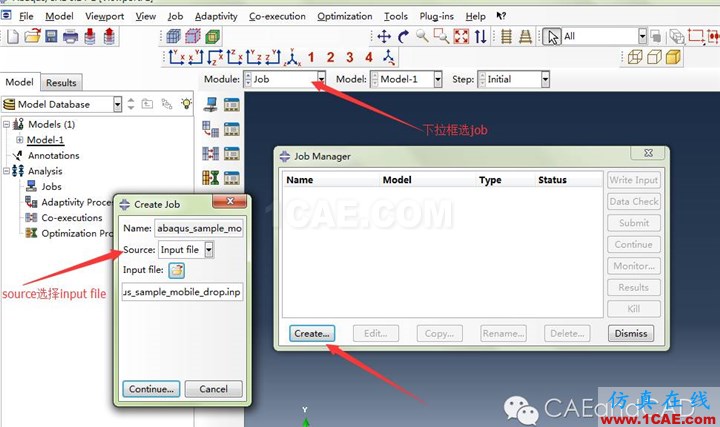

ABAQUS導入.inp文件有兩種方式:(1)建立job,source選擇input file,選擇要導入的文件,單擊continue,如圖2所示;隨后進入edit job界面如圖3所示;
圖2 ABAQUS create Job
選擇默認設置,后續需要設置時再補充說明;單擊ok即完成;

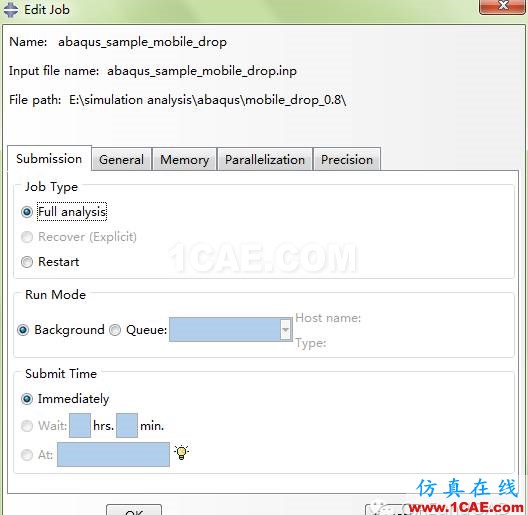

圖3 edit Job

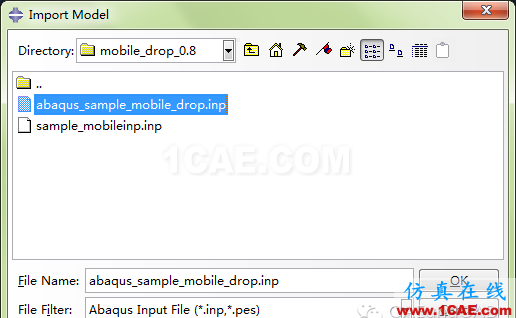

(2)依次單擊file→import→選擇model,在import model窗口file filter選擇*.inp文件類型,選中導入的文件,單擊OK;
