搜索HyperWorks Tips & Tricks：通過直接在幾何形體上施加載荷來快速創建多個載荷
2017-01-05 by:CAE仿真在線 來源:互聯網
通過直接在幾何形體上(線、面、體)施加載荷并將載荷映射到有限元網格上,HyperMesh能夠非?？焖俦憬莸貫樗枰膸缀误w創建多個載荷。
下面這個例子將展示如何在僅選取了4條線情況下創建多達80個約束。
1. 點擊BCs 下拉菜單,選擇Create > Constriants

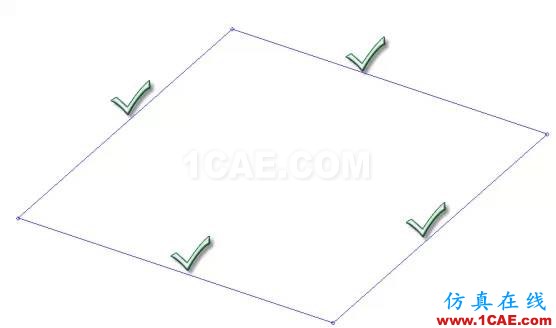

2. 點擊左邊的三角形下拉菜單,將選擇類型改為 Lines

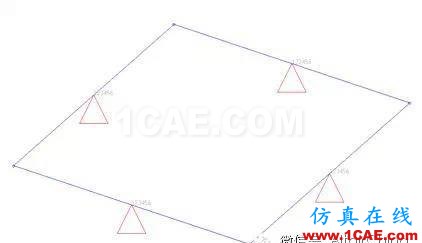

3. 選中需要加約束的線,創建需要加在所選中的線上的載荷,如下圖所示。

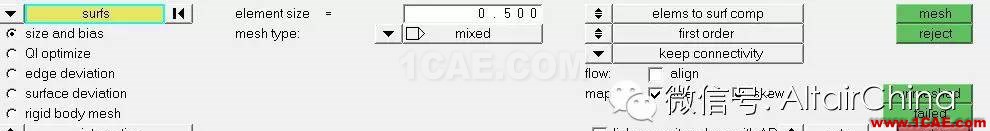

4. 使用HyperMesh的網格工具(例如automesh面板)給模型劃分網格
5. 點擊BCs 下拉菜單,選擇Loadson Geometry

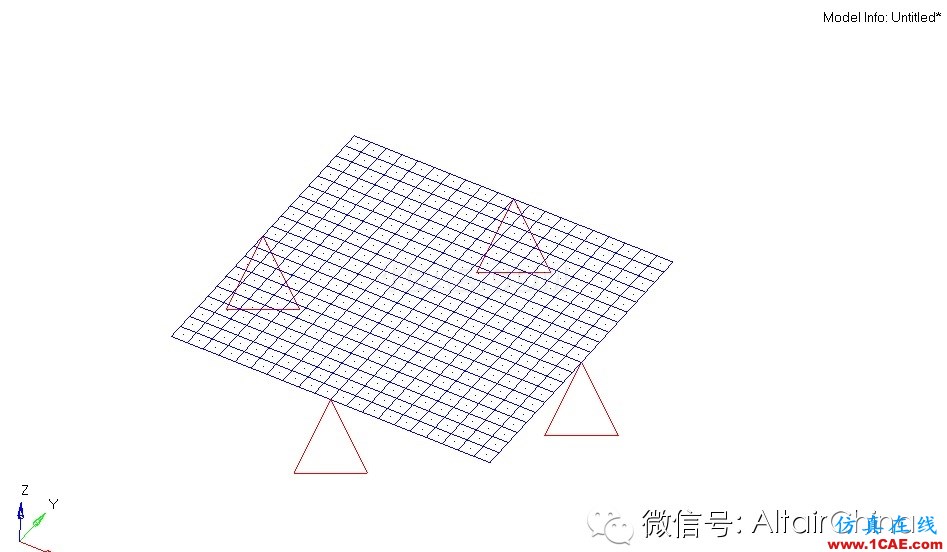

6. 選擇包含了之前所創建約束的loadcollector然后點擊 Map Loads 將幾何形體上的載荷映射到有限元網格上
這個操作會將所選擇的線上的約束映射到線上的每一個節點上,在這個例子中,一共創建了88個約束。
