Hypermesh基礎入門<1>

2017-02-23  by:CAE仿真在線  來源:互聯網

測量

Hypermesh在建模時打開文件有Geometry,Model,Solver deck等類型,其中的Geometry即是需要建模的幾何圖形,Solver deck就是建好的模型,Model是幾何圖形+網格的混合體。

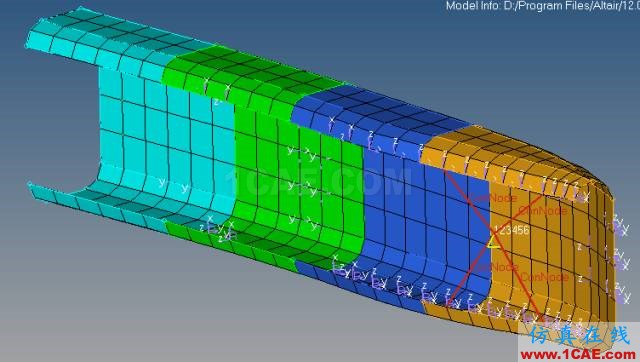

今天打開的是一個model,既有幾何又有網格,安裝了Hyperworks后,軟件自帶了培訓用的模型,安裝在D盤的話模型地址就是D:\Program Files\Altair\12.0\tutorials\hm

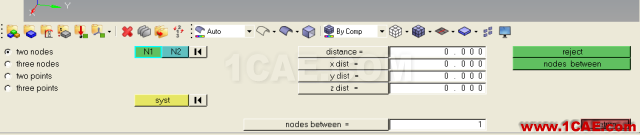

有時我們需要測量模型里點的相對位置,這時候直接按F4快捷鍵,就會轉到以下面板

最左邊的四個可選項分別對應兩個節點、三個節點或兩個點、三個點

兩個節點測量的是網格的節點的相對位置,

左鍵點擊N1,邊框變量,然后左鍵點擊網格的節點會有圓球形的節點出現,代表節點N1,再點一個節點代表節點N2,選錯時,點擊右鍵節點會消失

兩個節點選中后右側會顯示兩點間的距離,以及直角坐標系下的差值,也就是測量結果

此時如果點擊右邊的”nodes between“,那么就會出現一個新的節點在N1和N2的中間

在以下顯示的位置輸入整數后,再點擊”nodes between“就在兩個點之間生成輸入個數的點

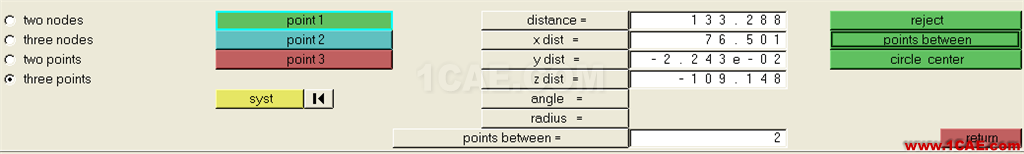

除了兩個節點外還可以選擇三個節點,此時一般用于測量角度或半徑

距離是N1和N2的距離,angle是三個點構成的夾角,半徑是三個點構成的圓的半徑

右側多了一個”circle center",這個超有用,點擊是會會生成三個點所構成的圓的圓心,這樣就可以測量圓心相對其它點的位置

即使點擊“return”以后生成的點之間的點或圓心都不會消失

另外除了Node外還有Point可以選擇,這是因為node測量的是網格節點的相對位置,而point是用來測量幾何上的點的相對位置

這也是Node和point的區別,一個是網格上的節點,一個是幾何上的點

point一樣可以生成”circle center"和”nodes between“

模型管理

打開一個模型,點擊左上角的File在軟件自帶培訓模型里打開一個模型

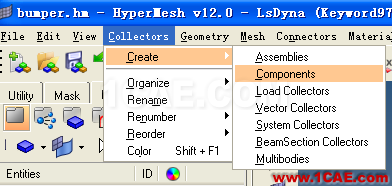

創建一個Component組件,兩種方法,一是點擊Collector下拉菜單,點擊Creat,再點擊Components;

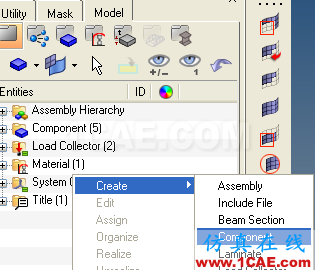

二是點擊下圖中Mask后排的Model,然后右鍵點擊空白的地方,出現的菜單里選擇Creat,再點擊Components;

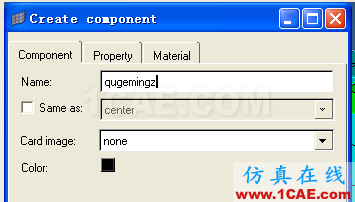

起一個自己看得懂的名字,隨意選一種顏色,然后點擊創建,其他的先不管它。

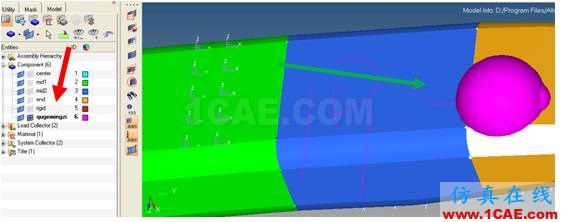

然后左邊的結構樹里的Component里會出現一個新的組件,黃色箭頭這個就是剛剛創建好的組件了,它后面有個編號,編號后有顏色點擊右鍵可以改顏色。

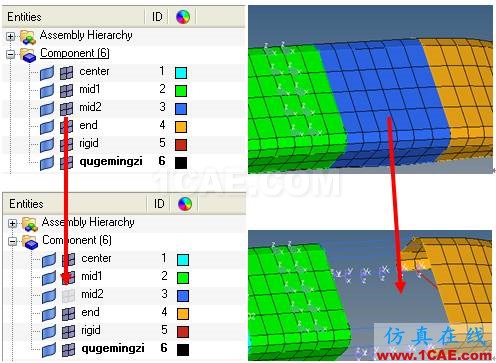

Component里可包含網格和幾何,上圖中的綠色箭頭點擊一下,組件里的幾何就會被隱藏,紅色箭頭點擊一下,組件網格就會被隱藏。

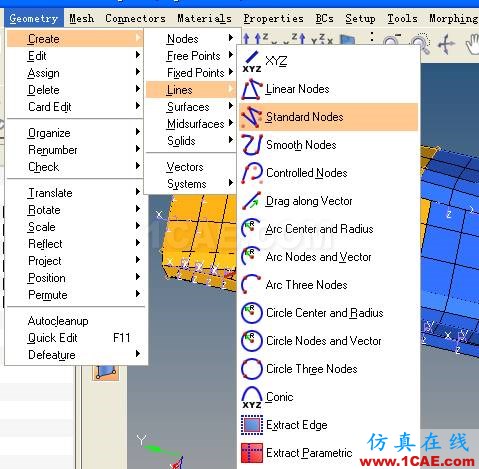

接下來創建線、點等平面幾何,一種方法是在菜單欄里點擊Geometry,然后點擊Create,再選擇Lines,如果要畫其他幾何的畫就選擇其它的;

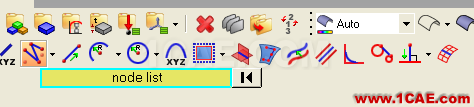

除了上面的方法也可以在最下面的面板中點選綠色盡頭指著的Geom,然后點擊要畫的圖的類型,比如線lines。

畫線的方法很多種,理解并不是太難,和其他制圖軟件一樣,多種方式來構造線,比如幾個點連接、一個點往一個方向拉升、圓心和半徑畫圓等等,可以隨意點擊來畫線以了解這些畫線功能。

同樣的道理可以畫點、面,還有球等等,用的不會太多,需要的時候記住Hypermesh是可以畫很多種類的幾何圖形的,不一一而足。

在畫幾何時候,一開始創建的組件的名字的顏色要比其它的組件要更黑更粗一些,這代表所畫的圖是被放在這一個組件里的。

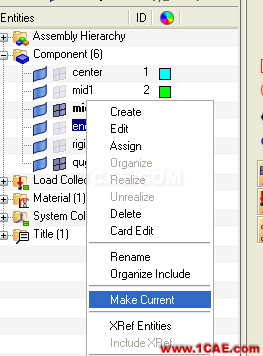

如果想要更換組件,需要用右鍵點擊要選的組件,然后選擇make current,這時候被選中的組件就會變亮。

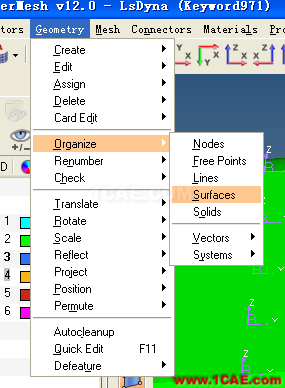

接下來把圖或網格移從一個組件移動到另外一個組件里,也是兩種方式,一是點擊菜單里的Geometry,不過這回不點“創建”而是點擊Organize,然后點擊那個都沒關系。

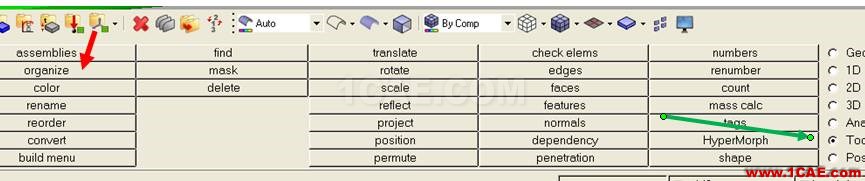

第二種方式是在面板上點選Tool,然后點擊下圖中的紅色箭頭指著的Organize

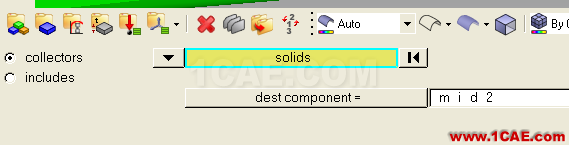

然后界面是下圖這樣,最左邊要選擇collectors

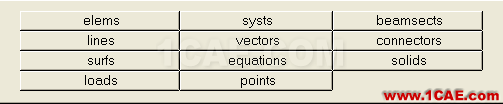

黃底上的字表示要移動的類型,點擊上圖中的倒三角箭頭,,可以選擇要移動的元素類型。dest component=意思是指移動的目標組件,根據需要點擊選擇。

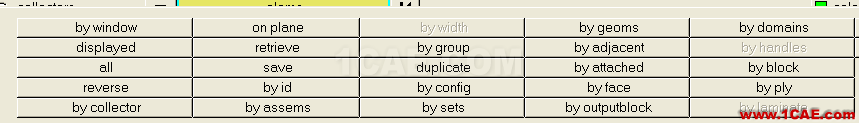

比如移動網格到mid1里面,選擇elems,dest哪里點選mid1,然后點擊黃底的字,出現一個窗口,這里是表示要用什么手段來選擇網格,如窗口、顯示、所有或通過ID、選擇反轉扥等,根據自己的需要選擇,用幾次就明白了。

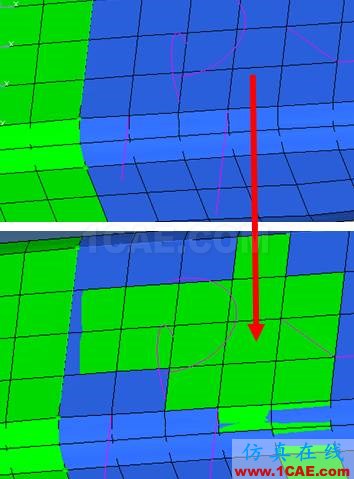

選好后點擊最右側的Move,被選中的網格變成了與mid1的網格相同的綠的,表示網格已經被移動到了mid1里。
