在HyperMesh中Process Studio的使用

2017-02-23  by:CAE仿真在線  來源:互聯網

Process Studio是HyperWorks自帶的一個開發工具,下面用一個例子說明Process Studio的使用。

1)通過開始菜單Altair HyperWorks 13.0 > Tools > Process Studio啟動Process Studio

2)創建一個template,如下圖所示。

3)點擊Process Studio下方的Control view,選擇子菜單為utils,如下所示。

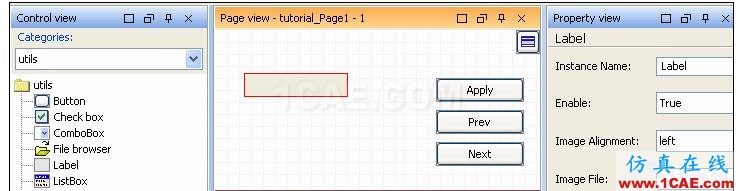

4)選擇label控件拖到屏幕,如下。

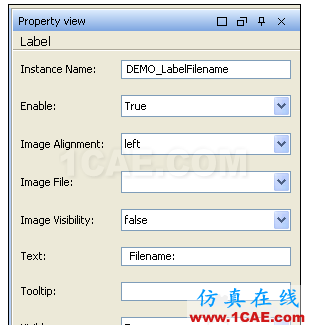

5)在右邊的屬性框設置該label的屬性,如下所示。

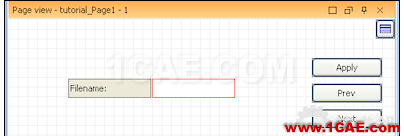

6)拖動Text field控件到屏幕,如下所示。

7)同樣設置該控件的名稱為: DEMO_TextFilename。

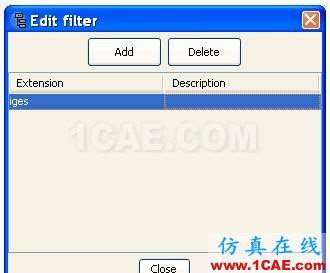

8)拖動File browser控件,設置名稱為:DEMO_FBFilename,點擊屬性對話框里面的File Filter ,點擊Add,在extension里面輸入iges,如下所示。

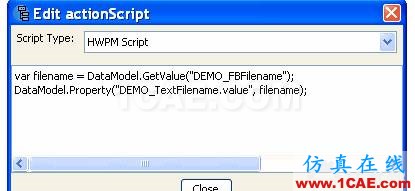

9)點擊屬性框的Script,設置腳本類型為HWPM Script,并輸入腳本:

var filename = DataModel.GetValue("DEMO_FBFilename");

DataModel.Property("DEMO_TextFilename.value", filename);

如下所示:

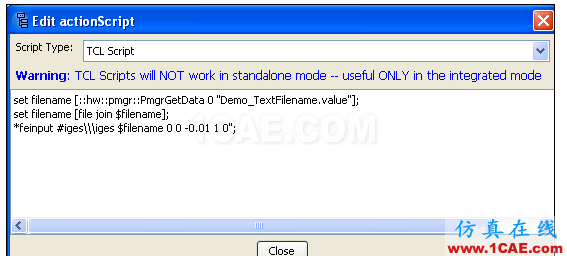

10)修改Apply按鈕的顯示名稱為Import,并設置腳本:

set filename [::hw::pmgr::PmgrGetData 0 "DEMO_TextFilename.value"];

set filename [file join $filename];

*feinput #iges\\\iges $filename 0 0 -0.01 1 0";

如下所示:

11)添加一個page,在這個新page上面添加label控件,名稱為:DEMO_LabelMeshSize,顯示名稱為Mesh;

添加Text field控件,名稱為:EMO_TextMeshSize

修改Apply按鈕的顯示名稱為Mesh

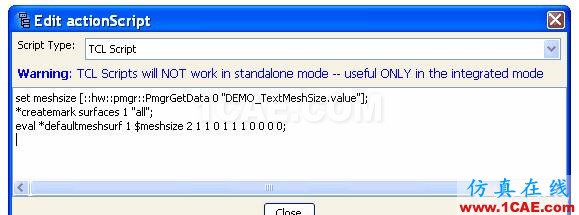

12)修改Mesh按鈕的腳本為:

set meshsize [::hw::pmgr::PmgrGetData 0 "DEMO_TextMeshSize.value"];

*createmark surfaces 1 "all";

eval *defaultmeshsurf 1 $meshsize 2 1 1 0 1 1 1 0 0 0 0;

如下所示:

13)創建流程樹,回到Process view。選擇Process右鍵添加任務,如下所示。

14)在屬性窗口設置Name和Label為Import_IGES,

Task Type: HWPM Page

HWPM Page: tutorial_Page1

如下所示:

15)創建第二個任務,設置如下:

16)保存

17)打開hypermesh,打開Process Manager,指定剛保存的文件即可加載并使用。
