14.1打開培訓里的模型fe_to_surf.hm

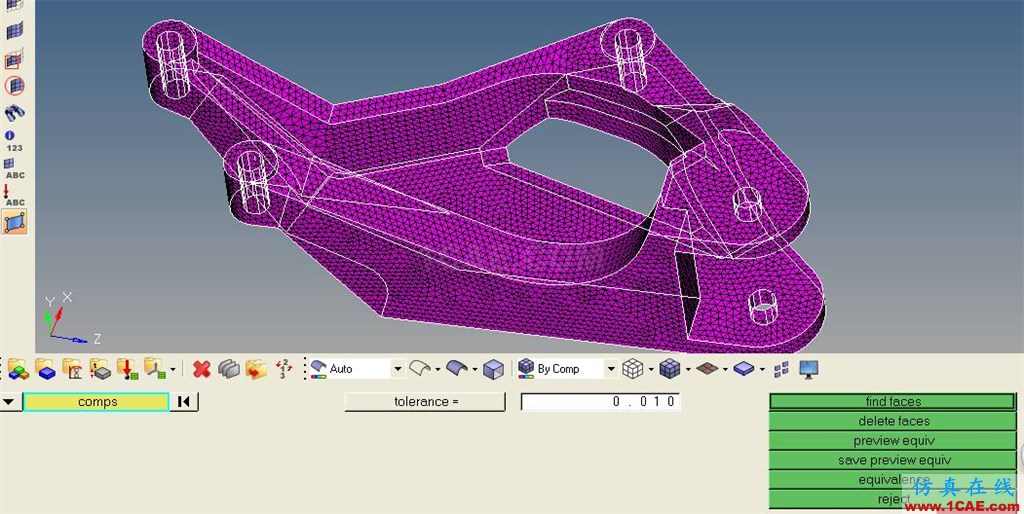

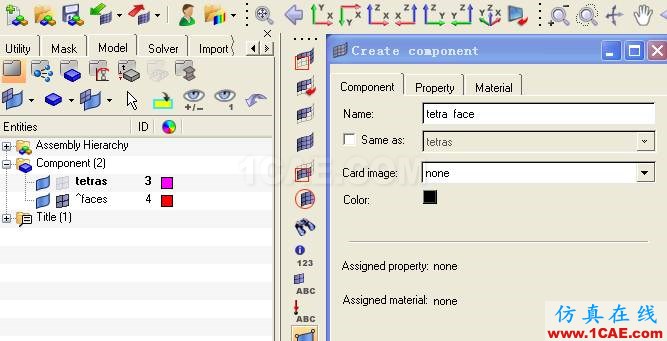

點擊find faces,這時候component里多了一個^faces,關掉網格tetras

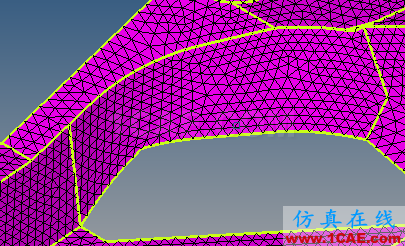

找到的面網格如下:
14.2創建一個component

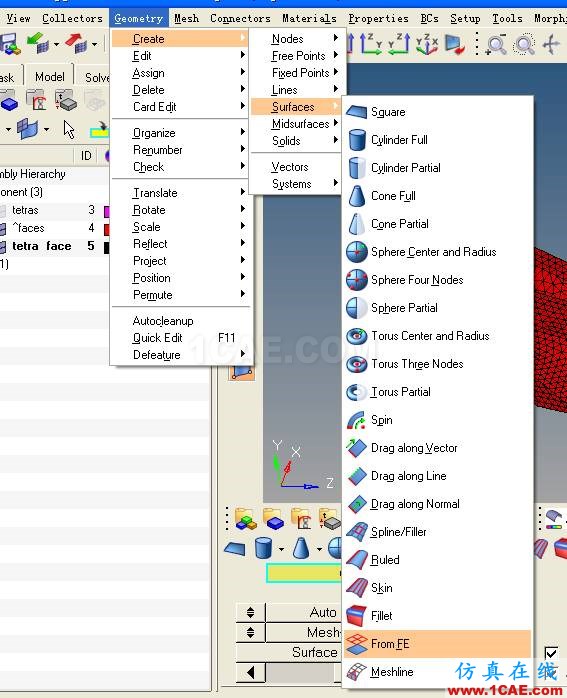

從Gemotry里創建面,選擇From FE來創建
elems選擇所有顯示的網格,下面的選項分別選Auto detect features,軟件自動根據默認的幾何角度來尋找邊(22.5度),tolerance選擇自動,這是指創建面的容差根據網格的平均尺寸確定
點擊creat創建面,幾何就創建成功了
保存即可。
以上說到的自動生成的幾何面,有可能不是我們所期望的,因為生成的幾何是不可以修改的,而有時候我們是需要根據生成的幾何重新劃分質量更好的網格,因此就需要在生成幾何過程中根據自己的意思來分割整個幾何面,建立更好的模型。

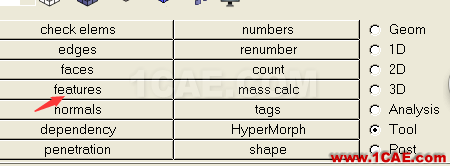

15.1在以上的基礎 上刪除掉創建好的幾何,然后通過feature進入界面

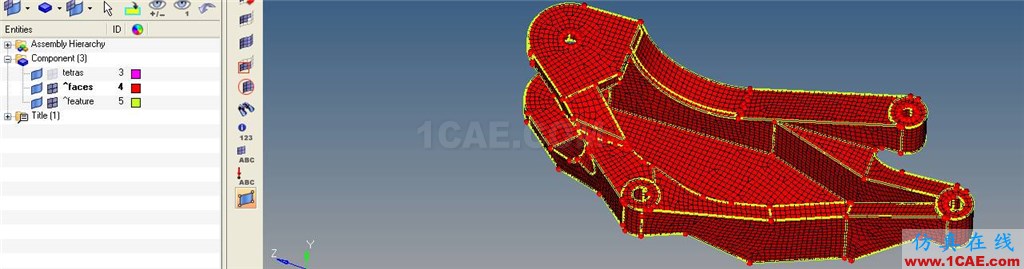

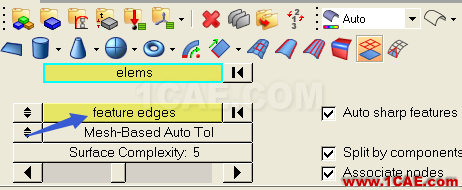

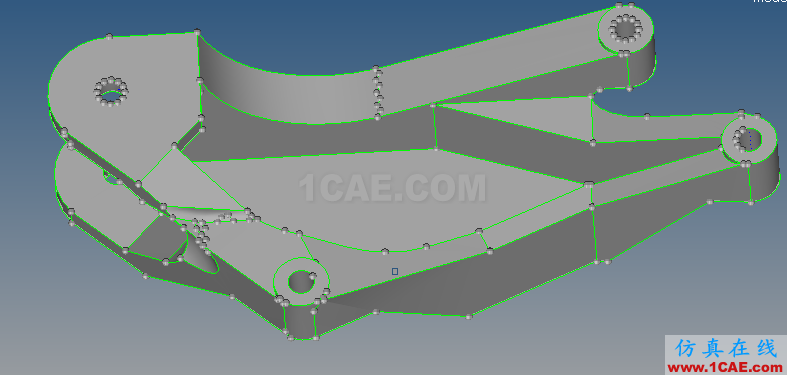

將comps改為elem,特征角選擇30度(這個角度越小生成的邊線越多,但分的更仔細,需要多試幾何角度來選擇接近期望值的角),角度下面的simple改為高級,elem選擇所有顯示的網格,點擊右側的features,模型出現黃色邊線,左側component里多了一個編號5的新component

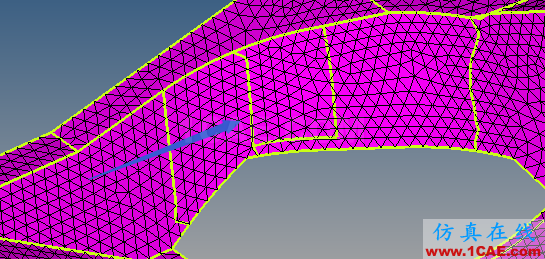

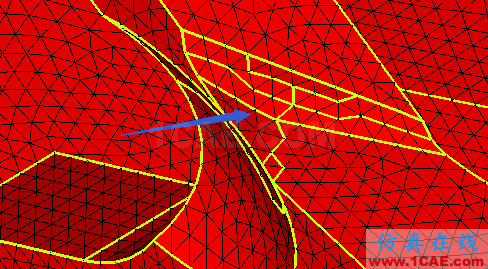

瀏覽生成的邊線,有一些不必要的邊,在features界面里選擇edit,然后選擇這些邊將其刪除掉(element features to remove),然后通過兩個拐角點或其它點重新創建一條邊(nodes to add feature)。
用同樣的方法對以下邊進行修改,先刪除掉,再創建新的

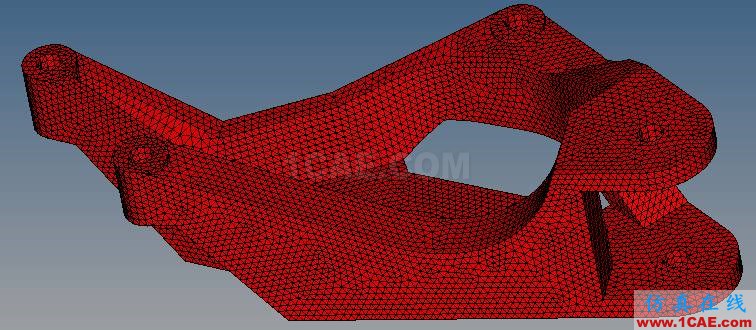

創建之后如下圖所示,可以根據需要對整個幾何進行任意分割,這樣有利于后邊根據自己的需要劃分質量更好的網格
全部編輯好以后,進入geometry里面的通過FE創建面,elems通過by collector選擇faces,也就是在faces界面里找到,然后不再自動找特征,而是選擇特征邊,然后通過by collector編輯好了的feature,也就是黃色的邊界線,其它不變。

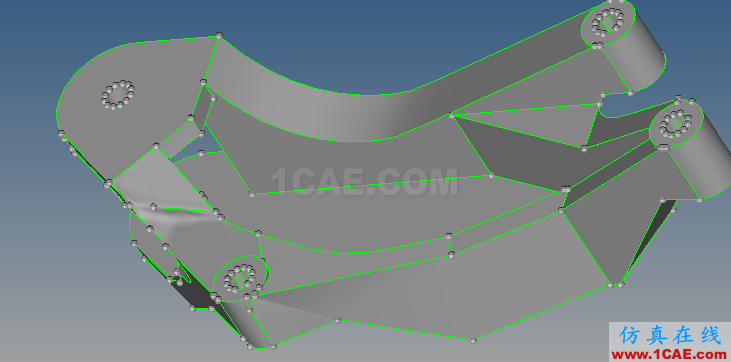

點擊創建生成想要的幾何和邊界。
