ICEM網格-曲邊貼合問題

2016-10-06  by:CAE仿真在線  來源:互聯網

問:

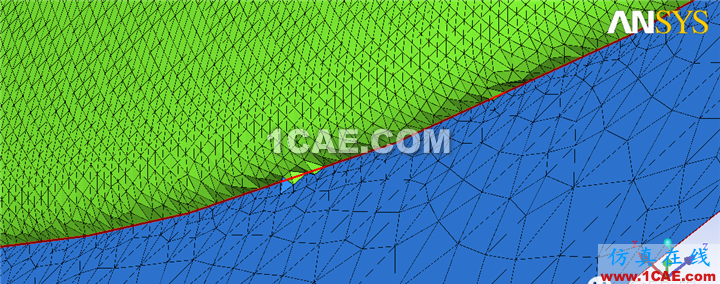

我對ICEM-CFD不是很熟悉,我打算畫一個汽車的網格,目前遇到一些問題。我使用的是tet和邊界層網格,但是有時候我發現汽車的邊 上,Octree網格并不能和曲線很好的貼合,這是咋回事呢?如圖:

:

試試Edge Criterion,多找找相關信息。

追問:

你好, 感謝回復,今天我徹底的玩了一下這個Edge Criterion,我發現降低Edge Criterion會產生很嚴重的問題。增加Edge Criterion問題有所改善, 但依然有一小部分不好的網格單元。這并沒有解決我的問題。我更仔細的看了一下,發現整個求解域都存在這個問題,網格單元不能和曲線相貼合。 我貼了一個圖,多謝交流!

對于這些網格單元,手動修改吧!在edit mesh標簽下,move nodes,然后project node to curve。瞧!
