ICEM CFD中提供了網格變換功能,其基本原理為通過對2D網格進行拉伸、旋轉等操作構建3D網格。

能夠用于拉伸的網格類型沒有限制,可以是線網格,也可以是面網格。

如下圖所示將線網格拉伸形成面網格,再將面網格拉伸形成體網格。

在ICEM CFD中拉伸網格,一般包括以下步驟:

• 創建必要的輔助線(如旋轉中心、拉伸線等)

• 產生低級網格(二維面網格或一維線網格)

• 選擇網格拉伸,設置拉伸參數,形成拉伸網格

• 創建Part,將面網格或線網格添加至Part中

通過選擇Edit Mesh標簽頁下按鈕Extrude Mesh按鈕可激活網格拉伸功能。

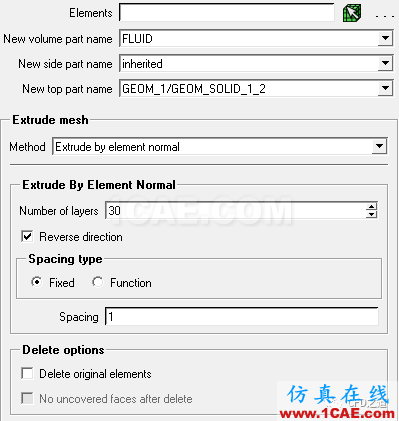

拉伸參數設置面板如圖所示。

• Elements:選擇待拉伸的網格。必須要設置

• New volume part name:設置形成的新網格放置的Part

• New side part name:設置part放置拉伸形成的側邊面網格

• new top part name:設置part放置由于拉伸形成的頂部面網格

• Method:設置拉伸方法

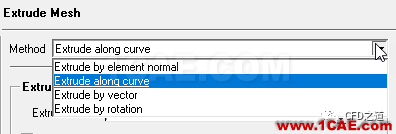

ICEM CFD網格拉伸包括4種模式:

• Extrude by Element normal:沿法向拉伸

• Extrude along curve:沿曲線拉伸

• Extrude by vector:沿指定向量拉伸

• Extrude by rotation:旋轉拉伸

選擇Method中的選項為Extrude by element normal可采用法向拉伸方法。

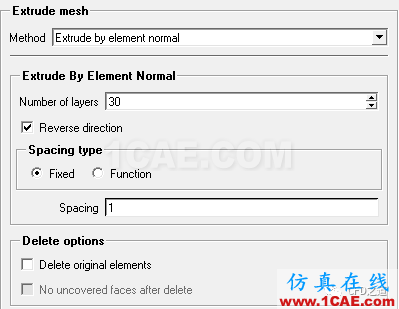

面板中包含的參數:

• Number of layers:指定拉伸的網格層數

• Reverse direction:翻轉拉伸方向

• Spacing type:指定網格間距,可以指定恒定間距,也可以以函數形式指定間距

• Delete original elements:激活此選項可以在拉伸后刪除原始網格

選擇Extrude along curve可采用沿曲線拉伸方式。

一些參數:

• Extrude curve:選擇用于網格拉伸的已有的幾何線

• Show curve directions:激活此項可在線條上顯示箭頭表示拉伸方向

• Orient axially:激活此項,拉伸的每一層網格均保持第一層網格方向。默認情況下不激活此選項,則每一層網格方向與引導線垂直

• Reverse curve direction:翻轉拉伸方向

• Project to geometry:若激活此項,則邊界位置網格節點會投影到幾何面上(一般情況下建議激活此選項)

• Number of Layers:設置拉伸的層數

• Twist per layer:指定每一層旋轉的角度,常用于形成螺旋型網格

• Spacing type:指定網格間距,可以使用恒定間距,也可以使用曲線上指定的分布律

選擇Extrude by vector可采用沿向量拉伸方式。通過向量指定拉伸方向。

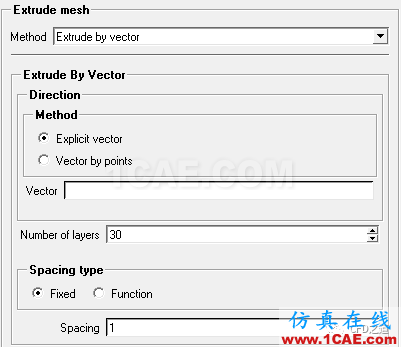

一些參數:

• Explicit vector:顯式指定方向向量。如0 0 1表示沿著z方向

• Vector by points:通過選擇屏幕上的點來確定向量。選擇點的過程中注意起始點和終止點的順序。

• Number of Layers:設置拉伸的層數

• Spacing type:指定網格間距,可以指定恒定間距,也可以以函數形式指定間距

選擇Extrude by rotation方法可對指定網格進行旋轉。

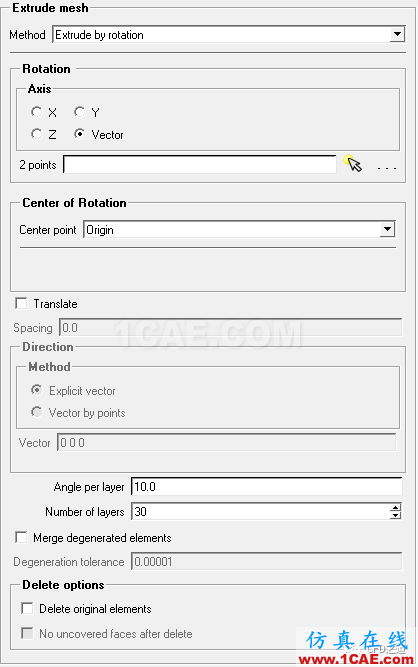

• Axis:指定旋轉軸,可以是X、Y、Z軸,也可以通過指定兩個點形成的向量來定義旋轉軸

• Center of Rotation:指定旋轉中心,可以指定坐標原點,或直接指定屏幕上的集合點

• Translate:若激活此選項,則拉伸的網格既包含旋轉又包含平移

• Angle per layer:每一層旋轉的角度

• Number of layer:指定旋轉層數

• Merge dengenerated elements:合并退化的網格單元。主要指的是在旋轉軸附近的網格
