1、生成2D網格

不管是利用block還是直接劃分2D面生成的網格,在生成網格之前,必須確保已創建好part。換句話說,在2D網格生成之前,需要確保已經創建好part為邊界命名。事實上,在導入或創建幾何文件后馬上進行part的創建,是一個不錯的習慣。

若是利用block的方式生成2D網格,則必須通過File>mesh>load from blocking或者在樹形菜單的pre-mesh節點上點擊右鍵并選擇convert to unstruct mesh,以生成網格。

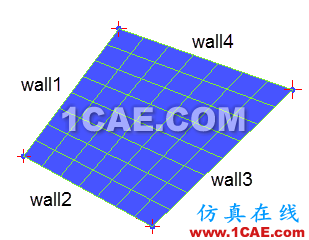

測試網格及其邊界命名如下圖所示。

2、網格拉伸

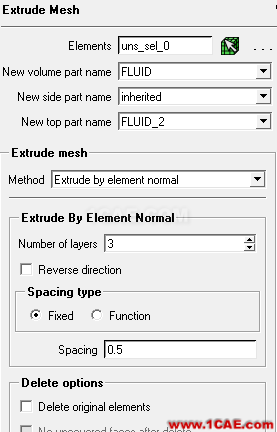

先來看看網格拉伸面板,通過點擊Edit Mesh標簽頁下網格拉伸按鈕,即可進入設置面板,該面板如下圖所示。

各參數含義:

(1)Elements:這個無需解釋,就是你所要拉伸的原始2D網格。我們稱之為原始網格(original elments)

(2)New volume part name:形成的3D計算域名稱。一般來講,我們可以從下拉框中選擇2D計算域的名稱,也可以直接輸入名稱。

(3)New side part name:新形成的側邊Part名稱?？梢詮南吕蛑羞x擇,也可以直接輸入,還可以使用默認的inherited。不管采用哪種方式以及生成多少個側面,ICEM CFD只能用一個part來放置這些側面。故最好在這里自己命名一個part,若確實有必要分割的話,可以在FLUENT中進行分割。若采用inherited的方式,則生成的側邊網格被放置在與被拉伸的2D網格相同的Part中。

(4)New top part name:指定拉伸后頂部面的part。ICEM CFD會默認自動命名,如上圖則命名為FLUID_2,我們可以自己指定一個名稱。

其實還有一個面我們沒有指定part,那就是底部面。事實上,在生成網格導入到求解器后,底部面是會以默認名稱導入的,而且其邊界類型為wall,可以在求解器中更改。

其他的一些參數:

Method:拉伸方式。ICEM CFD提供了四種拉伸方式,如下圖所示。Extrude by element normal(默認方式,沿網格法向拉伸)、Extrude along curve(沿曲線拉伸,即掃描的方式)、Extrude by vector(沿向量拉伸)、Extrude by rotation(旋轉拉伸,可以指定旋轉軸、旋轉方向及旋轉角度進行網格旋轉)

這里以法向拉伸為例,講述其設置參數。

Number of layers:拉伸的層數

Reverse direction:若激活此項,則反向拉伸

Spacing type:間距類型,包括fixed與function。其中fixed為固定間距,即每層網格高度一致。而采用function方式則可以指定層間高度變化(如可定義spacing為0.3*layer,則第一層網格高度0.3,第二層0.6,以此類推)

Delete original elements:是否刪除原始網格。一般情況下可選擇此項。

3、例子1:法向拉伸

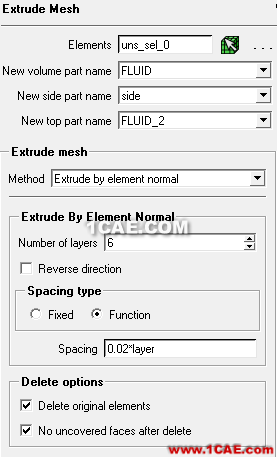

還是以前面的2D網格為例,采用的拉伸參數如下圖所示。

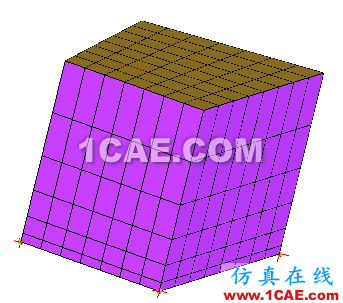

拉伸后的網格如下圖所示。

可以看到,四個側邊均被放置在一個名稱為Side的Part中了。

輸出網格到FLUENT中測試。

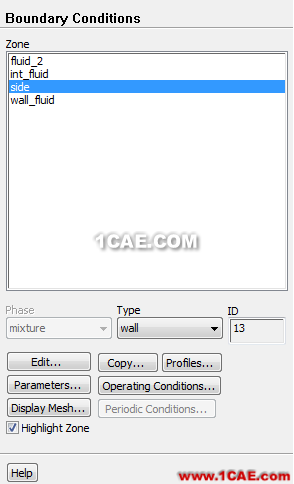

FLUENT中有四個邊界:fluid_2(前面指定的頂部邊界)、side(側邊邊界)、wall_fluid(底部邊界)。

下面可以將side邊界分割成獨立的四個面。利用菜單【Mesh】>【Seperate】>【Faces…】,彈出如下圖所示對話框,利用Angle進行分割,選擇zones下的列表項side,設置Angle為60°,點擊Separate按鈕進行分割。

如下圖所示,可以看到side邊界被分割成了四個邊界。

注:對于簡單的邊界分割,可以采用FLUENT進行。若需要分割的邊界過于復雜,最好借助于其他專業前處理器。
